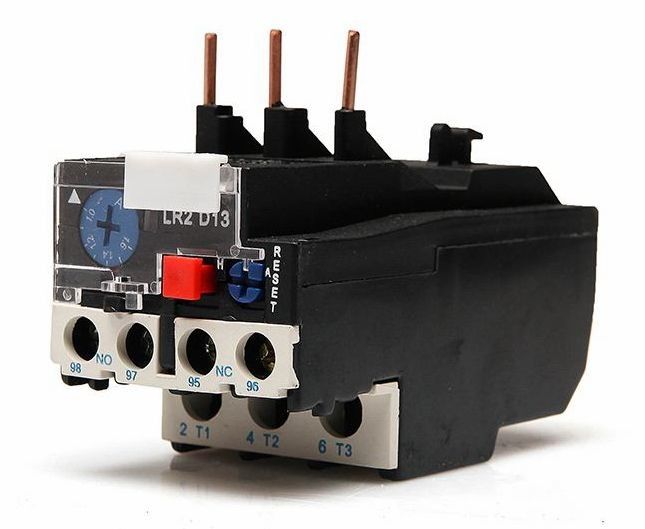

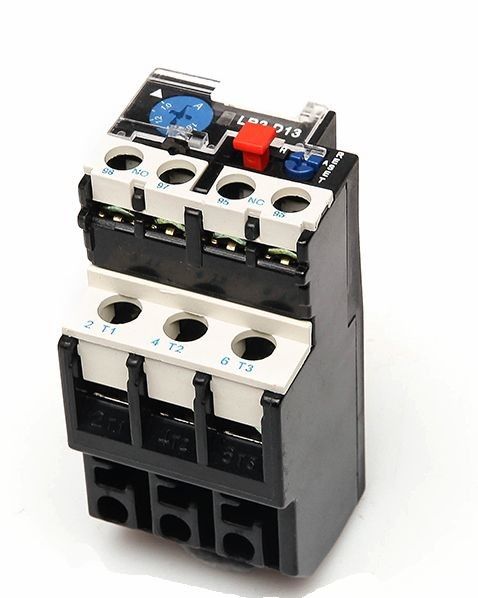

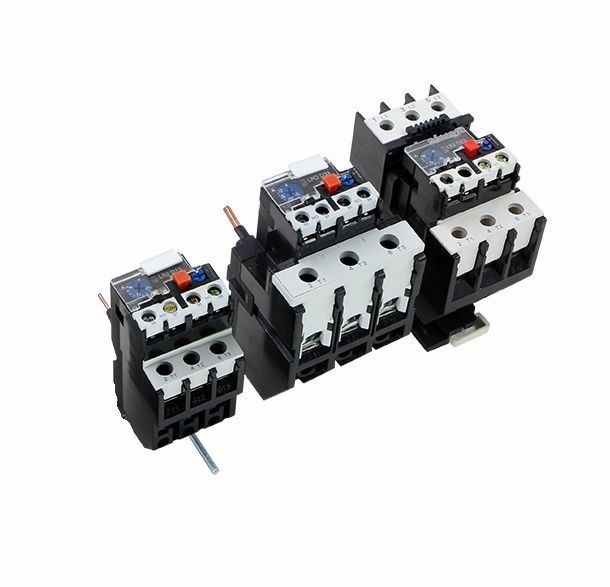

LR2 الواقي الزائد الحراري التتابع 25A 36A 93A 240 فولت التبديل الكهربائي
تطبيق:
يمكن استخدام التتابع الحراري من سلسلة LR2-D في دائرة 50 هرتز أو 60 هرتز ، جهد العزل المقنن 660 فولت ، التيار المقنن 0.1-93 أمبير لحماية كسر الطور عندما يكون المحرك الكهربائي في حالة حمل زائد.
يحتوي المرحل على آلية مختلفة وتعويض درجة الحرارة ويمكن توصيله في موصل التيار المتردد من سلسلة HC-D.إنه المرحل الحراري الأكثر تقدمًا في التسعينيات في العالم.
تحديد:
* المعلمة الأساسية للدائرة الرئيسية
* تصنيف الجهد العزل 660V
* تصنيف العمل الحالي 25،36،93A بشكل منفصل
* ختم المنظم لتيار الإعداد المقنن والإعداد
* تيار المكون الحراري
* الدائرة المساعدة
* يوجد زوج واحد من تلامس NO و NC مع العزل الكهربائي
* التردد المقدر 50-60 هرتز
* استخدام المجموعة ، تصنيف الجهد العامل ، تعيين التيار الحراري والتيار المقنن
خصائص الحركة: ثلاث مراحل توازن حركة الوقت
| لا | أوقات الإعداد الحالي | وقت الحركة | بداية الشرط | درجة الحرارة المحيطة | ||
| 1 | 1.05 | > 2 ح | حالة باردة | 20 ± 5 درجة مئوية | ||
| 2 | 1.2 | <2 س | حالة الحرارة (بعد الاختبار رقم 1) | |||
| 3 | 1.5 | <4 دقائق | ||||
| 4 | 7.2 | 10 أ | 2 ثانية <Tp≤10s | ≤63A | حالة باردة | |
| 10 | 4s <Tp≤10s | > 63 أ | ||||
خاصية الحركة الخاسرة المرحلة
| لا | أوقات الإعداد الحالي | وقت الحركة | بداية الشرط | درجة الحرارة المحيطة | |
| أي مرحلتين | مرحلة أخرى | ||||
| 1 | 1.0 | 0.9 | > 2 ح | حالة باردة | 20 ± 5 درجة مئوية |
| 2 | 1.15 | 0 | <2 س | حالة الحرارة (بعد الاختبار رقم 1) |
|
| يكتب | رقم | نطاق الإعداد (أ) | ل Contavtor |
| LR2-D13 | 1301 | 0.10~0.16 | CJX2 - 09~32 |
| 1302 | 0.16~0.25 | CJX2 - 09~32 | |
| 1303 | 0.25~0.40 | CJX2 - 09~32 | |
| 1304 | 0.40~0.63 | CJX2 - 09~32 | |
| 1305 | 0.63~1 | CJX2 - 09~32 | |
| 1306 | 1~1.6 | CJX2 - 09~32 | |
| 1307 | 1.6~2.5 | CJX2 - 09~32 | |
| 1308 | 2.5~4 | CJX2 - 09~32 | |
| 1310 | 4~6 | CJX2 - 09~32 | |
| 1312 | 5.5~8 | CJX2-12~32 | |
| 1314 | 7~10 | CJX2-18~32 | |
| 1316 | 9~13 | CJX2-25~32 | |
| 1321 | 12~18 | CJX2-25~32 | |
| 1322 | 17~25 | CJX2 - 32 |
حجم المخطط التفصيلي والتركيب:
