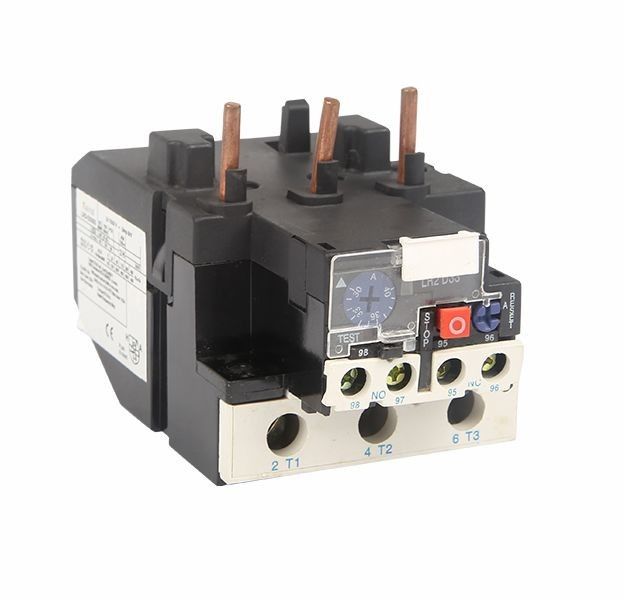

مرحل بدء تشغيل المحرك 24 فولت 240 فولت قاعدة ترحيل الطاقة على مفتاح الترحيل المغناطيسي لوحدة التيار المتردد
تطبيق:
يمكن استخدام التتابع الحراري من سلسلة LR2-D في دائرة 50 هرتز أو 60 هرتز ، جهد العزل المقنن 660 فولت ، التيار المقنن 0.1-93 أمبير لحماية كسر الطور عندما يكون المحرك الكهربائي في حالة حمل زائد.
يحتوي المرحل على آلية مختلفة وتعويض درجة الحرارة ويمكن توصيله في موصل التيار المتردد من سلسلة LC1-D.إنه المرحل الحراري الأكثر تقدمًا في التسعينيات في العالم.
ألف المعلمة الأساسية للدائرة الرئيسية
(أ).تصنيف الجهد العزل 660V.
(ب).تصنيف العمل الحالي 25،36،93A بشكل منفصل.
(ج).ختم المنظم لتيار الإعداد المقنن والإعداد.
(د).تيار المكون الحراري (انظر القائمة 1)
ب- الدائرة المساعدة
(أ).يوجد زوج واحد من تلامس NO / و N / C مع العزل الكهربائي.
(ب).تصنيف الجهد العزل 500V.
(ج).التردد المقدر 50-60 هرتز.
(د).استخدم المجموعة ، تصنيف جهد العمل ، قم بتعيين التيار الحراري والتيار المقنن.
خصائص الحركة: ثلاث مراحل توازن حركة الوقت
| لا | أوقات الإعداد الحالي | وقت الحركة | بداية الشرط | درجة الحرارة المحيطة | ||
| 1 | 1.05 | > 2 ح | حالة باردة | 20 ± 5 درجة مئوية | ||
| 2 | 1.2 | <2 س | حالة الحرارة (بعد الاختبار رقم 1) | |||
| 3 | 1.5 | <4 دقائق | ||||
| 4 | 7.2 | 10 أ | 2 ثانية <Tp≤10s | ≤63A | حالة باردة | |
| 10 | 4s <Tp≤10s | > 63 أ | ||||
خاصية الحركة الخاسرة المرحلة
| لا | أوقات الإعداد الحالي | وقت الحركة | بداية الشرط | درجة الحرارة المحيطة | |
| أي مرحلتين | مرحلة أخرى | ||||
| 1 | 1.0 | 0.9 | > 2 ح | حالة باردة | 20 ± 5 درجة مئوية |
| 2 | 1.15 | 0 | <2 س | حالة الحرارة (بعد الاختبار رقم 1) |
|
| نوع | عدد | نطاق الإعداد (أ) | للمقاول |
| LR2-D13 | 1301 | 0.1 ~ 0.16 | CJX2-09 ~ 32 |
| 1302 | 0.16 ~ 0.25 | CJX2-09 ~ 32 | |
| 1303 | 0.25 ~ 0.4 | CJX2-09 ~ 32 | |
| 1304 | 0.4 ~ 0.63 | CJX2-09 ~ 32 | |
| 1305 | 0.63 ~ 1 | CJX2-09 ~ 32 | |
| 1306 | 1 ~ 1.6 | CJX2-09 ~ 32 | |
| 1307 | 1.6 ~ 2.5 | CJX2-09 ~ 32 | |
| 1308 | 2.5 ~ 4 | CJX2-09 ~ 32 | |
| 1310 | 4 ~ 6 | CJX2-09 ~ 32 | |
| 1312 | 5.5 ~ 8 | CJX2-09 ~ 32 | |
| 1314 | 7 ~ 10 | CJX2-09 ~ 32 | |
| 1316 | 9 ~ 13 | CJX2-09 ~ 32 | |
| 1321 | 12 ~ 18 | CJX2-09 ~ 32 | |
| 1322 | 17 ~ 25 | CJX2 - 32 | |
| LR2-D25 | 2353 | 23 ~ 32 | CJX2-09 ~ 32 |
| 2355 | 30 ~ 40 | CJX2-09 ~ 32 | |
| LR2-D33 | 3322 | 17 ~ 25 | CJX2-09 ~ 32 |
| 3353 | 23 ~ 32 | CJX2-09 ~ 32 | |
| 3355 | 30 ~ 40 | CJX2-09 ~ 32 | |
| 3357 | 37 ~ 50 | CJX2-09 ~ 32 | |
| 3359 | 48 ~ 65 | CJX2-09 ~ 32 | |
| 3361 | 55 ~ 70 | CJX2-09 ~ 32 | |
| 3363 | 63 ~ 80 | CJX2-09 ~ 32 | |
| 3365 | 80 ~ 93 | CJX2-95 | |
| LR2-D43 | 4365 | 80 ~ 104 | CJX2-95 |
| 4367 | 95 ~ 120 | CJX2-95 ~ 115 | |
| 4369 | 110 ~ 140 | CJX2-115 |
| نوع | تصنيف تيار العمل للتتابع الحراري | المكون الحراري | ||
| التصنيف الحالي (A) |
مصنفة أو مقياس التصنيف الحالي (A) |
|||
| LR2-D13 | 25 | LR2-D1301 | 0.16 | 0.10-0.16 |
| LR2-D1302 | 0.25 | 0.16-0.25 | ||
| LR2-D1303 | 0.4 | 0.25-0.40 | ||
| LR2-D1304 | 0.63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13x6.5 سم | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0 - 32.0 |
| LR2-D2355 | 36 | 28.0 - 36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0 - 32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
