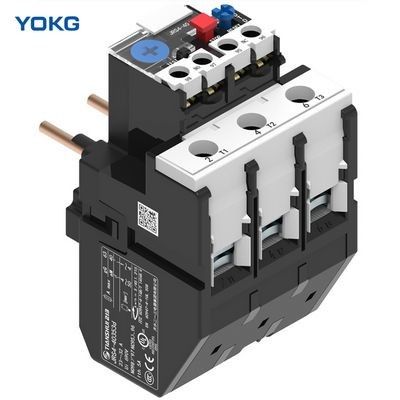

مرحل الحمل الزائد الحراري LR2-D33 (JS28) 0.1-93A واقي في شهادة CE
تطبيق:
يمكن استخدام التتابع الحراري من سلسلة LR2-D في دائرة 50 هرتز أو 60 هرتز ، جهد العزل المقنن 660 فولت ، التيار المقنن 0.1-93 أمبير لحماية كسر الطور عندما يكون المحرك الكهربائي في حالة حمل زائد.
يحتوي المرحل على آلية مختلفة وتعويض درجة الحرارة ويمكن توصيله في موصل التيار المتردد من سلسلة HC-D.إنه المرحل الحراري الأكثر تقدمًا في التسعينيات في العالم.
تحديد:
♦ المعلمة الأساسية للدائرة الرئيسية
♦ جهد العزل المقدر 660 فولت
♦ تصنيف تيار العمل 25،36،93A بشكل منفصل
♦ ختم المنظم لتيار الإعداد المقنن والإعداد
تيار المكون الحراري
♦ الدائرة المساعدة
♦ يوجد زوج واحد من تلامس NO و NC مع العزل الكهربائي
♦ التردد المقدر 50-60 هرتز
♦ استخدام المجموعة ، تصنيف جهد العمل ، تعيين التيار الحراري والتيار المقنن
نوع | عدد | نطاق الإعداد (أ) | ل Contavtor |
LR2-D33 | 3353 | 23~32 | CJX2-40~95 |
3355 | 30~40 | CJX2-40~95 | |
3357 | 37~50 | CJX2-50~95 | |
3359 | 48~65 | CJX2-50~95 | |
3361 | 55~70 | (كجكس 2-65)~95 | |
3363 | 63~80 | CJX2-80~95 | |
3365 | 80~93 | CJX2-80~95 |
حجم المخطط التفصيلي والتركيب:
