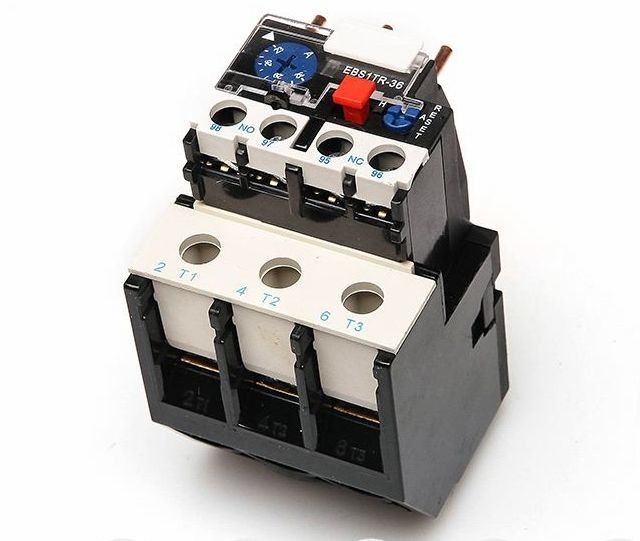

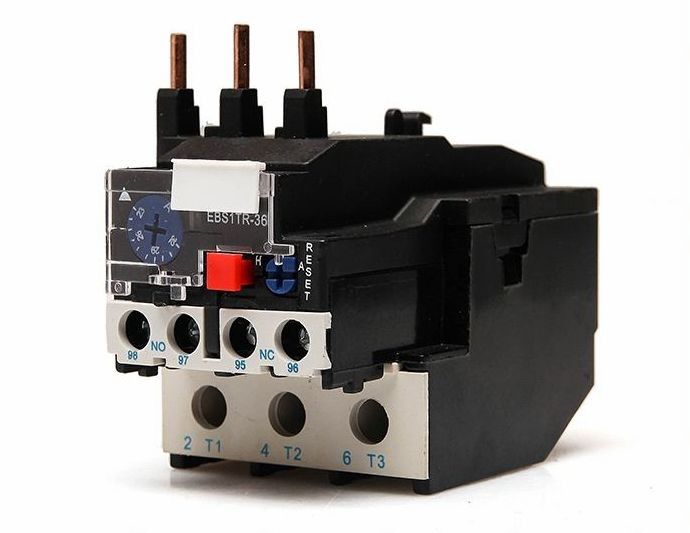

30A 50A 80amp LR2-D33 مرحل الحماية من الحمل الزائد الحراري
تطبيق:
يمكن استخدام التتابع الحراري من سلسلة LR2-D في دائرة 50 هرتز أو 60 هرتز ، جهد العزل المقنن 660 فولت ، التيار المقنن 0.1-93 أمبير لحماية كسر الطور عندما يكون المحرك الكهربائي في حالة حمل زائد.
يحتوي المرحل على آلية مختلفة وتعويض درجة الحرارة ويمكن توصيله في موصل التيار المتردد من سلسلة HC-D.إنه المرحل الحراري الأكثر تقدمًا في التسعينيات في العالم.
تحديد:
♦ المعلمة الأساسية للدائرة الرئيسية:
تصنيف الجهد العزل 660V
تصنيف العمل الحالي 25،36،93A بشكل منفصل
ختم المنظم لتيار الإعداد المقنن والإعداد
تيار المكون الحراري
♦ الدائرة المساعدة
يوجد زوج واحد من تلامس NO و NC مع العزل الكهربائي
التردد المقدر 50-60 هرتز
استخدم المجموعة ، تصنيف جهد العمل ، قم بتعيين التيار الحراري والتيار المقنن
| نوع | تصنيف العمل الحالي | المكون الحراري | ||
| من التتابع الحراري | التصنيف الحالي (A) | مصنفة أو مقياس التيار المقدر (أ) | ||
| LR2-D13 | 25 | LR2-D1301 | 0.2 | 0.10-0.16 |
| LR2-D1302 | 0.3 | 0.16-0.25 | ||
| LR2-D1303 | 0.4 | 0.25-0.40 | ||
| LR2-D1304 | 0.6 | 0.40-0.63 | ||
| LR2-D1305 | 1.0 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13X6 | 2.0 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4.0 | 2.5-4.0 | ||
| LR2-D1310 | 6.0 | 4.0-6.0 | ||
| LR2-D1312 | 8.0 | 5.5-8.0 | ||
| LR2-D1314 | 10.0 | 7.0-10.0 | ||
| LR2-D1316 | 13.0 | 9.0-13.0 | ||
| LR2-D1321 | 18.0 | 12.0-18.0 | ||
| LR2-D1322 | 25.0 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32.0 | 23.0 - 32.0 |
| LR2-D2355 | 36.0 | 28.0 - 36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32.0 | 23.0 - 32.0 |
| LR2-D3355 | 40.0 | 30.0-40.0 | ||
| LR2-D3357 | 50.0 | 37.0-50.0 | ||
| LR2-D3359 | 65.0 | 48.0-65.0 | ||
| LR2-D3361 | 70.0 | 55.0-70.0 | ||
| LR2-D3363 | 90.0 | 63.0-80.0 | ||
| LR2-D3365 | 93.0 | 80.0-93.0 | ||
حجم المخطط التفصيلي والتركيب:
