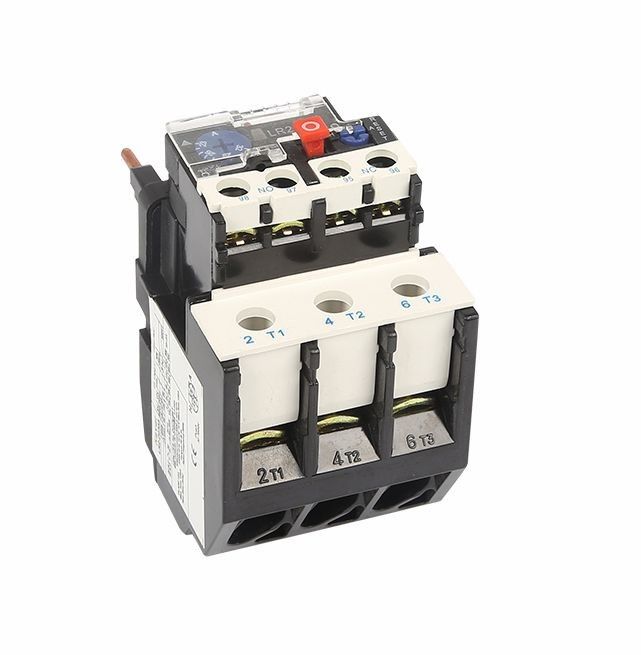

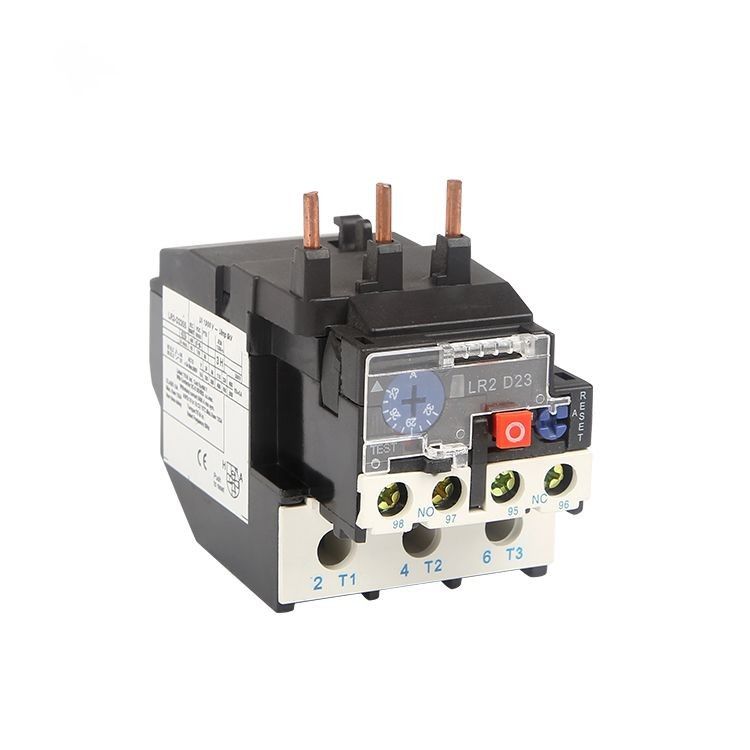

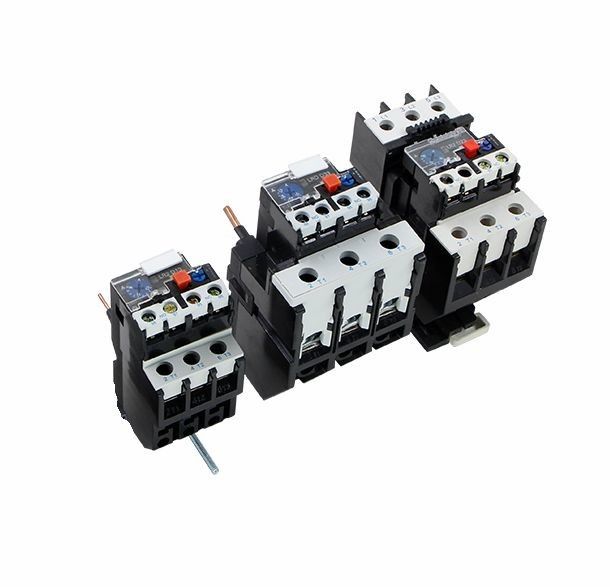

مرحل حماية من الحمل الزائد الحراري 240 فولت 93 أمبير مفتاح ترحيل مغناطيسي
تطبيق:
يمكن استخدام التتابع الحراري من سلسلة LR2-D في دائرة 50 هرتز أو 60 هرتز ، جهد العزل المقنن 660 فولت ، التيار المقنن 0.1-93 أمبير لحماية كسر الطور عندما يكون المحرك الكهربائي في حالة حمل زائد.
يحتوي المرحل على آلية مختلفة وتعويض درجة الحرارة ويمكن توصيله في موصل التيار المتردد من سلسلة LC1-D.إنه المرحل الحراري الأكثر تقدمًا في التسعينيات في العالم.
ألف المعلمة الأساسية للدائرة الرئيسية
(أ) - تصنيف الجهد العزل 660V.
(ب). تصنيف العمل الحالي 25،36،93A بشكل منفصل.
(ج). ختم المنظم لتيار الإعداد المقنن والإعداد.
(د) تيار المكون الحراري (انظر القائمة 1)
ب- الدائرة المساعدة
(أ) يوجد زوج واحد من تلامس NO / و N / C مع العزل الكهربائي.
(ب) - تصنيف جهد العزل 500V.
(ج). التردد المصنف 50-60 هرتز.
(د). استخدام المجموعة ، تصنيف الجهد العامل ، تعيين التيار الحراري والتيار المقنن.
خصائص الحركة: ثلاث مراحل توازن حركة الوقت
لا | أوقات الإعداد الحالي | وقت الحركة | بداية الشرط | درجة الحرارة المحيطة | ||
1 | 1.05 | > 2 ح | حالة باردة | 20 ± 5 درجة مئوية | ||
2 | 1.2 | <2 س | حالة الحرارة (بعد الاختبار رقم 1) | |||
3 | 1.5 | <4 دقائق | ||||
4 | 7.2 | 10 أ | 2 ثانية <Tp≤10s | ≤63A | حالة باردة | |
10 | 4s <Tp≤10s | > 63 أ |
خاصية الحركة الخاسرة المرحلة
لا | أوقات الإعداد الحالي | وقت الحركة | بداية الشرط | درجة الحرارة المحيطة | |
أي مرحلتين | مرحلة أخرى | ||||
1 | 1.0 | 0.9 | > 2 ح | حالة باردة | 20 ± 5 درجة مئوية |
2 | 1.15 | 0 | <2 س | حالة الحرارة (بعد الاختبار رقم 1) |
نوع | عدد | نطاق الإعداد (أ) | للمقاول |
LR2-D13 | 1301 | 0.1 ~ 0.16 | CJX2-09 ~ 32 |
1302 | 0.16 ~ 0.25 | CJX2-09 ~ 32 | |
1303 | 0.25 ~ 0.4 | CJX2-09 ~ 32 | |
1304 | 0.4 ~ 0.63 | CJX2-09 ~ 32 | |
1305 | 0.63 ~ 1 | CJX2-09 ~ 32 | |
1306 | 1 ~ 1.6 | CJX2-09 ~ 32 | |
1307 | 1.6 ~ 2.5 | CJX2-09 ~ 32 | |
1308 | 2.5 ~ 4 | CJX2-09 ~ 32 | |
1310 | 4 ~ 6 | CJX2-09 ~ 32 | |
1312 | 5.5 ~ 8 | CJX2-09 ~ 32 | |
1314 | 7 ~ 10 | CJX2-09 ~ 32 | |
1316 | 9 ~ 13 | CJX2-09 ~ 32 | |
1321 | 12 ~ 18 | CJX2-09 ~ 32 | |
1322 | 17 ~ 25 | CJX2 - 32 | |
LR2-D25 | 2353 | 23 ~ 32 | CJX2-09 ~ 32 |
2355 | 30 ~ 40 | CJX2-09 ~ 32 | |
LR2-D33 | 3322 | 17 ~ 25 | CJX2-09 ~ 32 |
3353 | 23 ~ 32 | CJX2-09 ~ 32 | |
3355 | 30 ~ 40 | CJX2-09 ~ 32 | |
3357 | 37 ~ 50 | CJX2-09 ~ 32 | |
3359 | 48 ~ 65 | CJX2-09 ~ 32 | |
3361 | 55 ~ 70 | CJX2-09 ~ 32 | |
3363 | 63 ~ 80 | CJX2-09 ~ 32 | |
3365 | 80 ~ 93 | CJX2-95 | |
LR2-D43 | 4365 | 80 ~ 104 | CJX2-95 |
4367 | 95 ~ 120 | CJX2-95 ~ 115 | |
4369 | 110 ~ 140 | CJX2-115 |
نوع | تصنيف تيار العمل للتتابع الحراري | المكون الحراري | ||
التصنيف الحالي (A) |
مصنفة أو مقياس التصنيف الحالي (A) |
|||
LR2-D13 | 25 | LR2-D1301 | 0.16 | 0.10-0.16 |
LR2-D1302 | 0.25 | 0.16-0.25 | ||
LR2-D1303 | 0.4 | 0.25-0.40 | ||
LR2-D1304 | 0.63 | 0.40-0.63 | ||
LR2-D1305 | 1 | 0.63-1.0 | ||
LR2-D1306 | 1.6 | 1.0-1.6 | ||
LR2-D13x6.5 سم | 2 | 1.25-2.0 | ||
LR2-D1307 | 2.5 | 1.6-2.5 | ||
LR2-D1308 | 4 | 2.5-4.0 | ||
LR2-D1310 | 6 | 4.0-6.0 | ||
LR2-D1312 | 8 | 5.5-8.0 | ||
LR2-D1314 | 10 | 7.0-10.0 | ||
LR2-D1316 | 13 | 9.0-13.0 | ||
LR2-D1321 | 18 | 12.0-18.0 | ||
LR2-D1322 | 25 | 17.0-25.0 | ||
LR2-D23 | 36 | LR2-D2353 | 32 | 23.0 - 32.0 |
LR2-D2355 | 36 | 28.0 - 36.0 | ||
LR2-D33 | 93 | LR2-D3353 | 32 | 23.0 - 32.0 |
LR2-D3355 | 40 | 30.0-40.0 | ||
LR2-D3357 | 50 | 37.0-50.0 | ||
LR2-D3359 | 65 | 48.0-65.0 | ||
LR2-D3361 | 70 | 55.0-70.0 | ||
LR2-D3363 | 90 | 63.0-80.0 | ||
LR2-D3365 | 93 | 80.0-93.0 |
