OEM 25amp مرحل حماية أحادي الطور SSR مرحلات الحالة الصلبة
تطبيق:

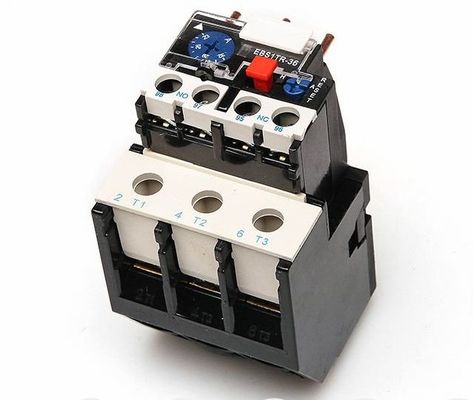

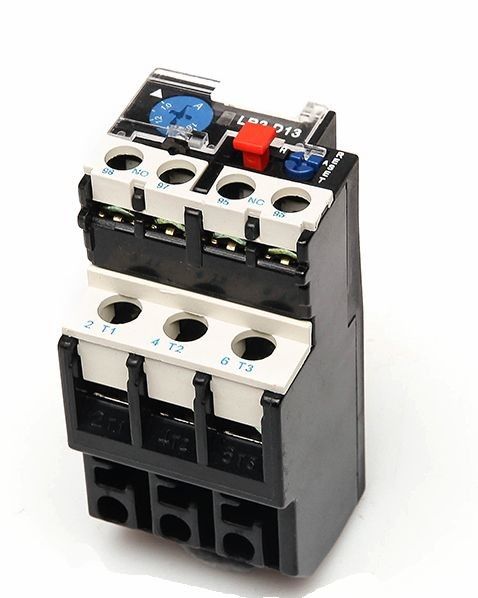

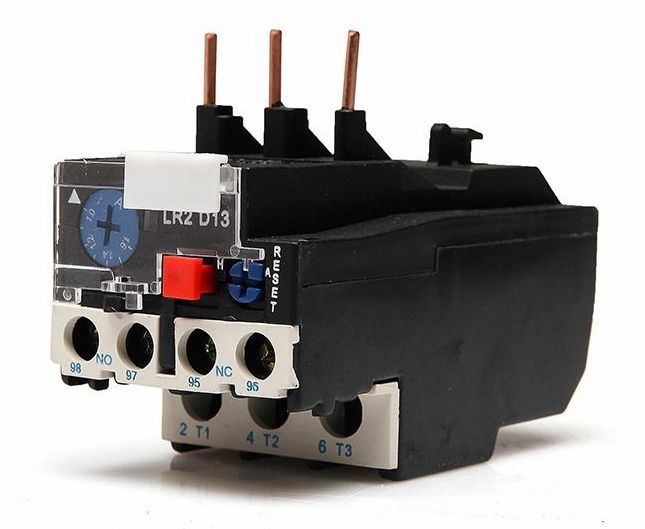

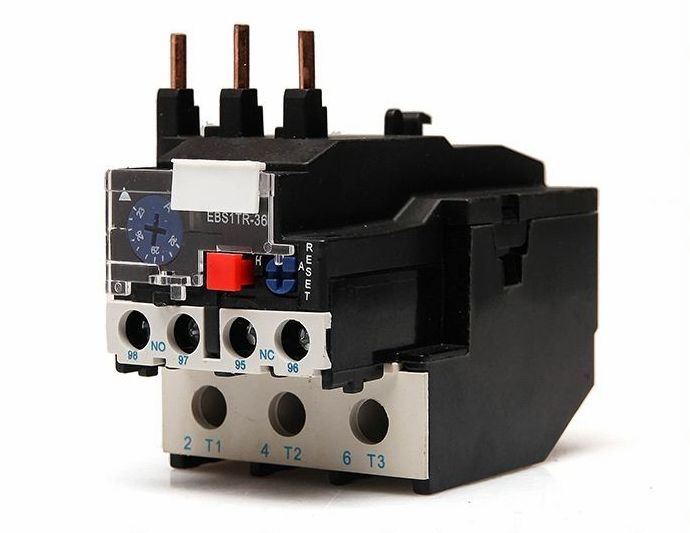

يمكن استخدام التتابع الحراري من سلسلة LR2-D في دائرة 50 هرتز أو 60 هرتز ، جهد العزل المقنن 660 فولت ، التيار المقنن 0.1-93 أمبير لحماية كسر الطور عندما يكون المحرك الكهربائي في حالة حمل زائد.
يحتوي المرحل على آلية مختلفة وتعويض درجة الحرارة ويمكن توصيله في موصل التيار المتردد من سلسلة LC1-D.
A. المعلمة الأساسية للدائرة الرئيسية
(أ).تصنيف الجهد العزل 660V.
(ب).تصنيف العمل الحالي 25،36،93A بشكل منفصل.
(ج).ختم المنظم لتيار الإعداد المقنن والإعداد.
(د).تيار المكون الحراري (انظر القائمة 1)
الدائرة المساعدة
(أ).يوجد زوج واحد من تلامس NO / و N / C مع العزل الكهربائي.
(ب).تصنيف الجهد العزل 500V.
(ج).التردد المقدر: 50-60 هرتز.
(د).استخدم المجموعة ، تصنيف جهد العمل ، قم بتعيين التيار الحراري والتيار المقنن.
تحديد:
نوع | عدد | نطاق الإعداد (أ) | للمقاول |
LR2-D13 | 1301 | 0.1 ~ 0.16 | CJX2-09 ~ 32 |
1302 | 0.16 ~ 0.25 | CJX2-09 ~ 32 | |
1303 | 0.25 ~ 0.4 | CJX2-09 ~ 32 | |
1304 | 0.4 ~ 0.63 | CJX2-09 ~ 32 | |
1305 | 0.63 ~ 1 | CJX2-09 ~ 32 | |
1306 | 1 ~ 1.6 | CJX2-09 ~ 32 | |
1307 | 1.6 ~ 2.5 | CJX2-09 ~ 32 | |
1308 | 2.5 ~ 4 | CJX2-09 ~ 32 | |
1310 | 4 ~ 6 | CJX2-09 ~ 32 | |
1312 | 5.5 ~ 8 | CJX2-09 ~ 32 | |
1314 | 7 ~ 10 | CJX2-09 ~ 32 | |
1316 | 9 ~ 13 | CJX2-09 ~ 32 | |
1321 | 12 ~ 18 | CJX2-09 ~ 32 | |
1322 | 17 ~ 25 | CJX2 - 32 | |
LR2-D25 | 2353 | 23 ~ 32 | CJX2-09 ~ 32 |
2355 | 30 ~ 40 | CJX2-09 ~ 32 | |
LR2-D33 | 3322 | 17 ~ 25 | CJX2-09 ~ 32 |
3353 | 23 ~ 32 | CJX2-09 ~ 32 | |
3355 | 30 ~ 40 | CJX2-09 ~ 32 | |
3357 | 37 ~ 50 | CJX2-09 ~ 32 | |
3359 | 48 ~ 65 | CJX2-09 ~ 32 | |
3361 | 55 ~ 70 | CJX2-09 ~ 32 | |
3363 | 63 ~ 80 | CJX2-09 ~ 32 | |
3365 | 80 ~ 93 | CJX2-95 | |
LR2-D43 | 4365 | 80 ~ 104 | CJX2-95 |
4367 | 95 ~ 120 | CJX2-95 ~ 115 | |
4369 | 110 ~ 140 | CJX2-115 |
نوع | تصنيف تيار العمل للتتابع الحراري | المكون الحراري | ||
التصنيف الحالي (A) |
مصنفة أو مقياس التصنيف الحالي (A) |
|||
LR2-D13 | 25 | LR2-D1301 | 0.16 | 0.10-0.16 |
LR2-D1302 | 0.25 | 0.16-0.25 | ||
LR2-D1303 | 0.4 | 0.25-0.40 | ||
LR2-D1304 | 0.63 | 0.40-0.63 | ||
LR2-D1305 | 1 | 0.63-1.0 | ||
LR2-D1306 | 1.6 | 1.0-1.6 | ||
LR2-D13x6.5 سم | 2 | 1.25-2.0 | ||
LR2-D1307 | 2.5 | 1.6-2.5 | ||
LR2-D1308 | 4 | 2.5-4.0 | ||
LR2-D1310 | 6 | 4.0-6.0 | ||
LR2-D1312 | 8 | 5.5-8.0 | ||
LR2-D1314 | 10 | 7.0-10.0 | ||
LR2-D1316 | 13 | 9.0-13.0 | ||
LR2-D1321 | 18 | 12.0-18.0 | ||
LR2-D1322 | 25 | 17.0-25.0 | ||
LR2-D23 | 36 | LR2-D2353 | 32 | 23.0 - 32.0 |
LR2-D2355 | 36 | 28.0 - 36.0 | ||
LR2-D33 | 93 | LR2-D3353 | 32 | 23.0 - 32.0 |
LR2-D3355 | 40 | 30.0-40.0 | ||
LR2-D3357 | 50 | 37.0-50.0 | ||
LR2-D3359 | 65 | 48.0-65.0 | ||
LR2-D3361 | 70 | 55.0-70.0 | ||
LR2-D3363 | 90 | 63.0-80.0 | ||
LR2-D3365 | 93 | 80.0-93.0 |
الشهادات:
التعبئة والتسليم:
لماذا أخترتنا:
---------------------------------------------
أ.الرد على استفسارك خلال 24 ساعة عمل.
ب.التوجيه الفني والمهني.
ج. نحن نصنع منتجات عالية الجودة وفقًا لمعايير IEC.
د.ما يقرب من 20 عاما تجربة التصدير في الأسواق الخارجية
نحافظ على منتجات ممتازة ونسعى إلى إرضاء العملاء بنسبة 100٪.التعليقات الجيدة مهمة جدًا ، ونرحب باقتراحك الكريم أو تعليقك على السلع والخدمات التي نقدمها.
التعليمات:
1. هل يمكنني الحصول على أسعار منتجاتك؟
ترحيب جيد.لا تتردد في إرسال أي استفسار لنا.سوف تحصل على ردنا في غضون 24 ساعة.
2. هل يمكننا طباعة الشعار / الموقع / اسم الشركة على المنتجات؟
نعم ، تتوفر OEM و ODM.
3. ما هي المهلة الزمنية لأمر منتظم؟
7-15 يوما لكمية الطلب أقل من 2000 قطعة.لمزيد من الكمية ، يمكننا التفاوض بشأنها.
4. هل تفقد المنتجات النهائية؟
منتجاتنا 100٪ الفحص الذاتي والاختبار قبل التعبئة.
5. ماذا عن شروط الدفع؟
يمكن أن يدفع النظام القياسي عن طريق T / T ، L / C.، أمر صغير يمكن أن يدعم الاتحاد الغربي
