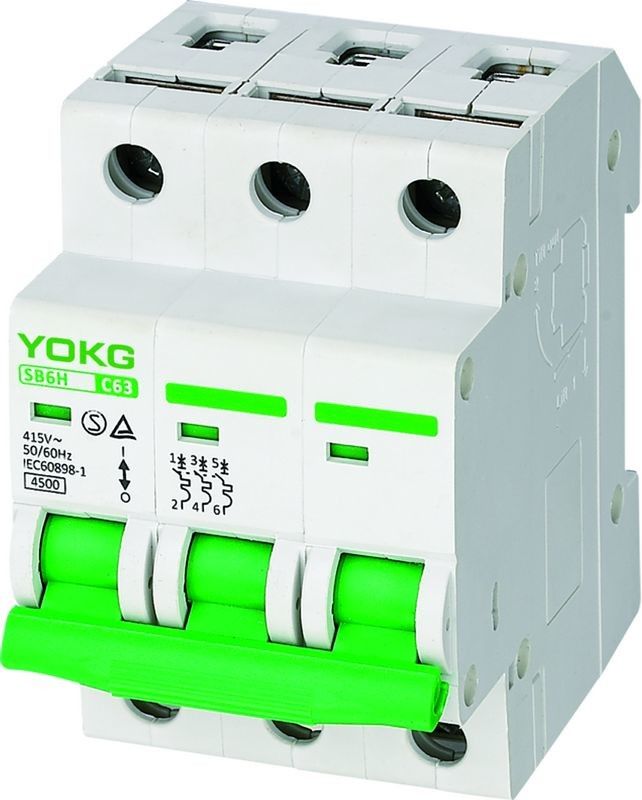

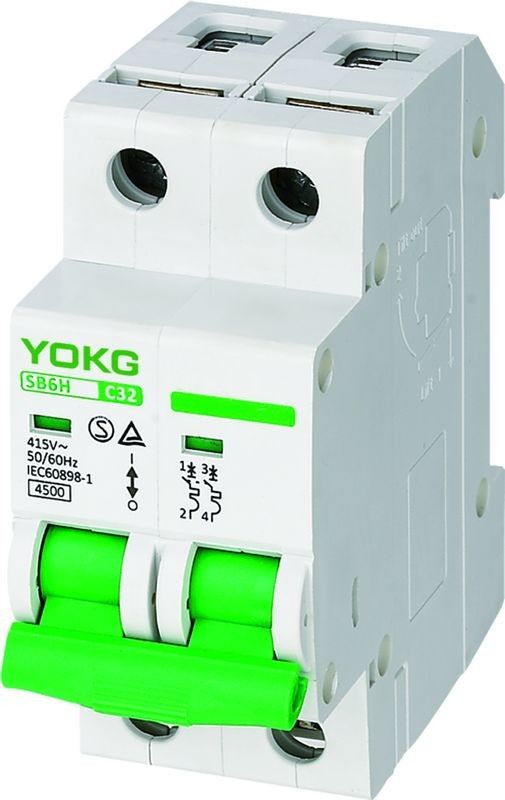

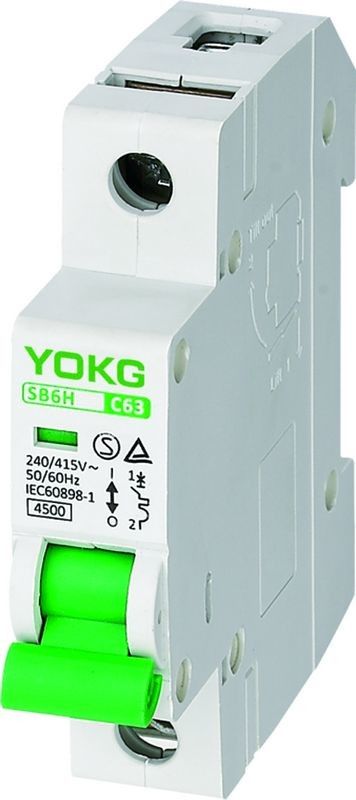

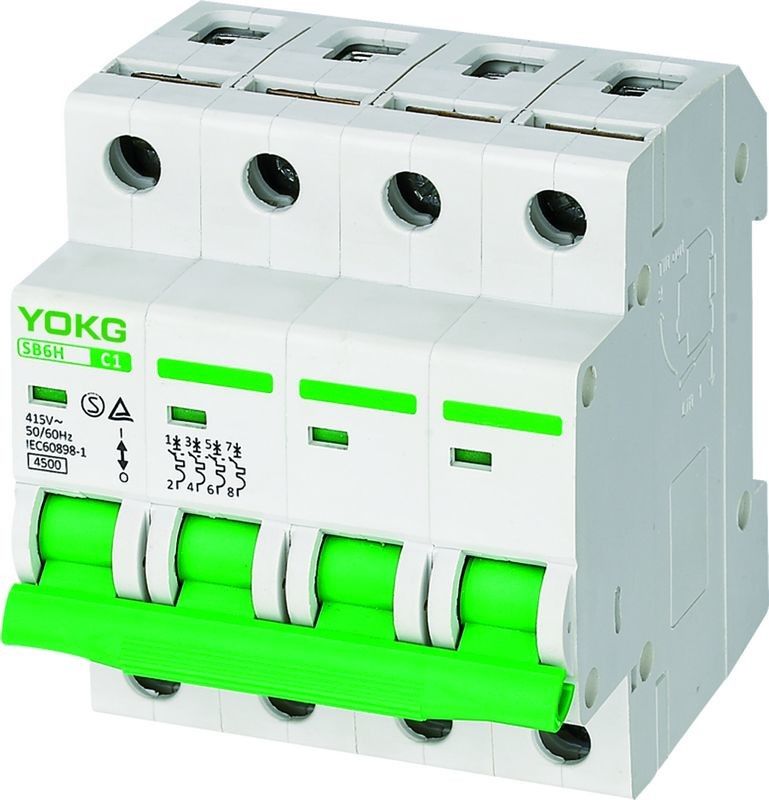

داخلي IP40 Mini قواطع دوائر SB6H 3P ، 4P 10KA MCB
خاصية التعثر الفوري:
تم تصميم قاطع الدائرة SB6 لحماية دوائر التوزيع والفروع ، مع وجود حمولة مختلفة ؛
♦ المنحنى ب ---- يجب ألا يعمل الجهاز في 0.1 ثانية عند 3 بوصة الحالية ؛في الوقت الحالي ، يجب أن تعمل 5 In في أقل من 0.1S
♦ المنحنى C ---- يجب ألا يعمل الجهاز في 0.1 ثانية عند 5 بوصة الحالية ؛في الوقت الحالي ، يجب أن تعمل 10 In في أقل من 0.1S
♦ المنحنى D ---- يجب ألا يعمل الجهاز في 0.1 ثانية عند 10 بوصة الحالية ؛في الوقت الحالي يجب أن يعمل 20 In في أقل من 0.1S
تحديد:
| أعمدة | 1P ، 1P + N ، 2P ، 3P ، 3P + N ، 4P |
| المواصفات الكهربائية | |
| التصنيف الحالي (A) In | 1-63 |
| التردد المقدر (هرتز) | 50/60 |
| تصنيف الجهد العمل (V) Ue | 1P: 230/400 ～ ، 2/3 / 4P: 400 أوم |
| الجهد المعزول المقدر (V) Ui | 500 |
| النبضة تحمل الجهد (KV) Uimp | 6 |
| قدرة كسر الدائرة القصيرة المقدرة (KA) Icn |
4.5 |
| نوع التعثر الفوري | ب ، ج ، د |
| أقصى جهد عمل Umax | 440 |
| الحد الأدنى لجهد العمل Umin | 12 |
| جهد اختبار عازل (kv) | 2 |
| عمر الخدمة القيمة المعيارية الميكانيكية | 10000 |
| (OC) قيمة المعيار الكهربائي | 4000 |
| التحكم والإشارة: | |
| إصدار التحويلة (SHT) | اختياري |
| إطلاق انخفاض الجهد (UVT) | اختياري |
| جهة اتصال مساعدة (AUX) | اختياري |
| جهة اتصال التنبيه (ALT) | اختياري |
| مؤشر موقف الاتصال | تقصير |
| دلالة خطأ | لا أحد |
| التوصيل والتثبيت: | |
| درجة الحرارة المحيطة (بمتوسط يومي 35 ℃) | -5 ℃ ～ + 40 ℃ |
| درجة الحماية من جميع الجوانب | IP40 |
| محطة اتصال | IP20 |
| سلك () | 16 |
| بسبار (㎟) | 16 |
| تصاعد | كابل / بسبار |
| درجة التلوث | 2 |
| درجة الحرارة المرجعية لتحديد العنصر الحراري (℃) | 30 |
| درجة حرارة التخزين (℃) | -25 درجة مئوية +70 درجة مئوية |
| تشديد عزم الدوران | 3.0 |
| اتصال | فوق وتحت |
| الأبعاد (مم) أ (1P / 2P / 3P / 4P) | 17.5 / 35 / 52.5 / 70 |
 ب (1P / 2P / 3P / 4P) |
83/83/83/83 |
| (العرض × الارتفاع × الارتفاع) ج (1P / 2P / 3P / 4P) | 67/67/67/67 |
تطبيق:
ال يمكن استخدام قواطع دوائر صغيرة داخلية من أجل:حماية الدائرة القصيرة ، وظيفة العزل ، الحماية من الحمل الزائد ، وظيفة الإشارة إلى موضع التلامس ، تركيب سكة حديد 35 مم ، نوع الأسلاك الواردة والصادرة العلوية السفلية ، أو نوع الأسلاك السفلية والصادرة العلوية ، قادرة على تحديد الملحقات الكهربائية وتحقيق إشارة بعيدة عن حالة MCBكسر وإغلاق وتنطلق الأعطال وتحديد الملحقات الكهربائية وتحقيق حماية الجهد المنخفض والجهد الزائد لـ MCB وإطلاق التحويلة البعيدة
خصائص التشغيل الحالية الزائدة:
| لا. | التيار المقدر للإفراج (أ) | الحالة الأولية | اختبار الحالي | وقت محدد | النتيجة المراد الحصول عليها | ملاحظات |
| 1 | 1 63 | حالة الرمز | 1.13 في | ر ≤ 1 ح | غير رحلة | |
| 2 | 1 63 | بناءً على الاختبار السابق | 1.45 بوصة | ر ＜ 1 ح | رحلة قصيرة | ضبط التيار إلى القيمة المحددة بثبات في 5 ثوان |
| 3 | في ≤ 32 | حالة الرمز | 2.55 بوصة | 1s ＜ t ＜ 60s | رحلة قصيرة | |
| في ＞ 32 | حالة الرمز | 2.55 بوصة | 1s ＜ t ＜ 120s | رحلة قصيرة | ||
| 4 | 1 63 | حالة الرمز | 3 في | تي ≤0.1 ثانية | غير رحلة | نوع ب |
| 1 63 | حالة الرمز | 5 في | ر ＜ 0.1s | رحلة قصيرة | نوع ب | |
| 1 63 | حالة الرمز | 5 في | تي ≤0.1 ثانية | غير رحلة | نوع C. | |
| 1 63 | حالة الرمز | 10 في | ر ＜ 0.1s | رحلة قصيرة | نوع C. | |
| 1 63 | حالة الرمز | 10 في | تي ≤0.1 ثانية | غير رحلة | نوع د | |
| 1 63 | حالة الرمز | 20 بوصة | ر ＜ 0.1s | رحلة قصيرة | نوع د |
عدد البولنديين:
أبعاد:
