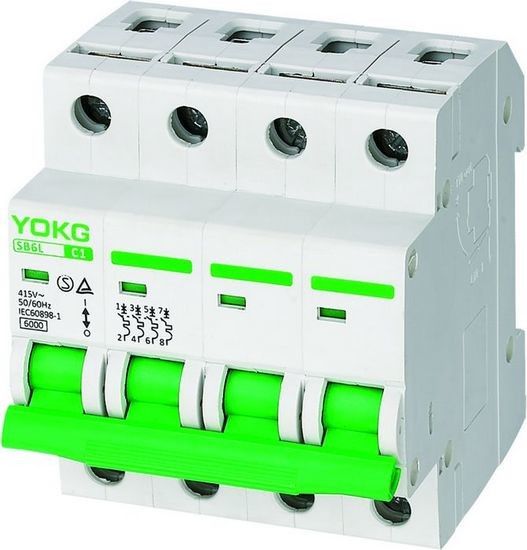

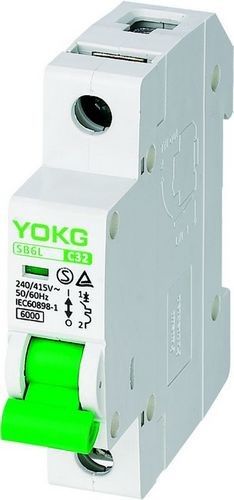

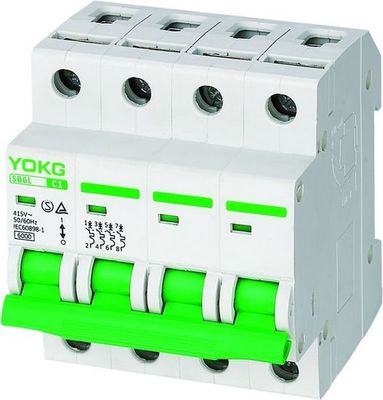

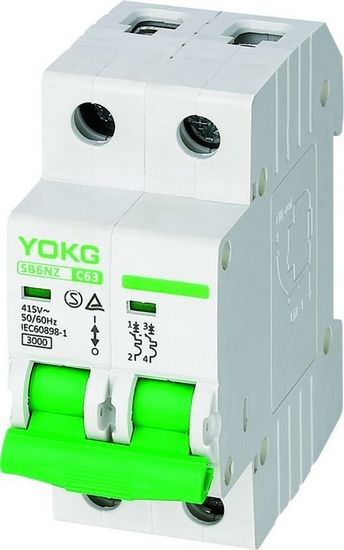

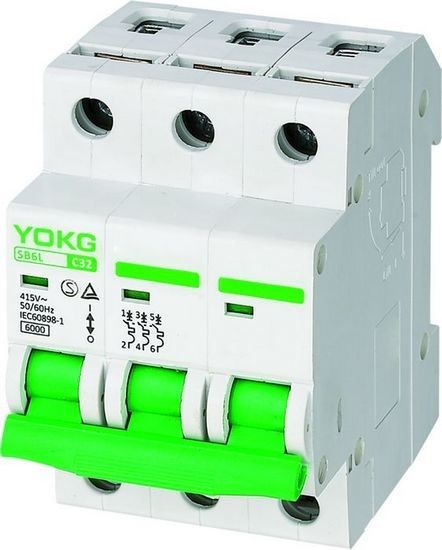

6KA 220V Mini قواطع دوائر SB6L 1 القطب 2 القطب قدرة كسر عالية

100 قطعة
MOQ
Negotiable
السعر
6KA 220V Mini قواطع دوائر SB6L 1 القطب 2 القطب قدرة كسر عالية
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
قدرة الكسر: 6KA
أعمدة: 1P ، 1P + N ، 2P ، 3P ، 3P + N ، 4pole
التصنيف الحالي: 1 أ ، 3 أ ، 6 أ ، 10 أ ، 15 أ ، 20 ألف ، 25 ألف ، 32 ألف ، 40 ألف ، 63 ألف
نوع اتصال المحطة الطرفية: كابل ، بسبار
نوع: قاطع دارة صغير
حماية من زيادة الحمولة: نعم
الجهد االكهربى: 220 فولت / 400 فولت
منحنى: ب ، ج ، د
تسليط الضوء:

قواطع دوائر صغيرة 6KA 220 فولت

,

قواطع دوائر صغيرة SB6L

,

قاطع دائرة 220 فولت 6ka

معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: YOKG
إصدار الشهادات: CE
رقم الموديل: SB6L
شروط الدفع والشحن
وقت التسليم: 15 يومًا أو يعتمد على طلب QTYS
شروط الدفع: L / C ، D / P ، T / T
القدرة على العرض: 100000 قطعة في الشهر
منتوج وصف

MCB 6KA 220V قواطع دوائر مصغرة SB6L 1P 2 أقطاب مع قدرة كسر عالية



تطبيق:

♦ حماية ماس كهربائى

♦ وظيفة العزل

♦ حماية الزائد

♦ إشارة وظيفة الاتصال

♦ دعم تركيب 35 مم Din-rail

دعم أعلى نوع الأسلاك الواردة والصادرة السفلية ، أو نوع الأسلاك الواردة والصادرة العلوية

♦ قادرة على تحديد الملحقات الكهربائية وتحقيق مؤشر بعيد عن حالة MCB ؛كسر وإغلاق وتنطلق خطأ

♦ قادرة على تحديد الملحقات الكهربائية وتحقيق حماية الجهد المنخفض والجهد الزائد من MCB وتحرير التحويلة البعيدة



مزايا المنتج:

1. الكل جميل مع خط أملس وسلس.

2. سهولة التمييز مع ألوان مختلفة بمواصفات مختلفة

3. مريحة للعمل

4. قدرة قطع ماس كهربائى للمنتجات يمكن أن تكون 6KA



خاصية التعثر الفوري:

تم تصميم قاطع الدائرة SB6 لحماية دوائر التوزيع والفروع ، مع وجود حمولة مختلفة ؛

♦ المنحنى ب ---- يجب ألا يعمل الجهاز في 0.1 ثانية عند 3 بوصة الحالية ؛في الوقت الحالي ، يجب أن تعمل 5 In في أقل من 0.1S

♦ المنحنى C ---- يجب ألا يعمل الجهاز في 0.1 ثانية عند 5 بوصة الحالية ؛في الوقت الحالي ، يجب أن تعمل 10 In في أقل من 0.1S

♦ المنحنى D ---- يجب ألا يعمل الجهاز في 0.1 ثانية عند 10 بوصة الحالية ؛في الوقت الحالي يجب أن يعمل 20 In في أقل من 0.1S





6KA 220V Mini قواطع دوائر SB6L 1 القطب 2 القطب قدرة كسر عالية 0



 خصائص التشغيل الحالية الزائدة:

لا. التيار المقدر للإفراج (أ) الحالة الأولية اختبار الحالي وقت محدد النتيجة المراد الحصول عليها ملاحظات
1 1 63 حالة الرمز 1.13 في ر ≤ 1 ح غير رحلة
2 1 63 بناءً على الاختبار السابق 1.45 بوصة ر < 1 ح رحلة قصيرة ضبط التيار إلى القيمة المحددة بثبات في 5 ثوان
3 في ≤ 32 حالة الرمز 2.55 بوصة 1s < t < 60s رحلة قصيرة
في > 32 حالة الرمز 2.55 بوصة 1s < t < 120s رحلة قصيرة
4 1 63 حالة الرمز 3 في تي ≤0.1 ثانية غير رحلة نوع ب
1 63 حالة الرمز 5 في ر < 0.1s رحلة قصيرة نوع ب
1 63 حالة الرمز 5 في تي ≤0.1 ثانية غير رحلة نوع C.
1 63 حالة الرمز 10 في ر < 0.1s رحلة قصيرة نوع C.
1 63 حالة الرمز 10 في تي ≤0.1 ثانية غير رحلة نوع د
1 63 حالة الرمز 20 بوصة ر < 0.1s رحلة قصيرة نوع د





عدد البولنديين:

6KA 220V Mini قواطع دوائر SB6L 1 القطب 2 القطب قدرة كسر عالية 1



أبعاد:

6KA 220V Mini قواطع دوائر SB6L 1 القطب 2 القطب قدرة كسر عالية 2



تحديد:

أعمدة 1P ، 1P + N ، 2P ، 3P ، 3P + N ، 4P
المواصفات الكهربائية
التصنيف الحالي (A) In 1-63
التردد المقدر (هرتز) 50/60
تصنيف الجهد العمل (V) Ue 1P: 230/400 ~ ، 2/3 / 4P: 400 أوم
الجهد المعزول المقدر (V) Ui 500
النبضة تحمل الجهد (KV) Uimp 6
قدرة كسر الدائرة القصيرة المقدرة (KA) Icn



6

نوع التعثر الفوري ب ، ج ، د
أقصى جهد عمل Umax 440
الحد الأدنى لجهد العمل Umin 12
جهد اختبار عازل (kv) 2
عمر الخدمة القيمة المعيارية الميكانيكية 10000
(OC) قيمة المعيار الكهربائي 4000
التحكم والإشارة:
إصدار التحويلة (SHT) اختياري
إطلاق انخفاض الجهد (UVT) اختياري
جهة اتصال مساعدة (AUX) اختياري
جهة اتصال التنبيه (ALT) اختياري
مؤشر موقف الاتصال تقصير
دلالة خطأ لا أحد
التوصيل والتثبيت:
درجة الحرارة المحيطة (بمتوسط ​​يومي 35 ℃) -5 ℃ ~ + 40 ℃
درجة الحماية من جميع الجوانب IP40
محطة اتصال IP20
سلك () 16
بسبار (㎟) 16
تصاعد كابل / بسبار
درجة التلوث 2
درجة الحرارة المرجعية لتحديد العنصر الحراري (℃) 30
درجة حرارة التخزين (℃) -25 درجة مئوية +70 درجة مئوية
تشديد عزم الدوران 3.0
اتصال فوق وتحت
الأبعاد (مم) أ (1P / 2P / 3P / 4P) 17.5 / 35 / 52.5 / 70
                          6KA 220V Mini قواطع دوائر SB6L 1 القطب 2 القطب قدرة كسر عالية 3ب (1P / 2P / 3P / 4P) 83/83/83/83
(العرض × الارتفاع × الارتفاع) ج (1P / 2P / 3P / 4P) 67/67/67/67







6KA 220V Mini قواطع دوائر SB6L 1 القطب 2 القطب قدرة كسر عالية 46KA 220V Mini قواطع دوائر SB6L 1 القطب 2 القطب قدرة كسر عالية 56KA 220V Mini قواطع دوائر SB6L 1 القطب 2 القطب قدرة كسر عالية 66KA 220V Mini قواطع دوائر SB6L 1 القطب 2 القطب قدرة كسر عالية 7
