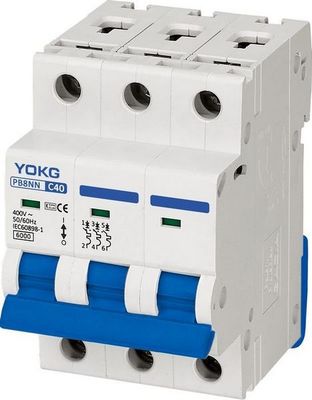

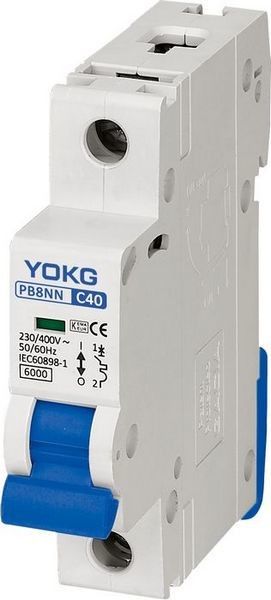

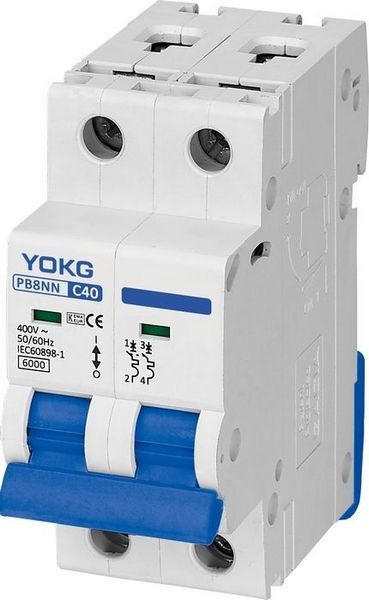

6KA مصغرة قواطع دوائر PB8NN 1P 4 أقطاب MCB في 10 أمبير 40A 63amp
تطبيق:
♦ حماية ماس كهربائى
♦ وظيفة العزل
♦ حماية الزائد
♦ إشارة وظيفة الاتصال
♦ دعم تركيب 35 مم Din-rail
دعم أعلى نوع الأسلاك الواردة والصادرة السفلية ، أو نوع الأسلاك الواردة والصادرة العلوية
♦ قادرة على تحديد الملحقات الكهربائية وتحقيق مؤشر بعيد عن حالة MCB ؛كسر وإغلاق وتنطلق خطأ
♦ قادرة على تحديد الملحقات الكهربائية وتحقيق حماية الجهد المنخفض والجهد الزائد من MCB وتحرير التحويلة البعيدة
خاصية التعثر الفوري:
تم تصميم قاطع الدائرة PB8 لحماية دوائر التوزيع والفروع ، التي لها حمولة مختلفة ؛
♦ المنحنى ب ---- يجب ألا يعمل الجهاز في 0.1 ثانية عند 3 بوصة الحالية ؛في الوقت الحالي ، يجب أن تعمل 5 In في أقل من 0.1S
♦ المنحنى C ---- يجب ألا يعمل الجهاز في 0.1 ثانية عند 5 بوصة الحالية ؛في الوقت الحالي ، يجب أن تعمل 10 In في أقل من 0.1S
♦ المنحنى D ---- يجب ألا يعمل الجهاز في 0.1 ثانية عند 10 بوصة الحالية ؛في الوقت الحالي يجب أن يعمل 20 In في أقل من 0.1S
خصائص التشغيل الحالية الزائدة:
| لا. | التيار المقدر للإفراج (أ) | الحالة الأولية | اختبار الحالي | وقت محدد | النتيجة المراد الحصول عليها | ملاحظات |
| 1 | 1 63 | حالة الرمز | 1.13 في | ر ≤ 1 ح | غير رحلة | |
| 2 | 1 63 | بناءً على الاختبار السابق | 1.45 بوصة | ر ＜ 1 ح | رحلة قصيرة | ضبط التيار إلى القيمة المحددة بثبات في 5 ثوان |
| 3 | في ≤ 32 | حالة الرمز | 2.55 بوصة | 1s ＜ t ＜ 60s | رحلة قصيرة | |
| في ＞ 32 | حالة الرمز | 2.55 بوصة | 1s ＜ t ＜ 120s | رحلة قصيرة | ||
| 4 | 1 63 | حالة الرمز | 3 في | تي ≤0.1 ثانية | غير رحلة | نوع ب |
| 1 63 | حالة الرمز | 5 في | ر ＜ 0.1s | رحلة قصيرة | نوع ب | |
| 1 63 | حالة الرمز | 5 في | تي ≤0.1 ثانية | غير رحلة | نوع C. | |
| 1 63 | حالة الرمز | 10 في | ر ＜ 0.1s | رحلة قصيرة | نوع C. | |
| 1 63 | حالة الرمز | 10 في | تي ≤0.1 ثانية | غير رحلة | نوع د | |
| 1 63 | حالة الرمز | 20 بوصة | ر ＜ 0.1s | رحلة قصيرة | نوع د |
عدد البولنديين:
أبعاد:
تحديد:
| أعمدة | 1P ، 1P + N ، 2P ، 3P ، 3P + N ، 4P |
| المواصفات الكهربائية | |
| التصنيف الحالي (A) In | 1-63 |
| التردد المقدر (هرتز) | 50/60 |
| تصنيف الجهد العمل (V) Ue | 1P: 230/400 ～ ، 2/3 / 4P: 400 أوم |
| الجهد المعزول المقدر (V) Ui | 500 |
| النبضة تحمل الجهد (KV) Uimp | 6 |
| قدرة كسر الدائرة القصيرة المقدرة (KA) Icn | 6 |
| نوع التعثر الفوري | ب ، ج ، د |
| أقصى جهد عمل Umax | 440 |
| الحد الأدنى لجهد العمل Umin | 12 |
| جهد اختبار عازل (kv) | 2 |
| عمر الخدمة القيمة المعيارية الميكانيكية | 10000 |
| (OC) قيمة المعيار الكهربائي | 4000 |
| التحكم والإشارة: | |
| إصدار التحويلة (SHT) | اختياري |
| إطلاق انخفاض الجهد (UVT) | اختياري |
| جهة اتصال مساعدة (AUX) | اختياري |
| جهة اتصال التنبيه (ALT) | اختياري |
| مؤشر موقف الاتصال | تقصير |
| دلالة خطأ | لا أحد |
| التوصيل والتثبيت: | |
| درجة الحرارة المحيطة (بمتوسط يومي 35 ℃) | -5 ℃ ～ + 40 ℃ |
| درجة الحماية من جميع الجوانب | IP40 |
| محطة اتصال | IP20 |
| سلك () | 16 |
| بسبار (㎟) | 25 |
| تصاعد | كابل / بسبار |
| درجة التلوث | 2 |
| درجة الحرارة المرجعية لتحديد العنصر الحراري (℃) | 30 |
| درجة حرارة التخزين (℃) | -25 درجة مئوية +70 درجة مئوية |
| تشديد عزم الدوران | 3.0 |
| اتصال | فوق وتحت |
| الأبعاد (مم) أ (1P / 2P / 3P / 4P) | 17.5 / 35 / 52.5 / 70 |
| ب (1P / 2P / 3P / 4P) |
87/87/87/87 |
| (العرض × الارتفاع × الارتفاع) ج (1P / 2P / 3P / 4P) | 77.5 / 77.5 / 77.5 / 77.5 |
