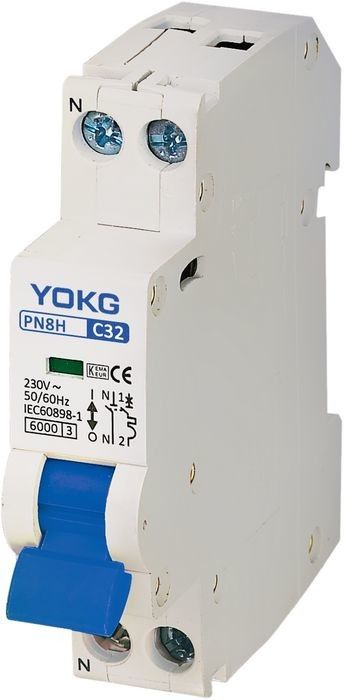

قواطع حماية الدائرة MCB 1P + N 40amp 4Kv قاطع دارة صغير
تطبيق:
♦ حماية ماس كهربائى
♦ وظيفة العزل
♦ حماية الزائد
♦ إشارة وظيفة الاتصال
♦ دعم تركيب 35 مم Din-rail
♦ مناسبة لحماية الدوائر الصناعية والتجارية والشاهقة والمدنية.
خاصية التعثر الفوري:
تم تصميم قاطع الدائرة PB8 لحماية دوائر التوزيع والفروع ، التي لها حمولة مختلفة ؛
♦ المنحنى ب ---- يجب ألا يعمل الجهاز في 0.1 ثانية عند 3 بوصة الحالية ؛في الوقت الحالي ، يجب أن تعمل 5 In في أقل من 0.1S
♦ المنحنى C ---- يجب ألا يعمل الجهاز في 0.1 ثانية عند 5 بوصة الحالية ؛في الوقت الحالي ، يجب أن تعمل 10 In في أقل من 0.1S
♦ المنحنى D ---- يجب ألا يعمل الجهاز في 0.1 ثانية عند 10 بوصة الحالية ؛في الوقت الحالي يجب أن يعمل 20 In في أقل من 0.1S
خصائص التشغيل الحالية الزائدة:
| لا. | التيار المقدر للإفراج (أ) | الحالة الأولية | اختبار الحالي | وقت محدد | النتيجة المراد الحصول عليها | ملاحظات |
| 1 | 1 63 | حالة الرمز | 1.13 في | ر ≤ 1 ح | غير رحلة | |
| 2 | 1 63 | بناءً على الاختبار السابق | 1.45 بوصة | ر ＜ 1 ح | رحلة قصيرة | ضبط التيار إلى القيمة المحددة بثبات في 5 ثوان |
| 3 | في ≤ 32 | حالة الرمز | 2.55 بوصة | 1s ＜ t ＜ 60s | رحلة قصيرة | |
| في ＞ 32 | حالة الرمز | 2.55 بوصة | 1s ＜ t ＜ 120s | رحلة قصيرة | ||
| 4 | 1 63 | حالة الرمز | 3 في | تي ≤0.1 ثانية | غير رحلة | نوع ب |
| 1 63 | حالة الرمز | 5 في | ر ＜ 0.1s | رحلة قصيرة | نوع ب | |
| 1 63 | حالة الرمز | 5 في | تي ≤0.1 ثانية | غير رحلة | نوع C. | |
| 1 63 | حالة الرمز | 10 في | ر ＜ 0.1s | رحلة قصيرة | نوع C. | |
| 1 63 | حالة الرمز | 10 في | تي ≤0.1 ثانية | غير رحلة | نوع د | |
| 1 63 | حالة الرمز | 20 بوصة | ر ＜ 0.1s | رحلة قصيرة | نوع د |
عدد البولنديين:
أبعاد:
تحديد:
| أعمدة | 1P + ن |
| المواصفات الكهربائية | |
| التصنيف الحالي (A) In | 1-40 |
| التردد المقدر (هرتز) | 50/60 |
| تصنيف الجهد العمل (V) Ue | 230 |
| الجهد المعزول المقدر (V) Ui | 400 |
| النبضة تحمل الجهد (KV) Uimp | 4 |
| قدرة كسر الدائرة القصيرة المقدرة (KA) Icn | 6 |
| نوع التعثر الفوري | ب ، ج ، د |
| أقصى جهد عمل Umax | 240 |
| الحد الأدنى لجهد العمل Umin | - |
| جهد اختبار عازل (kv) | 2 |
| عمر الخدمة القيمة المعيارية الميكانيكية | 10000 |
| (OC) قيمة المعيار الكهربائي | 4000 |
| التوصيل والتثبيت: | |
| درجة الحرارة المحيطة (بمتوسط يومي 35 ℃) | -5 ℃ ～ + 40 ℃ |
| درجة الحماية من جميع الجوانب | IP40 |
| محطة اتصال | IP20 |
| سلك () | 10 |
| بسبار (㎟) | - |
| تصاعد | كابل |
| درجة التلوث | 2 |
| درجة الحرارة المرجعية لتحديد العنصر الحراري (℃) | 30 |
| درجة حرارة التخزين (℃) | -25 درجة مئوية +70 درجة مئوية |
| تشديد عزم الدوران | 2.5 |
| اتصال | فوق وتحت |
| الأبعاد (مم) أ (1P / 2P / 3P / 4P) | 17.5 (1P + N) |
| ب (1P / 2P / 3P / 4P) |
87 (1P + N) |
| (العرض × الارتفاع × الارتفاع) ج (1P / 2P / 3P / 4P) | 77.5 (1P + N) |
الحزمة والتسليم:
الشهادات:
التعليمات:
1. هل يمكنني الحصول على أسعار منتجاتك؟
ترحيب جيد.لا تتردد في إرسال أي استفسار لنا.سوف تحصل على ردنا في غضون 24 ساعة.
2. هل يمكننا طباعة الشعار / الموقع / اسم الشركة على المنتجات؟
نعم ، تتوفر OEM و ODM.
3. ما هي المهلة الزمنية لأمر منتظم؟
7-15 يوما لكمية الطلب أقل من 2000 قطعة.لمزيد من الكمية ، يمكننا التفاوض بشأنها.
4. هل تفقد المنتجات النهائية؟
منتجاتنا 100٪ الفحص الذاتي والاختبار قبل التعبئة.
5. ماذا عن شروط الدفع؟
إيداع 30٪ ، باقي رصيد الدفع مقابل نسخة B / L.
