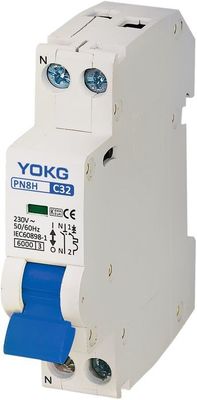

6KA قواطع دوائر صغيرة PN8H 1P + N MCB في 10A ، 20A B ، C ، D منحنى
تطبيق:
♦ حماية ماس كهربائى
♦ وظيفة العزل
♦ حماية الزائد
♦ إشارة وظيفة الاتصال
♦ دعم تركيب 35 مم Din-rail
دعم أعلى نوع الأسلاك الواردة والصادرة السفلية ، أو نوع الأسلاك الواردة والصادرة العلوية
♦ قادرة على تحديد الملحقات الكهربائية وتحقيق مؤشر بعيد عن حالة MCB ؛كسر وإغلاق وتنطلق خطأ
♦ قادرة على تحديد الملحقات الكهربائية وتحقيق حماية الجهد المنخفض والجهد الزائد من MCB وتحرير التحويلة البعيدة
خاصية التعثر الفوري:
تم تصميم قاطع الدائرة PB8 لحماية دوائر التوزيع والفروع ، التي لها حمولة مختلفة ؛
♦ المنحنى ب ---- يجب ألا يعمل الجهاز في 0.1 ثانية عند 3 بوصة الحالية ؛في الوقت الحالي ، يجب أن تعمل 5 In في أقل من 0.1S
♦ المنحنى C ---- يجب ألا يعمل الجهاز في 0.1 ثانية عند 5 بوصة الحالية ؛في الوقت الحالي ، يجب أن تعمل 10 In في أقل من 0.1S
♦ المنحنى D ---- يجب ألا يعمل الجهاز في 0.1 ثانية عند 10 بوصة الحالية ؛في الوقت الحالي يجب أن يعمل 20 In في أقل من 0.1S
خصائص التشغيل الحالية الزائدة:
لا. | التيار المقدر للإفراج (أ) | الحالة الأولية | اختبار الحالي | وقت محدد | النتيجة المراد الحصول عليها | ملاحظات |
1 | 1 63 | حالة الرمز | 1.13 في | ر ≤ 1 ح | غير رحلة | |
2 | 1 63 | بناءً على الاختبار السابق | 1.45 بوصة | ر < 1 ح | رحلة قصيرة | ضبط التيار إلى القيمة المحددة بثبات في 5 ثوان |
3 | في ≤ 32 | حالة الرمز | 2.55 بوصة | 1s < t < 60s | رحلة قصيرة | |
في > 32 | حالة الرمز | 2.55 بوصة | 1s < t < 120s | رحلة قصيرة | ||
4 | 1 63 | حالة الرمز | 3 في | تي ≤0.1 ثانية | غير رحلة | نوع ب |
1 63 | حالة الرمز | 5 في | ر < 0.1s | رحلة قصيرة | نوع ب | |
1 63 | حالة الرمز | 5 في | تي ≤0.1 ثانية | غير رحلة | نوع C. | |
1 63 | حالة الرمز | 10 في | ر < 0.1s | رحلة قصيرة | نوع C. | |
1 63 | حالة الرمز | 10 في | تي ≤0.1 ثانية | غير رحلة | نوع د | |
1 63 | حالة الرمز | 20 بوصة | ر < 0.1s | رحلة قصيرة | نوع د |
عدد البولنديين:
أبعاد:
تحديد:
أعمدة | 1P + ن |
المواصفات الكهربائية | |
التصنيف الحالي (A) In | 1-40 |
التردد المقدر (هرتز) | 50/60 |
تصنيف الجهد العمل (V) Ue | 230 |
الجهد المعزول المقدر (V) Ui | 400 |
النبضة تحمل الجهد (KV) Uimp | 4 |
قدرة كسر الدائرة القصيرة المقدرة (KA) Icn | 6 |
نوع التعثر الفوري | ب ، ج ، د |
أقصى جهد عمل Umax | 240 |
الحد الأدنى لجهد العمل Umin | - |
جهد اختبار عازل (kv) | 2 |
عمر الخدمة القيمة المعيارية الميكانيكية | 10000 |
(OC) قيمة المعيار الكهربائي | 4000 |
التحكم والإشارة: | |
إصدار التحويلة (SHT) | اختياري |
إطلاق انخفاض الجهد (UVT) | اختياري |
جهة اتصال مساعدة (AUX) | اختياري |
جهة اتصال التنبيه (ALT) | اختياري |
مؤشر موقف الاتصال | تقصير |
دلالة خطأ | لا أحد |
التوصيل والتثبيت: | |
درجة الحرارة المحيطة (بمتوسط يومي 35 ℃) | -5 ℃ ~ + 40 ℃ |
درجة الحماية من جميع الجوانب | IP40 |
محطة اتصال | IP20 |
سلك () | 10 |
بسبار (㎟) | - |
تصاعد | كابل |
درجة التلوث | 2 |
درجة الحرارة المرجعية لتحديد العنصر الحراري (℃) | 30 |
درجة حرارة التخزين (℃) | -25 درجة مئوية +70 درجة مئوية |
تشديد عزم الدوران | 2.5 |
اتصال | فوق وتحت |
الأبعاد (مم) أ (1P / 2P / 3P / 4P) | 17.5 (1P + N) |
ب (1P / 2P / 3P / 4P) | 87 (1P + N) |
(العرض × الارتفاع × الارتفاع) ج (1P / 2P / 3P / 4P) | 77.5 (1P + N) |
