| مكان المنشأ: | تشجيانغ، الصين |
|---|---|
| اسم العلامة التجارية: | YOKG or OEM |
| إصدار الشهادات: | CE |
| Model Number: | SC1-09, SC1-12,SC1-18,SC1-25,SC1-32,SC1-40,SC1-50,SC1-65,SC1-80,SC1-95 |
| Minimum Order Quantity: | 200 |
| تفاصيل التغليف: | يتم تعبئة كل وحدة في صندوق داخلي فردي واحد |
| Delivery Time: | 10 DAYS |
| Payment Terms: | T/T,L/C |
| التصنيف الحالي: | 20 أ ، 32 أ ، 40 أ ، 50 أ ، 60 أ ، 80 أ ، 125 أ | تصنيف الجهد العزل: | 690 فولت تيار متردد |
|---|---|---|---|
| عدد جهات الاتصال المساعدة: | 3 | طريقة التثبيت: | برغي أو قضيب DIN |
| جهد العزل: | 690 فولت تيار متردد | الجهد التشغيلي: | 220VAC ، 380VAC |
| الجهد المقنن: | 220 فولت تيار متردد | تردد الطاقة: | 50/60 هرتز |
| إبراز: | رابط كهربائي ثلاثي المراحل 380 فولت,رابط التيار المتردد 220VAC,التوتر المتردد لمواصلة القطب الثلاث |
||
| المعلمة | القيمة |
|---|---|

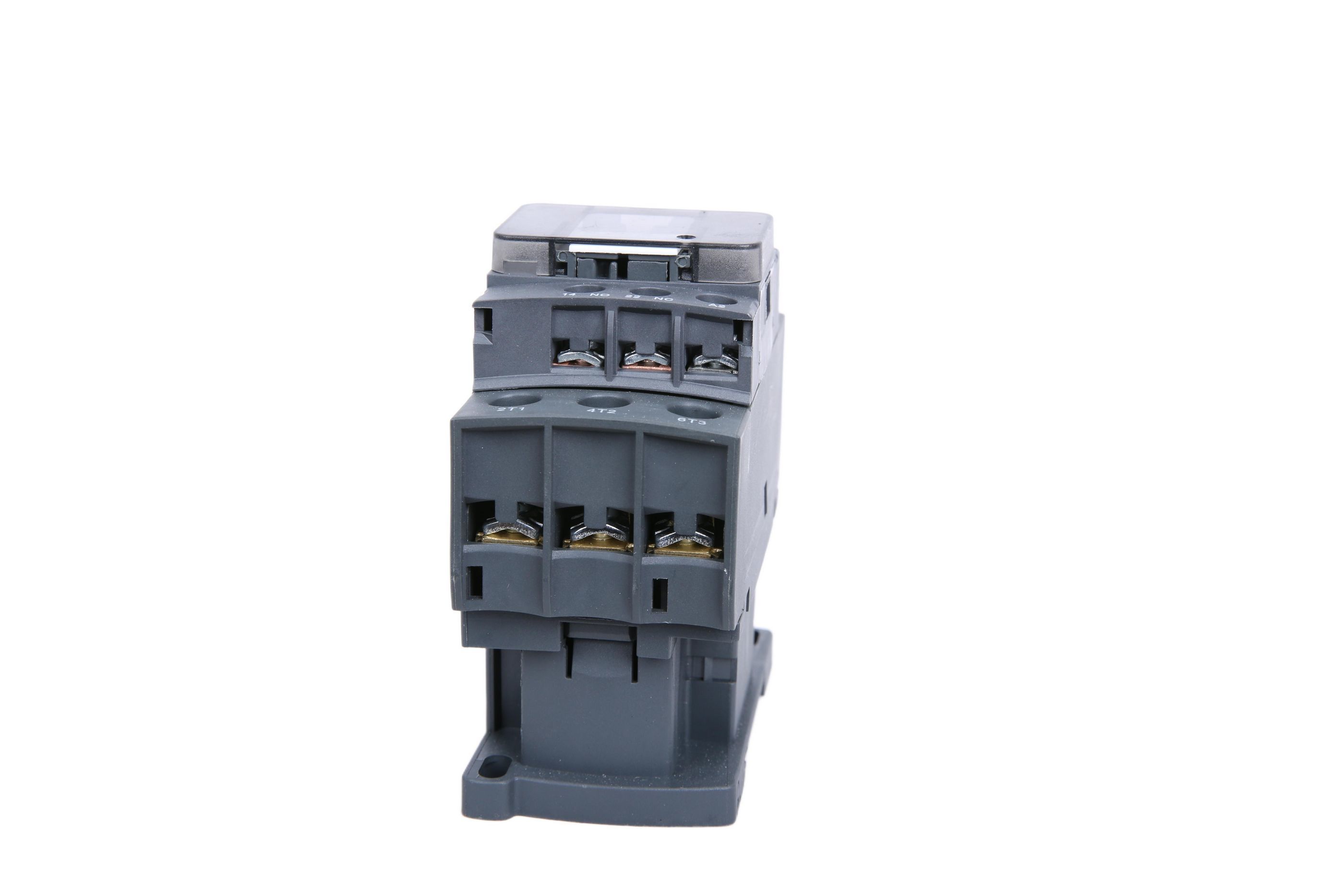

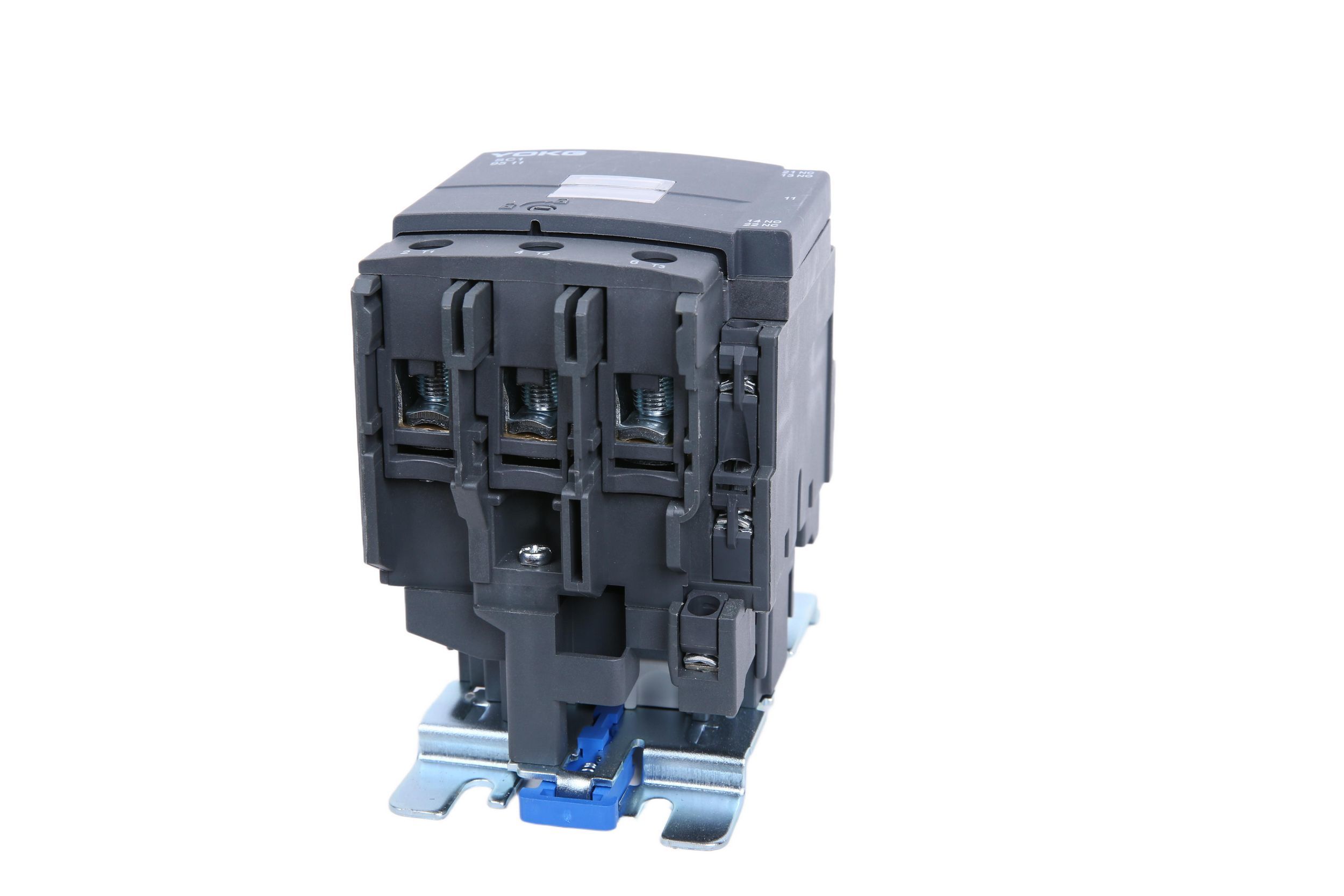

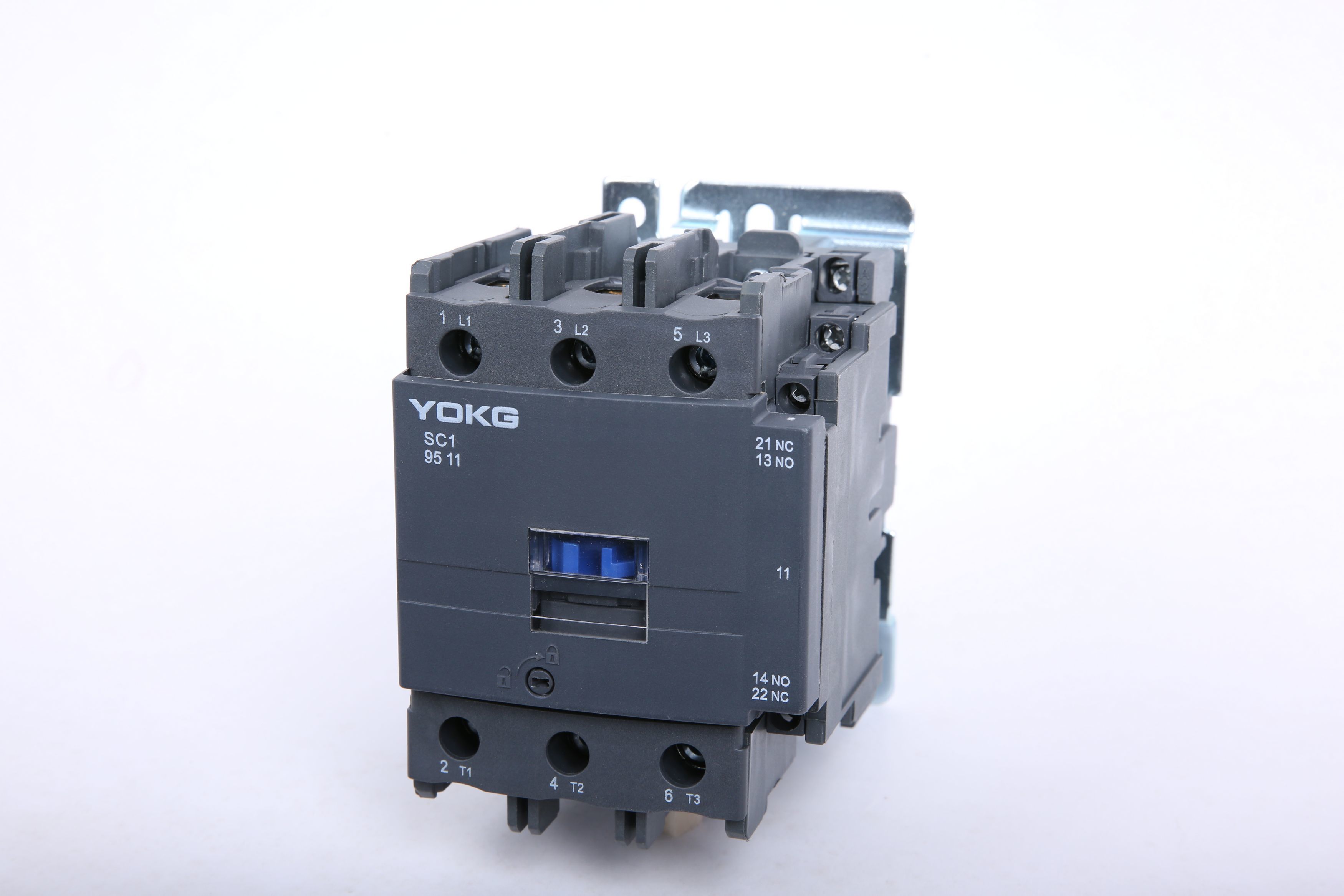

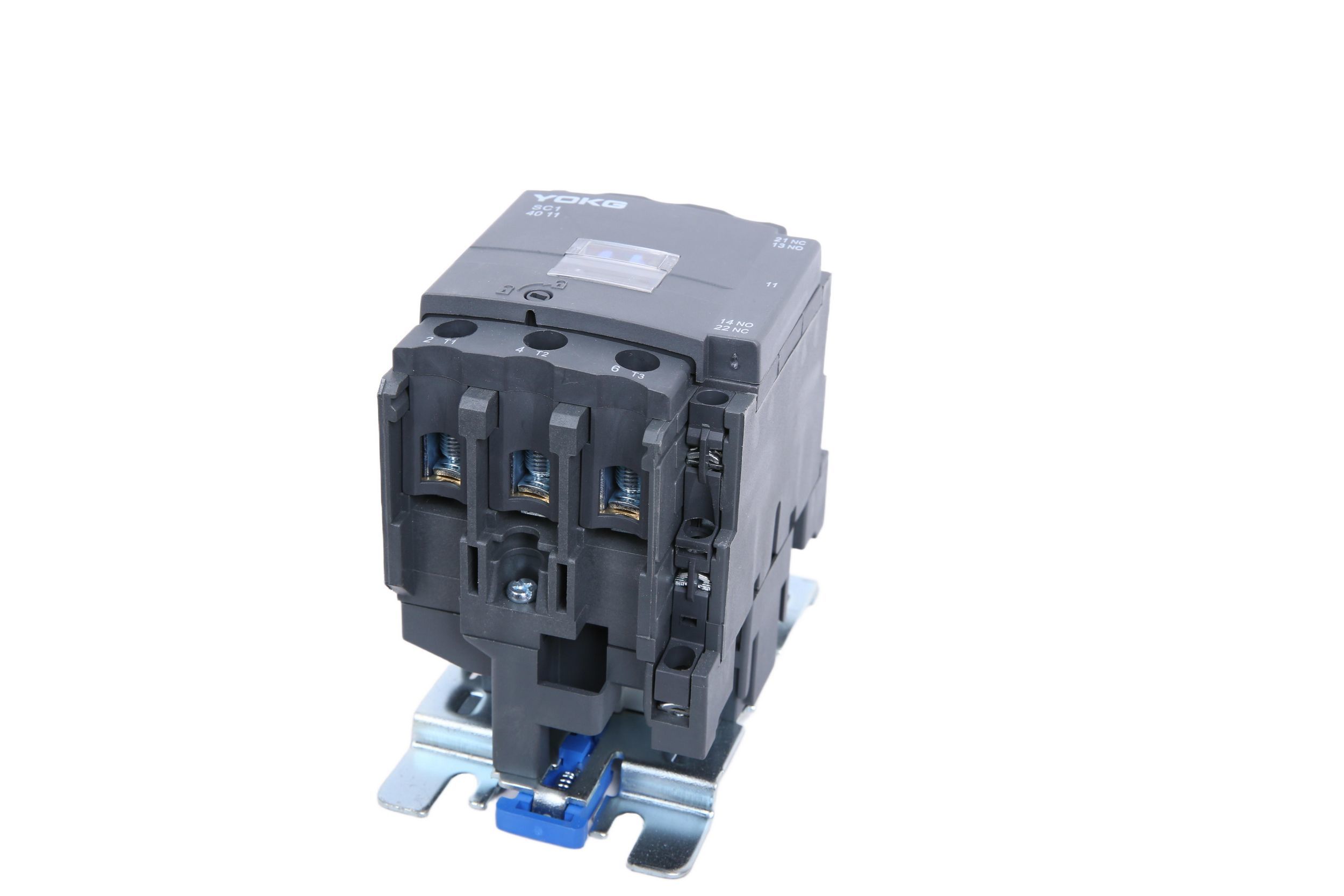

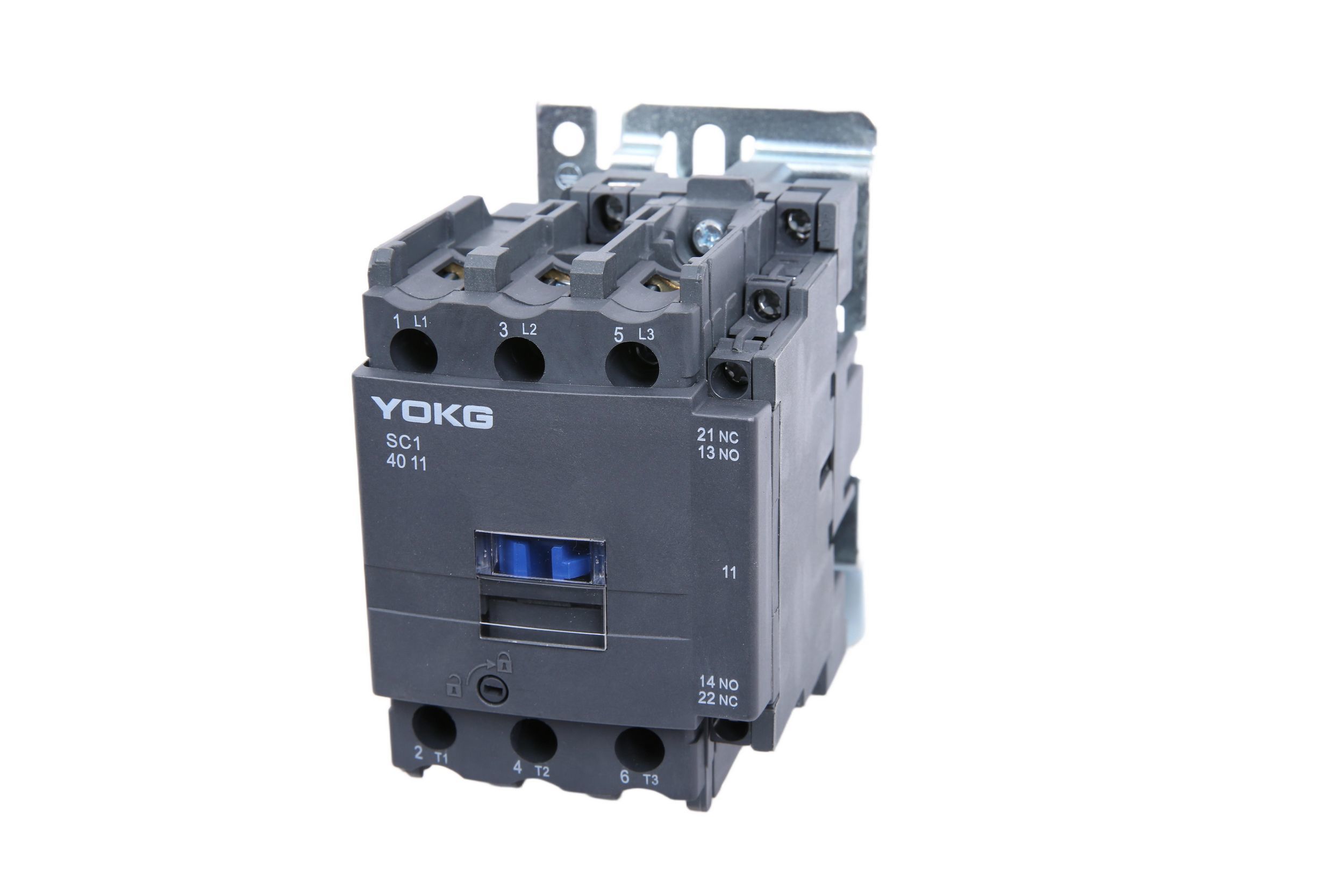

| نوع المنتج | مرحل تلامس مغناطيسي تيار متردد ثلاثي الأقطاب |
| عدد الأقطاب | 3 |
| جهد العزل | 690 فولت تيار متردد |
| الجهد المقنن | 220 فولت تيار متردد |
| جهد التشغيل المقنن | 220 فولت تيار متردد، 380 فولت تيار متردد |
| تردد الطاقة | 50/60 هرتز |
| مستوى الحماية | IP20 |
| ملامس مساعد | 1 مفتوح + 1 مغلق |
| عدد الملامسات المساعدة | 3 |
| التيار المقنن | 20 أمبير، 32 أمبير، 40 أمبير، 50 أمبير، 60 أمبير، 80 أمبير، 125 أمبير |
| النوع | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 |
|---|---|---|---|---|---|
| تيار التسخين المقنن (أمبير) | 50 | 60 | 80 | 110 | 110 |
| جهد العزل المقنن (فولت) | 690 | ||||
| جهد تحمل الصدمات المقنن (كيلو فولت) | 6 | ||||
| قدرة التوصيل المقننة | 10le | ||||
| قدرة الفصل المقننة | 8le | ||||
| الأقطاب | 3 | ||||
| ملامس مساعد | 1 مفتوح + 1 مغلق | ||||
| تيار تحمل قصير المدى (أمبير) 10 ثوانٍ | 320 | 400 | 520 | 640 | 760 |
| تيار العمل المقنن AC-3 (أمبير) 220 فولت/230 فولت | 40 | 50 | 65 | 80 | 95 |
| تيار العمل المقنن AC-3 (أمبير) 380 فولت/400 فولت | 40 | 50 | 65 | 80 | 95 |
| تيار العمل المقنن AC-3 (أمبير) 660 فولت/690 فولت | 34 | 39 | 42 | 49 | 49 |
| قدرة محرك قفص السنجاب ثلاثي الأطوار AC-3 (كيلو واط) 220 فولت/230 فولت | 11 | 15 | 18.5 | 22 | 25 |
| قدرة محرك قفص السنجاب ثلاثي الأطوار AC-3 (كيلو واط) 380 فولت/400 فولت | 18.5 | 22 | 30 | 37 | 45 |
| قدرة محرك قفص السنجاب ثلاثي الأطوار AC-3 (كيلو واط) 660 فولت/690 فولت | 30 | 33 | 37 | 45 | 45 |
| تردد التشغيل (مرة/ساعة) العمر الكهربائي | 600 | ||||
| تردد التشغيل (مرة/ساعة) العمر الميكانيكي | 3600 | ||||
| العمر الكهربائي AC-3 (10000/مرة) | 80 | 60 | 60 | 60 | 60 |
| العمر الميكانيكي (10000/مرة) | 800 | 800 | 800 | 600 | 600 |
| نوع المصهر المزود | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 |
| النوع | A كحد أقصى | B كحد أقصى | C كحد أقصى | a | b | قطر |
|---|---|---|---|---|---|---|
| SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
