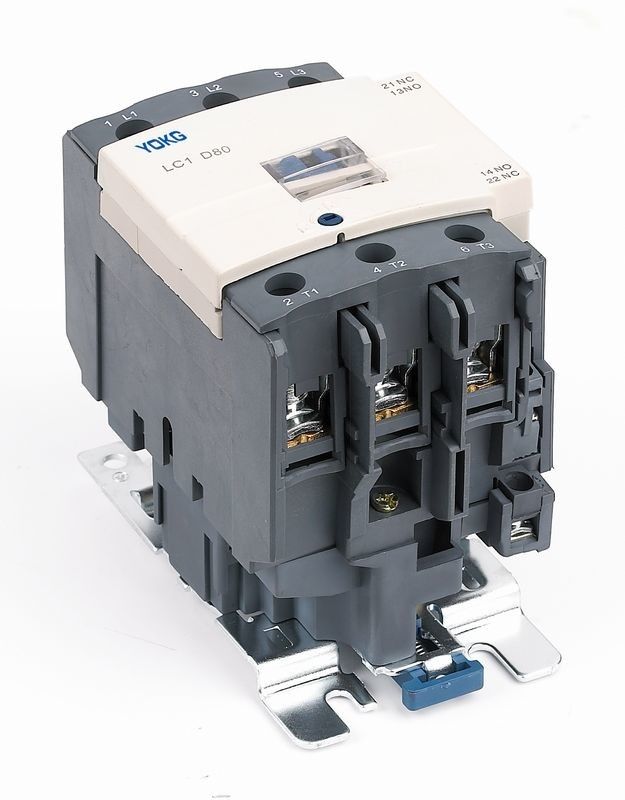

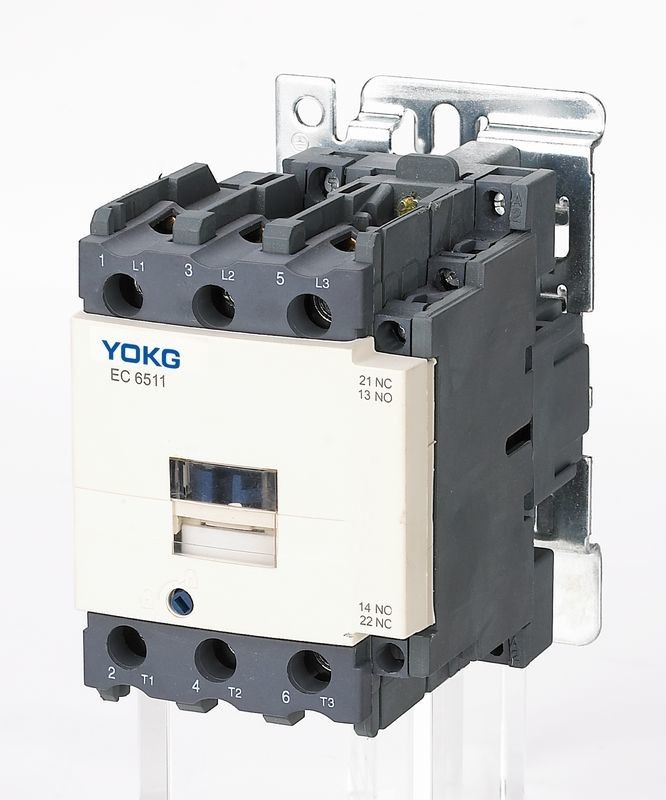

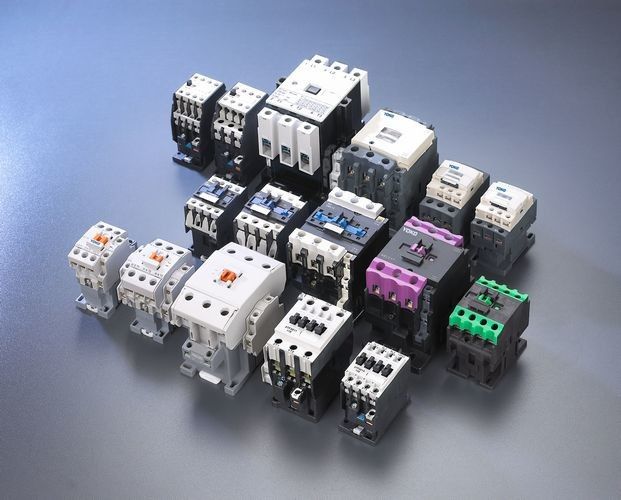

690V 3 أقطاب AC قواطع 1NO + 1NC 80A 110amp موصل كهربائي
تطبيق:
موصل التيار المتردد من سلسلة SC1 (من الآن فصاعدًا موصل) مناسب للاستخدام في الدوائر حتى الجهد المقنن 690 فولت تيار متردد 50 هرتز أو 60 هرتز ، التيار المقنن حتى 95 أمبير ، لصنع محرك التيار المتردد وكسره وبدء تشغيله والتحكم فيه بشكل متكرر.
يتوافق موصلات السلسلة هذه مع GB 14048 ، IEC60947-4-1
النموذج والتضمين:
المعلمات الرئيسية والأداء الفني:
| نوع | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| تيار التسخين المقدر (A) | 50 | 60 | 80 | 110 | 110 | ||
| جهد العزل المقدر (V) | 690 | ||||||
| تصنيف الجهد تحمل تأثير (KV) | 6 | ||||||
| تصنيف القدرة على صنع | 10le | ||||||
| تصنيف قدرة كسر | 8le | ||||||
| أعمدة | 3 | ||||||
| الاتصال مساعد | 1NO + 1NC | ||||||
| تيار تحمل الوقت القصير (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 تصنيف العمل الحالي (A) |
220 فولت / 230 فولت | 40 | 50 | 65 | 80 | 95 | |
| 380V / 400V | 40 | 50 | 65 | 80 | 95 | ||
| 660 فولت / 690 فولت | 34 | 39 | 42 | 49 | 49 | ||
| قدرة AC-3 للمرحلة 3 محرك قفص السنجاب (AC-3) KW |
220 فولت / 230 فولت | 11 | 15 | 18.5 | 22 | 25 | |
| 380V / 400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660 فولت / 690 فولت | 30 | 33 | 37 | 45 | 45 | ||
| تردد التشغيل (مرات / ساعة) | الحياة الكهربائية | 600 | |||||
| الحياة الميكانيكية | 3600 | ||||||
| AC-3 الحياة الكهربائية (10000 / مرة) | 80 | 60 | 60 | 60 | 60 | ||
| الحياة الميكانيكية (10000 / مرة) | 800 | 800 | 800 | 600 | 600 | ||
| نوع الصمامات المجهزة | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| جهد إمداد التحكم المقدر لنا (V) | 50/60 هرتز | 12 ～ 480 | |||||
| نطاق العملية | سحب | (85٪ ～ 110٪) نحن + 40 ℃ | |||||
| الافراج | (20٪ ～ 75٪) لنا -5 ℃ | ||||||
| متوسط طاقة ملف التيار المتردد (VA) | يبدأ | 200 | |||||
| حفظ | 20 | ||||||
| فئة كفاءة الطاقة | فئة 3 | ||||||
| الفقد الحراري (W) | 6 10 | ||||||
| وقت التشغيل (مللي ثانية) | قريب | 20 25 | 20 35 | ||||
| استراحة | 8 15 | 8 20 | |||||
| الأسلاك الدائرة الرئيسية | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 2.5 ～ 25 | 2.5 ～ 25 | 2.5 ～ 25 | 4 50 | 4 50 |
| 2 عود | 2.5 ～ 16 | 2.5 ～ 16 | 2.5 ～ 16 | 4 25 | 4 25 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 2.5 ～ 25 | 2.5 ～ 25 | 2.5 ～ 25 | 4 50 | 4 50 | |
| 2 عود | 2.5 ～ 10 | 2.5 ～ 10 | 2.5 ～ 10 | 4 ～ 16 | 4 ～ 16 | ||
| سلك صلب (㎟) | 1 عصا | 2.5 ～ 25 | 2.5 ～ 25 | 2.5 ～ 25 | 4 50 | 4 50 | |
| 2 عود | 2.5 ～ 16 | 2.5 ～ 16 | 2.5 ～ 16 | 4 25 | 4 25 | ||
| حجم المسمار التثبيت | م 8 | م 10 | |||||
| شد عزم الربط (نيوتن متر) | 3.5 | 4 | |||||
| حلقة الأسلاك التحكم | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 |
| 2 عود | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 عود | 1 2.5 | 1 2.5 | 1 2.5 | 1 2.5 | 1 2.5 | ||
| سلك صلب (㎟) | 1 عصا | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 عود | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| حجم المسمار التثبيت | M3.5 | ||||||
| شد عزم الربط (نيوتن متر) | 0.8 | ||||||
حالة العمل والتركيب:
درجة حرارة الهواء المحيط: -5 - + 40 ℃ ومتوسط لا يزيد عن + 35 خلال 24 ساعة ؛
♦ الارتفاع: ≤ 2000 م ؛
حالة الهواء: عندما تكون أعلى درجة حرارة + 40 ℃ ، لا تصل الرطوبة النسبية للهواء إلى 50٪ ، ولكن يسمح بزيادة الرطوبة عند درجة حرارة منخفضة.مثل 90٪ رطوبة عند 20.يجب مراعاة ندى المكثفات عند درجة حرارة منخفضة ؛
درجة التلوث: فئة 3
♦ فئة التثبيت: III
♦ درجة الحماية: IP20
♦ حالة التركيب: يجب ألا تزيد زاوية الانحدار بين جانب التركيب والجانب الرأسي عن ± 5 ℃
♦ التأثير والاهتزاز: يجب تثبيت الموصل وتشغيله في ظل ظروف عدم وجود اهتزاز وتأثير واهتزاز واضحين.
خصائص الهيكل:
♦ مع تصميم غطاء الغبار ، يتميز الموصل بخصائص أمان وموثوقية أفضل ويمكنه أيضًا إطالة عمر الخدمة
♦ يمكن تثبيته بكتلة ملامسات مساعدة ، مرحل زمني وكتلة جهات اتصال محدودة التيار ، ومرحل حراري ، ثم ليكون منتجات مشتقة أخرى ؛
♦ هذا الموصل المتسلسل له حجم صغير وخفيف الوزن وفقدان أقل للطاقة وعمر طويل وآمن وموثوقية وما إلى ذلك ؛
♦ يمكن أن يكون الموصل مزودًا بجهة اتصال إضافية 1NO أو جهة اتصال إضافية 1NC (أقل من 32 أمبير) ، وملامس إضافي 1NO + جهة اتصال إضافية 1NC (أكثر من 40 أمبير).بالإضافة إلى ذلك ، يمكن تجهيزها بكتلة التلامس المساعدة F4 (كتلتان أو 4 كتل) ؛
♦ بالإضافة إلى استخدام المسمار للتثبيت ، يمكن شد الموصل بسكة التثبيت القياسية 35 مم (SC1-09 ~ 95) وسكة التثبيت القياسية 75 مم (SC1-40 ~ 95)
أبعاد المظهر والتركيب:
أبعاد التثبيت:
| نوع | ماكس | ب ماكس | سي ماكس | أ | ب | ∅ |
| SC1-40 ～ 65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80 95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
