| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YOKG |
| إصدار الشهادات: | CE,TUV,CB |
| رقم الموديل: | SFC40 ~ 41 ، SFC42 ~ 43 ، SFC44 ~ 45 |
| الحد الأدنى لكمية: | 100 قطعة |
| الأسعار: | negotiable |
| تفاصيل التغليف: | التعبئة القياسية للتصدير أو حسب طلب العميل |
| وقت التسليم: | 15 يومًا أو يعتمد على طلب QTYS |
| شروط الدفع: | L / C ، D / P ، T / T |
| القدرة على العرض: | 100000 قطعة في الشهر |
| تيار التسخين المقدر: | 20 أ، 30 أ، 55 أ | تصنيف الجهد العزل: | 220 فولت، 380 فولت، 500 فولت، 660 فولت |
|---|---|---|---|
| معيار: | IEC60947-4-1، GB14048.4 | الاتصال مساعد: | 2NO+2NC، 2NO+NC |
| يكتب: | قواطع التيار المتردد | طلب: | التحكم في المحرك |
| التردد المقدر: | 50/60 هرتز | درجة الحماية: | IP20 |
| إبراز: | 55A 3 Pole AC Contactor,3 Pole AC Contactor 2NO 2NC,3 Pole Low Voltage Contactor |
||

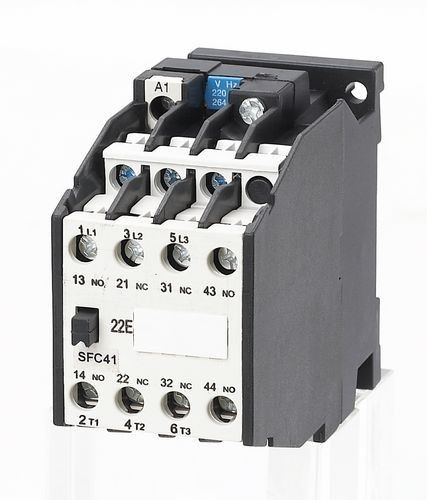

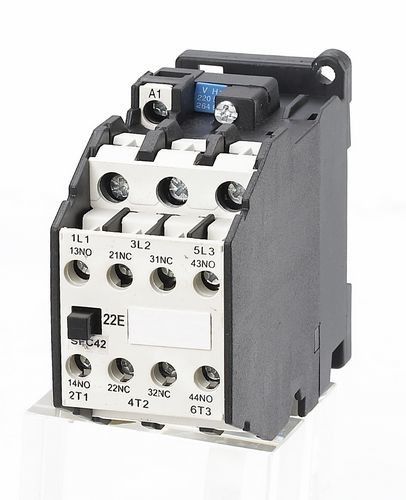

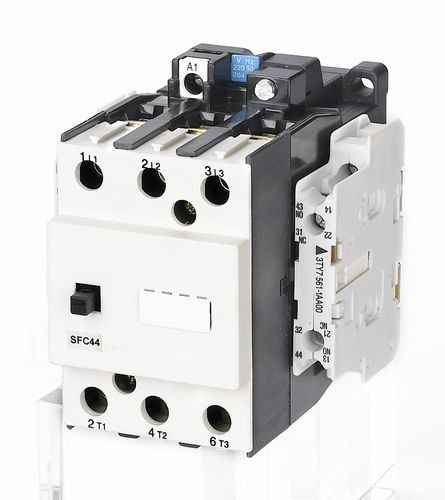

قاطع تيار متردد بجهد منخفض IEC60947، 3 أقطاب، 2 مفتوح عادي + 2 مغلق عادي، بتيارات 20 أمبير، 30 أمبير، 55 أمبير
التطبيق:
قاطع التيار المتردد من سلسلة SFC (يشار إليه فيما بعد بالقاطع) مناسب للاستخدام في الدوائر التي تصل إلى الجهد المقنن 690 فولت تيار متردد 50 هرتز أو 60 هرتز، جهد العزل المقنن 690 فولت، والتيار المقنن من 9 أمبير إلى 475 أمبير عند جهد العمل المقنن 380 فولت في نوع التطبيق AC-3، ويستخدم للاتصال وقطع الدائرة لمسافات طويلة. القاطع مناسب للبدء والتحكم المتكرر في محركات التيار المتردد.
تتوافق سلسلة القواطع هذه مع GB 14048، IEC60947-4-1
المعلمات الرئيسية والأداء الفني:
| النوع | SFC40 | SFC41 | SFC42 | SFC43 | SFC44 | SFC45 | ||
| تيار التسخين المقنن (أمبير) | 20 | 20 | 30 | 30 | 55 | 55 | ||
| جهد العزل المقنن (فولت) | 690 | |||||||
| جهد تحمل الصدمة المقنن (كيلو فولت) | 6 | |||||||
| قدرة التوصيل المقننة | 10le | |||||||
| قدرة الفصل المقننة | 8le | |||||||
| الأقطاب | 3 | |||||||
| ملحق تلامس | 2 مفتوح عادي + 2 مغلق عادي | 2 مفتوح عادي + 1 مغلق عادي | 2 مفتوح عادي + 2 مغلق عادي | 2 مفتوح عادي + 1 مغلق عادي | 2 مفتوح عادي + 2 مغلق عادي | 2 مفتوح عادي + 1 مغلق عادي | ||
| تيار التحمل قصير الأمد (أمبير) | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
تيار العمل المقنن (أمبير) |
380V | AC-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| AC-4 | 3.3 | 4.3 | 7.7 | 8.5 | 15.6 | 18.5 | ||
| قدرة المحرك القابلة للتحكم (كيلو واط) 50Hz |
AC-3 | 220V | 2.4 | 3.3 | 4 | 5.5 | 8.5 | 11 |
| 380V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | ||
| 500V | 5.5 | 7.5 | 9 | 11 | 21 | 25 | ||
| 660V | 5.5 | 7.5 | 11 | 11 | 23 | 23 | ||
| AC-4 | 380V | 1.4 | 1.9 | 3.5 | 4 | 7.5 | 9 | |
| 660V | 2.4 | 3.3 | 6 | 6.6 | 13 | 15.5 | ||
| تردد التشغيل (مرة/ساعة) | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| عمر كهربائي (10000/مرة) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| عمر ميكانيكي (10000/مرة) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| تحمل جهد تشغيل ملف الجذب (تيار متردد) | (85%~110%)Us +40℃ | |||||||
| استهلاك طاقة ملف الجذب | الحفاظ (فولت أمبير) | 10 | 10 | 10 | 10 | 12.1 | 12.1 | |
| التقاط (فولت أمبير) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| تيار حراري تقليدي لملحق التلامس (أمبير) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| جهد العزل المقنن لملحق التلامس (فولت) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| تيار العمل المقنن لملحق التلامس (أمبير) | AC-15 | 380V | 6 | 6 | 6 | 6 | 4 | 4 |
| 220V | 10 | 10 | 10 | 10 | 6 | 6 | ||
| DC-13 | 110V | 0.9 | 0.9 | 0.9 | 0.9 | 1.14 | 1.14 | |
| 220V | 0.45 | 0.45 | 0.45 | 0.45 | 0.48 | 0.48 | ||
ظروف العمل والتركيب:
* درجة حرارة الهواء المحيط: -5℃--+40℃ والمتوسط لا يزيد عن +35℃ خلال 24 ساعة؛
* الارتفاع: ≤ 2000 متر؛
* ظروف الهواء: عندما تكون أعلى درجة حرارة +40℃، فإن الرطوبة النسبية للهواء لا تصل إلى 50%، ولكن الرطوبة الأعلى مسموح بها عند درجة حرارة أقل. على سبيل المثال، 90% رطوبة عند 20℃. يجب مراعاة تكثف الندى عند درجات الحرارة المنخفضة؛
* درجة التلوث: الفئة 3
* فئة التركيب: III
* درجة الحماية: IP20
* شرط التركيب: يجب ألا تتجاوز زاوية الميل بين جانب التركيب والجانب الرأسي ±5 درجة
* الصدمات والاهتزازات: يجب تركيب القاطع وتشغيله في ظروف خالية من الاهتزازات والصدمات والرجفان الواضح.
خاصية الهيكل:
* ميزة الحجم الصغير، الوزن الخفيف، غرفة القوس مغلقة، مسافة قوس كهربائي صغيرة
* بناء إطفاء القوس مبتكر، تآكل التلامسات صغير، مع عمر كهربائي طويل
* تشغيل المغناطيس له العديد من المزايا مثل الموثوقية الجيدة، مقاومة الصدمات، التعب وما إلى ذلك من المزايا الهامة
* يحتوي التلامس على زوجين من التلامسات المساعدة المفتوحة والمغلقة عادة، بالإضافة إلى ذلك، يمكن تركيب المزيد من التلامسات المساعدة
* بالإضافة إلى الشد بالبراغي، يمكن شد القاطع بواسطة سكة تركيب قياسية بطول 35 مم
أبعاد المظهر والتركيب:
أبعاد التركيب:
| النوع | A كحد أقصى | B كحد أقصى | C كحد أقصى | a | b | قطر |
|
SFC40 |
46 | 79 | 106 | 35 | 60 | 4.8 |
| SFC41 | 46 | 79 | 106 | 35 | 60 | 4.8 |
| SFC42 | 46 | 89 | 116 | 35 | 75 | 4.8 |
| SFC43 | 46 | 89 | 116 | 35 | 75 | 4.8 |
| SFC44 | 84 | 105 | 110 | 45 | 75 | 5 |
| SFC45 | 84 | 105 | 110 | 45 | 75 | 5 |
