| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YOKG |
| إصدار الشهادات: | CE,TUV,CB |
| رقم الموديل: | SFC52 ~ 53 ، SFC54 ~ 55 ، SFC56 ~ 57 |
| الحد الأدنى لكمية: | 100 قطعة |
| الأسعار: | negotiable |
| تفاصيل التغليف: | التعبئة القياسية للتصدير أو حسب طلب العميل |
| وقت التسليم: | 15 يومًا أو يعتمد على طلب QTYS |
| شروط الدفع: | L / C ، D / P ، T / T |
| القدرة على العرض: | 100000 قطعة في الشهر |
| تيار التسخين المقدر: | 210 أمبير، 300 أمبير، 400 أمبير، 550 أمبير | تصنيف الجهد العزل: | 220 فولت، 380 فولت، 500 فولت، 660 فولت |
|---|---|---|---|
| الاتصال مساعد: | 2no+2nc | التردد المقدر: | 50/60 هرتز |
| نوع الكهرباء: | تكييف | الحياة الميكانيكية: | 6000000 |
| ماركة: | يوكج | مكان المنشأ: | تشجيانغ الصين |
| إبراز: | 550A 3 Phase Contactor,3 Phase Contactor 2NO 2NC,3 Phase AC Contactor 660V |
||

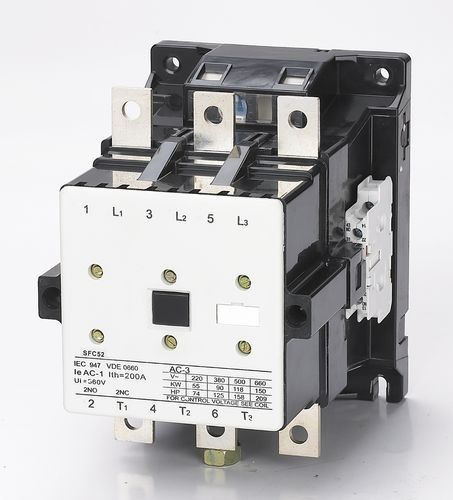

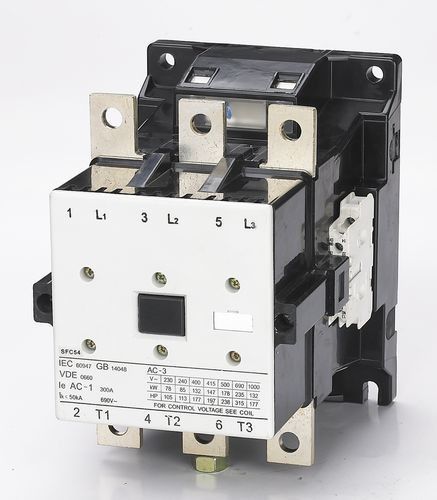

OEM 50/60 هرتز 210A 300A 400A 550A مكافئ التيار المتردد 3 قطب 2NO+2NC سعر المصنع
التطبيق:
موصلات التواصل المتردد من سلسلة SFC (المشار إليها فيما يلي) مناسبة للاستخدام في الدوائر حتى الجهد الاسمي 690V AC 50 HZ أو 60 HZ ، وجهد العزل الاسمي 690V ،والتيار الاسمي من 9A إلى 475A عند الجهد العامل الاسمي 380V في نوع التطبيق AC-3، ويتم استخدامه للاتصال لمسافات طويلة وكسر الدائرة.
هذه السلسلة الاتصال تتوافق مع GB 14048، IEC60947-4-1
المعلمات الرئيسية والأداء التقني:
| النوع | SFC52 | SFC53 | SFC54 | SFC55 | SFC56 | SFC57 | ||
| التيار الحراري الاسمي (A) | 210 | 210 | 300 | 300 | 400 | 550 | ||
| الجهد العازل الاسمي (V) | 690 | |||||||
| الجهد المقاوم للصدمة (KV) | 6 | |||||||
| قدرة التصنيع الاسمية | 10le | |||||||
| القدرة القياسية على الكسر | 8le | |||||||
| البولنديين | 3 | |||||||
| الاتصال المساعد | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| التيار المقاوم لفترة قصيرة ((أ)) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
التيار العامل المسموح به ((A) |
380 فولت | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| قوة المحرك القابلة للسيطرة (كيلوواط) 50 هرتز |
AC-3 | 220 فولت | 55 | 64 | 78 | 93 | 125 | 145 |
| 380 فولت | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500 فولت | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660 فولت | 156 | 156 | 235 | 235 | 375 | 375 | ||
| AC-4 | 380 فولت | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660 فولت | 66 | 86 | 100 | 114 | 140 | 140 | ||
| تردد التشغيل (أوقات/ساعة) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| العمر الكهربائي (10000 مرة) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| العمر الميكانيكي (10000 مرة) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| استقطاب الملف التسامح في الجهد العامل (AC) | (85%~110%) +40 درجة مئوية | |||||||
| جذب استهلاك الطاقة من الملف | الاحتفاظ (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
| التقاط ((VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| التيار الحراري العادي للاتصال المساعد ((A)) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| الجهد العازل المسموح به للاتصال المساعد (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| التيار العامل المسموح به للاتصال المساعد (A) | AC-15 | 380 فولت | 4 | 4 | 4 | 4 | 4 | 4 |
| 220 فولت | 6 | 6 | 6 | 6 | 6 | 6 | ||
| دي سي 13 | 110 فولت | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220 فولت | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
حالة العمل والتركيب:
* درجة حرارة الهواء المحيط: -5 درجة مئوية إلى +40 درجة مئوية ومتوسطها لا يزيد عن +35 درجة مئوية خلال 24 ساعة.
* الارتفاع: ≤ 2000m
* تكييف الهواء: عندما تكون أعلى درجة حرارة +40 درجة مئوية ، فإن الرطوبة النسبية في الهواء لا تصل إلى 50٪ ، ولكن الرطوبة العالية مسموح بها عند درجة حرارة أقل. مثل 90٪ الرطوبة عند 20 ° C.يجب النظر في الندى المكثف عند درجة حرارة أقل;
* درجة التلوث: الفئة 3
* فئة التثبيت:III
* درجة الحماية: IP20
* حالة التثبيت: لا ينبغي أن تكون زاوية المنحدر بين جانب التثبيت والجانب الرأسي أكثر من ± 5 °C
* الاصطدام والاهتزاز: يجب تركيب الجهاز المتواصل وتشغيله في ظل ظروف عدم وجود اهتزازات واصطدامات وهزات واضحة.
خصائص الهيكل:
* ميزة حجم صغير، وزن خفيف، غرفة القوس مغلقة، مسافة القوس الكهربائية الصغيرة
* البناء القوس-إطفاء هو جديد، والكشط من الاتصالات هو صغير، مع حياة كهربائية طويلة
* تشغيل المغناطيس التي العديد من المزايا مثل موثوقية جيدة، مقاومة للصدمة، التعب وهلم جرا المزايا الهامة
* يحتوي الاتصال على زوجين من الاتصال المساعد المفتوح العادي والمقرب ، بالإضافة إلى أنه يمكن تركيب المزيد من الاتصالات المساعدة
* باستثناء تشديد مع المسامير، يمكن تشديد الجهاز التواصل مع قواعد تثبيت السكة الحديدية الطويلة 35mm
مظهر و مقاس التثبيت:
بعد التثبيت:
| النوع | أقصى | B max | C max | أ | ب | |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9.0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9.0 |
