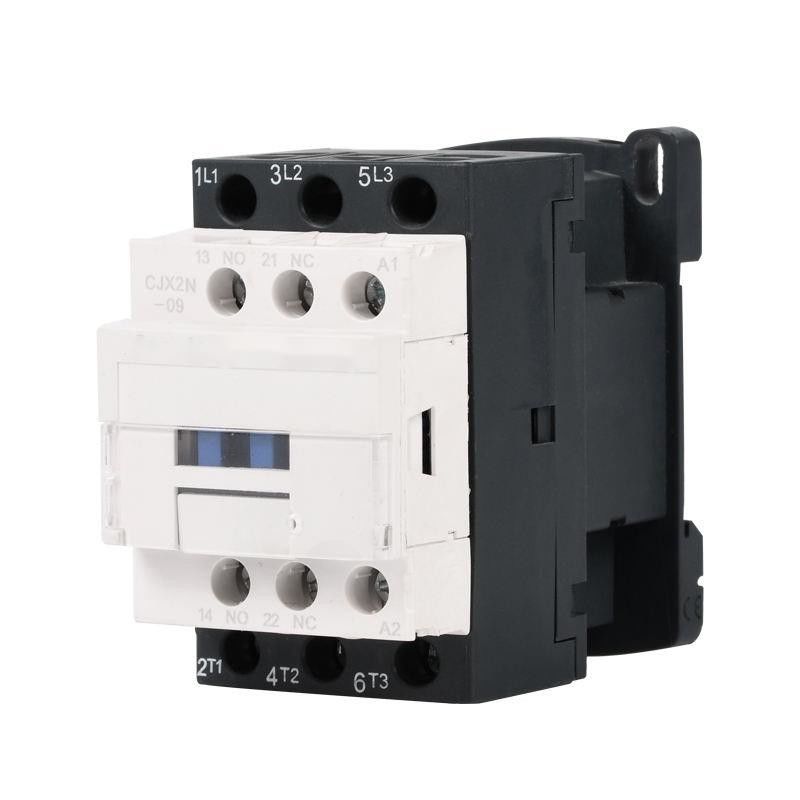

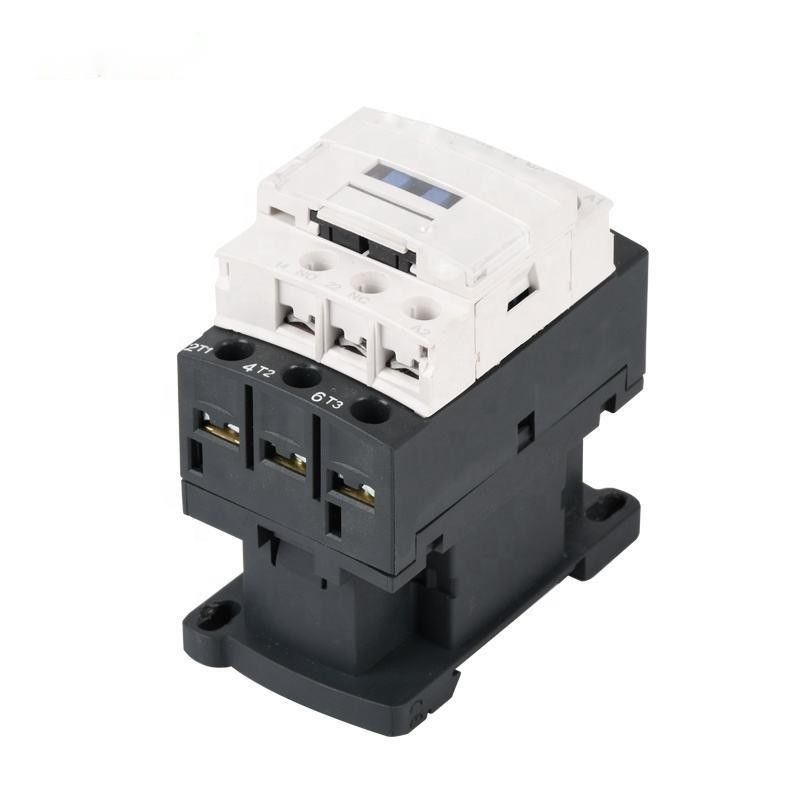

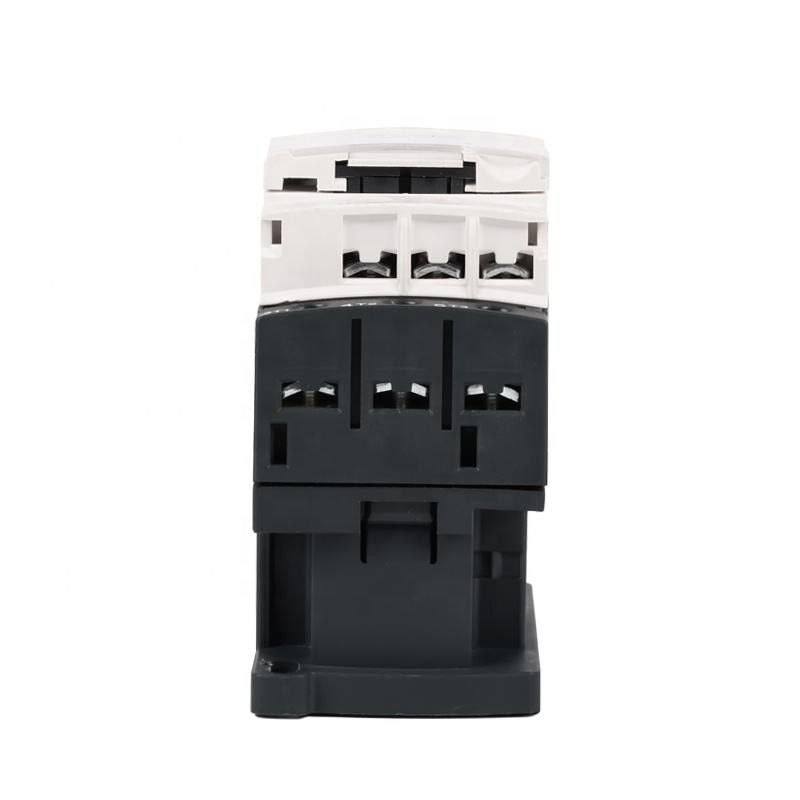

3P + NO + NC موصل مغناطيسي D18 32A AC 220V 380V Motor Starter Contactor
طلب:
موصل التيار المتردد من سلسلة SC1 مناسب للاستخدام في دوائر الجهد المقنن حتى 660 فولت تيار متردد 50 هرتز أو 60 هرتز ، التيار المقنن حتى
95A لصنع وكسر وكثرة بدء التشغيل والتحكم في محرك التيار المتردد.جنبا إلى جنب مع كتلة الاتصال المساعدة ، تأخير الموقت
وجهاز تشابك الجهاز وما إلى ذلك ، يصبح موصل التأخير ، وموصل القفل الميكانيكي ، وبادئ تشغيل دلتا النجم.مع ال
مرحل حراري ، يتم دمجه في البادئ الكهرومغناطيسي.يتم إنتاج الموصل وفقًا للمواصفة IEC 60947-4.
المعلمات الرئيسية والأداء الفني:
| يكتب | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| تيار التسخين المقدر (A) | 20 | 20 | 25 | 32 | 40 | ||
| جهد العزل المقدر (V) | 690 | ||||||
| تصنيف الجهد تحمل تأثير (KV) | 6 | ||||||
| القدرة على صنع المقدرة | 10le | ||||||
| تصنيف قدرة كسر | 8le | ||||||
| أعمدة | 3 | ||||||
| الاتصال مساعد | 1NO + 1NC | ||||||
| تيار تحمل الوقت القصير (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 تصنيف العمل الحالي (A) |
220 فولت / 230 فولت | 9 | 12 | 18 | 25 | 32 | |
| 380 فولت / 400 فولت | 9 | 12 | 18 | 25 | 32 | ||
| 660 فولت / 690 فولت | 6.5 | 8.9 | 12 | 18 | 22 | ||
| قدرة AC-3 للمرحلة 3 محرك قفص السنجاب (AC-3) KW |
220 فولت / 230 فولت | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380 فولت / 400 فولت | 4 | 5.5 | 7.5 | 11 | 15 | ||
| 660 فولت / 690 فولت | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| تردد التشغيل (مرات / ساعة) | الحياة الكهربائية | 1200 | 600 | ||||
| الحياة الميكانيكية | 3600 | ||||||
| AC-3 الحياة الكهربائية (10000 / مرة) | 100 | 100 | 100 | 100 | 80 | ||
| الحياة الميكانيكية (10000 / مرة) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| نوع الصمامات المجهزة | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| جهد إمداد التحكم المقدر لنا (V) | 50/60 هرتز | 12 ～ 480 | |||||
| نطاق العملية | سحب | (85٪ 110٪) نحن + 40 ℃ | |||||
| الافراج | (20٪ ～ 75٪) لنا -5 ℃ | ||||||
| متوسط طاقة ملف التيار المتردد (VA) | بداية | 70 | 110 | ||||
| حفظ | 8 | 11 | |||||
| فئة كفاءة الطاقة | فئة 3 | ||||||
| الفقد الحراري (W) | 2 3 | 3 4 | |||||
| وقت التشغيل (مللي ثانية) | قريب | 12 ～ 35 | |||||
| فترة راحة | 5 20 | ||||||
| الأسلاك الدائرة الرئيسية | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | 1 ～ 4 | 1.5 6 | 1.5 10 | 2.5 ～ 10 |
| 2 عود | 1 ～ 4 | 1 ～ 4 | 1.5 6 | 1.5 6 | 2.5 ～ 10 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | 1 ～ 4 | 1 6 | 1 6 | 1 10 | |
| 2 عود | 1 2.5 | 1 2.5 | 1 ～ 4 | 1 ～ 4 | 1.5 6 | ||
| سلك صلب (㎟) | 1 عصا | 1 ～ 4 | 1 ～ 4 | 1.5 6 | 1.5 6 | 1.5 10 | |
| 2 عود | 1 ～ 4 | 1 ～ 4 | 1.5 6 | 1.5 6 | 2.5 ～ 10 | ||
| حجم المسمار التثبيت | M3.5 | م 4 | |||||
| شد عزم الربط (نيوتن متر) | 0.8 | 1.2 | |||||
| حلقة الأسلاك التحكم | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 |
| 2 عود | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 عود | 1 2.5 | 1 2.5 | 1 2.5 | 1 2.5 | 1 2.5 | ||
| سلك صلب (㎟) | 1 عصا | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 عود | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| حجم المسمار التثبيت | M3.5 | ||||||
| شد عزم الربط (نيوتن متر) | 0.8 | ||||||
أبعاد التثبيت:
| يكتب | ماكس | ب ماكس | سي ماكس | أ | ب | ∅ |
| SC1-09 ～ 18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25 32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40 ～ 65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80 95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
