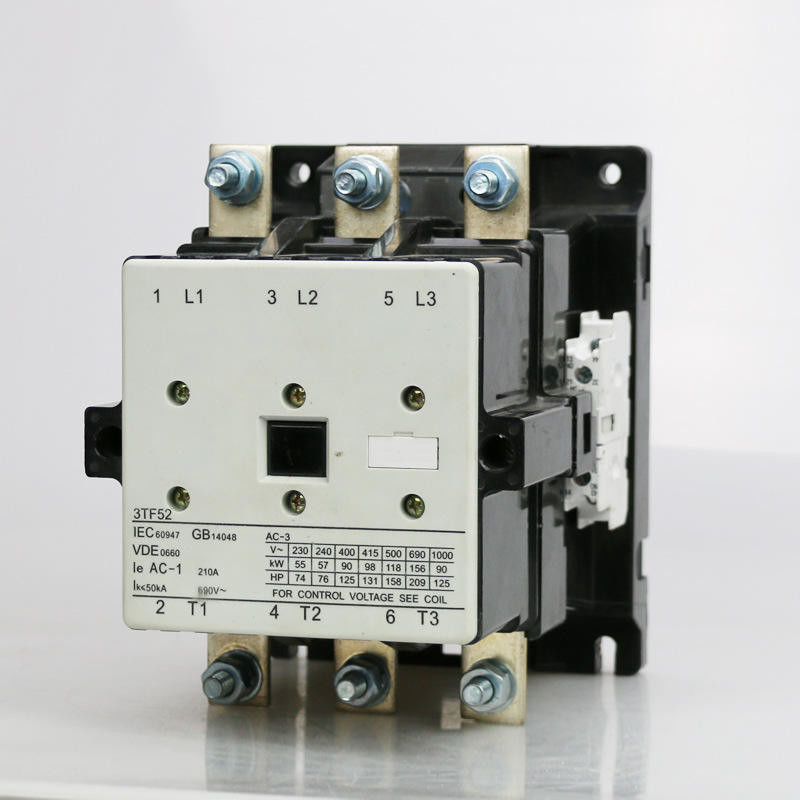

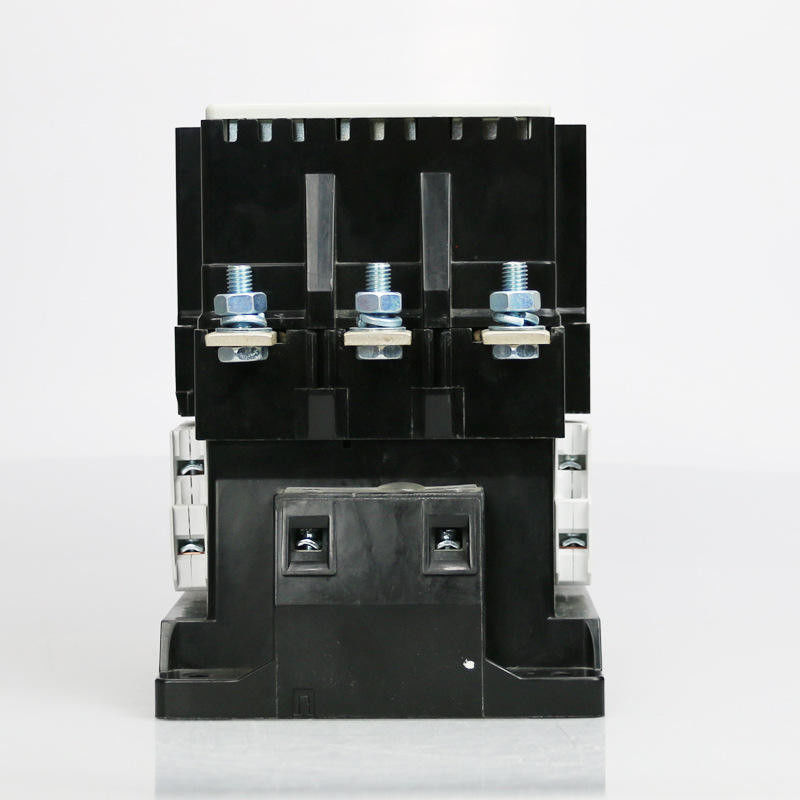

موصل مغناطيسي 3TF من سلسلة 3P AC 24V 120V 240V 480V 220V 3TF52
التطبيقات:
موصلات الطاقة 3TF مناسبة للتبديل والتحكم في قفص السنجاب ومحركات الحلقة المنزلقة بالإضافة إلى أحمال التيار المتردد الأخرى ،
مثل الملفات اللولبية والمكثفات وأحمال الإضاءة وأحمال التسخين وأحمال المحولات.
المعايير:
تتوافق الموصلات مع IS / IEC 60947-4-1.كما أنها تحمل علامة CE.
وحدة التغذية المنسقة:
تم اختبار الموصلات والمرحلات الثنائية للتنسيق من النوع 2 عند Iq = 50kA ، 415V AC ، 50Hz وفقًا لـ IS / IEC 60947-4-1 ، لكليهما
حماية الصمامات وكذلك مغذيات المحرك عديمة الصمامات.
المعلمات الرئيسية والأداء الفني:
| يكتب | STF52 | STF53 | STF54 | STF55 | STF56 | STF57 | ||
| تيار التسخين المقدر (A) | 210 | 210 | 300 | 300 | 400 | 550 | ||
| جهد العزل المقدر (V) | 690 | |||||||
| تصنيف الجهد تحمل تأثير (KV) | 6 | |||||||
| القدرة على صنع المقدرة | 10le | |||||||
| تصنيف قدرة كسر | 8le | |||||||
| أعمدة | 3 | |||||||
| الاتصال مساعد | 2NO + 2NC | 2NO + 2NC | 2NO + 2NC | 2NO + 2NC | 2NO + 2NC | 2NO + 2NC | ||
| تيار تحمل الوقت القصير (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
تصنيف العمل الحالي (A) |
380 فولت | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| قوة المحرك القابلة للتحكم (KW) 50 هرتز |
AC-3 | 220 فولت | 55 | 64 | 78 | 93 | 125 | 145 |
| 380 فولت | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500 فولت | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660 فولت | 156 | 156 | 235 | 235 | 375 | 375 | ||
| AC-4 | 380 فولت | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660 فولت | 66 | 86 | 100 | 114 | 140 | 140 | ||
| تردد التشغيل (مرات / ساعة) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| الحياة الكهربائية (10000 / مرة) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| الحياة الميكانيكية (10000 / مرة) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| جذب تحمل جهد عمل الملف (AC) | (85٪ 110٪) نحن + 40 ℃ | |||||||
| جذب استهلاك طاقة الملف | حفظ (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
| البيك اب (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| التيار الحراري التقليدي التلامس الإضافي (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| جهد العزل المقنن للتلامس الإضافي (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| تصنيف الاتصال الإضافي الحالي العمل (A) | AC-15 | 380 فولت | 4 | 4 | 4 | 4 | 4 | 4 |
| 220 فولت | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110 فولت | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220 فولت | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
حالة العمل والتركيب:
* درجة حرارة الهواء المحيط: -5 - + 40 ℃ ومتوسط لا يزيد عن + 35 خلال 24 ساعة ؛
* الارتفاع: ≤ 2000 م ؛
* حالة الهواء: عندما تكون أعلى درجة حرارة + 40 درجة مئوية ، فإن الرطوبة النسبية للهواء لا تصل إلى 50٪ ، ولكن يسمح بزيادة الرطوبة عند درجة حرارة منخفضة.مثل 90٪ رطوبة عند 20.يجب أخذ ندى المكثفات في الاعتبار عند درجة حرارة منخفضة ؛
* درجة التلوث: فئة 3
* فئة التثبيت: III
* درجة الحماية: IP20
* حالة التركيب: يجب ألا تزيد زاوية الانحدار بين جانب التركيب والجانب الرأسي عن ± 5 ℃
* التأثير والاهتزاز: يجب تثبيت الموصل وتشغيله في ظل ظروف عدم وجود اهتزاز وتأثير واهتزاز واضحين.
أبعاد المظهر والتركيب:
أبعاد التثبيت:
| يكتب | ماكس | ب ماكس | سي ماكس | أ | ب | ∅ |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9.0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9.0 |
