| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YOKG |
| إصدار الشهادات: | CE,TUV,CB |
| رقم الموديل: | STF46، STF47، STF48، STF49، STF50، STF51، STF52، STF53 |
| الحد الأدنى لكمية: | 100 قطعة |
| الأسعار: | negotiable |
| تفاصيل التغليف: | يتم تعبئة كل وحدة في صندوق داخلي فردي واحد |
| وقت التسليم: | 15 يومًا أو يعتمد على طلب QTYS |
| شروط الدفع: | L / C ، D / P ، T / T |
| القدرة على العرض: | 100000 جهاز كمبيوتر شخصى شهريا |
| النوع الصناعي: | ايه سي-3 | اسم المنتج: | قواطع التيار المتردد |
|---|---|---|---|
| طلب: | التحكم في محرك التيار المتردد | تكرار: | 50 هرتز/60 هرتز |
| نوع الكهرباء: | تكييف | معيار: | IEC60947-4 |
| إبراز: | 2NO 3 Pole AC Contactor,Electric 3 Pole AC Contactor,3 Pole AC Contactor 110V |
||

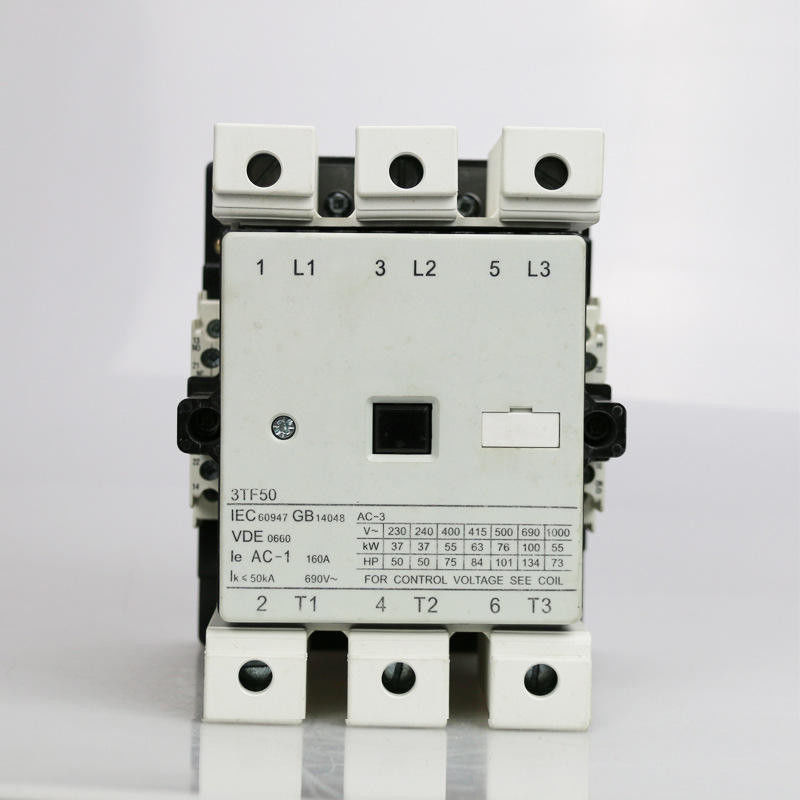

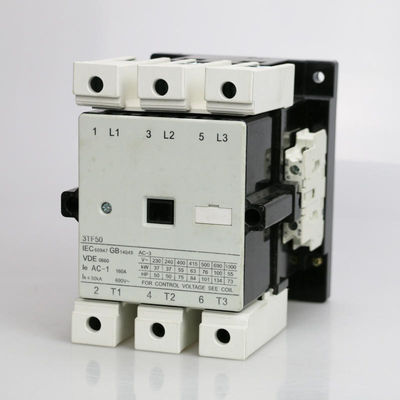

2NO 2NC TF50 100A 3P موصل كهربائي متردد 220 فولت 380 فولت 110 فولت
التطبيق:
موصل التيار المتردد من سلسلة SFC (يشار إليه فيما بعد بالموصل) مناسب للاستخدام في الدوائر التي تصل إلى الجهد المقنن 690 فولت تيار متردد 50 هرتز أو 60 هرتز، وجهد العزل المقنن 690 فولت، والتيار المقنن من 9 أمبير إلى 475 أمبير عند جهد التشغيل المقنن 380 فولت في نوع التطبيق AC-3، ويستخدم للاتصال وقطع الدائرة لمسافات طويلة. الموصل مناسب للبدء والتحكم المتكرر في محركات التيار المتردد.
يتوافق هذا الموصل من السلسلة مع GB 14048، IEC60947-4-1
يتم ترتيب نقاط التلامس المساعدة 2NO+2NC كحد أقصى. يتم استخدام اتصال مرن بين حامل نقطة التلامس والقلب.
يمكن تركيب جميع منتجات السلسلة بالبراغي، كما يمكن تركيب الموصلات le≤32A بواسطة سكة التركيب.
المعلمات الرئيسية والأداء الفني:
| النوع | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| تيار التسخين المقنن (أمبير) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| جهد العزل المقنن (فولت) | 690 | |||||||
| جهد تحمل الصدمات المقنن (كيلو فولت) | 6 | |||||||
| قدرة التوصيل المقننة | 10le | |||||||
| قدرة الفصل المقننة | 8le | |||||||
| الأقطاب | 3 | |||||||
| نقطة التلامس المساعدة | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| تيار التحمل قصير الأمد (أمبير) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
تيار التشغيل المقنن (أمبير) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| قدرة المحرك القابلة للتحكم (كيلو واط) 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| تردد التشغيل (مرة/ساعة) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| العمر الكهربائي (10000/مرة) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| العمر الميكانيكي (10000/مرة) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| تحمل جهد تشغيل ملف الجذب (تيار متردد) | (85%~110%)Us +40℃ | |||||||
| استهلاك طاقة ملف الجذب | الاحتفاظ (فولت أمبير) | 17 | 17 | 32 | 32 | 39 | 39 | |
| الالتقاط (فولت أمبير) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| التيار الحراري التقليدي لنقطة التلامس المساعدة (أمبير) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| جهد العزل المقنن لنقطة التلامس المساعدة (فولت) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| تيار التشغيل المقنن لنقطة التلامس المساعدة (أمبير) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
خاصية الهيكل:
* تصميم آمن ضد الكهرباء، أكثر أمانًا وموثوقية
* ميزة الحجم الصغير، الوزن الخفيف، غرفة القوس مغلقة، مسافة قوس كهربائي صغيرة
* هيكل إطفاء القوس مبتكر، تآكل نقاط التلامس صغير، مع عمر كهربائي طويل
* تشغيل المغناطيس له العديد من المزايا مثل الموثوقية الجيدة، مقاومة الصدمات، التعب وما إلى ذلك مزايا كبيرة
* تحتوي نقطة التلامس على زوجين من نقاط التلامس المساعدة المفتوحة والمغلقة بشكل طبيعي، بالإضافة إلى ذلك، يمكن تركيب المزيد من نقاط التلامس المساعدة
* باستثناء الشد بالبراغي، يمكن شد الموصل بسكة تركيب قياسية بطول 35 مم
الأبعاد الخارجية والتركيب:
أبعاد التركيب:
| النوع | A max | B max | C max | a | b | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
