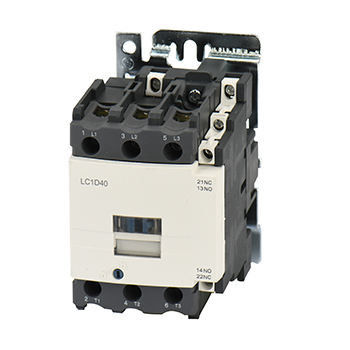

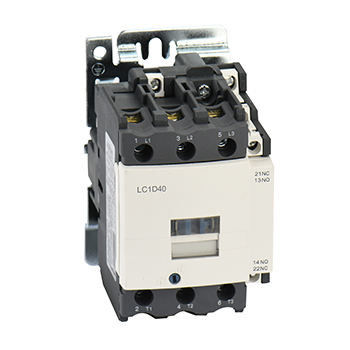

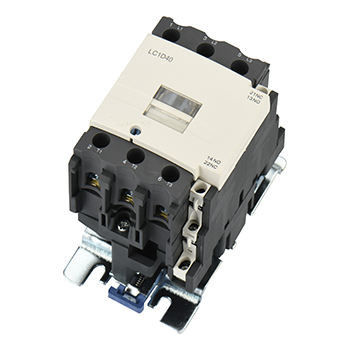

LC1D Series 40A 220v 1NO + 1NC Telemecanique Contactor مع وظيفة مخطط الأسلاك
عام:
التثبيت: تثبيت Din rail / المسمار
إصدار الشهادات: CE، CB، TUV
المعيار: IEC 60947-1 ، IEC 60947-4-1
درجة الحرارة المحيطة: -5 درجة مئوية ~ + 40 درجة مئوية
قدرة الأسلاك (مم):1.5 - 35
تكرار:50/60 هرتز
ارتفاع:≤ 2000 م
درجة التلوث:فئة 3
فئة التثبيت:ثالثا
درجة الحماية:IP20
سمات:
1. هذا موصل SC1 AC مع غطاء غبار للحماية وأكثر جمالا.
2. مع التتابع الحراري ، يتم دمجها في البادئ الكهرومغناطيسي.
3. مجموعة كاملة من الملحقات
4. مجموعة الاتصال المساعدة علقت / الجانب معلق
5.Time تأخير الاتصال المساعد
النموذج والتضمين:
المعلمات الرئيسية والأداء الفني:
| يكتب | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| تيار التسخين المقدر (A) | 50 | 60 | 80 | 110 | 110 | ||
| جهد العزل المقدر (V) | 690 | ||||||
| تصنيف الجهد تحمل تأثير (KV) | 6 | ||||||
| القدرة على صنع المقدرة | 10le | ||||||
| تصنيف قدرة كسر | 8le | ||||||
| أعمدة | 3 | ||||||
| الاتصال مساعد | 1NO + 1NC | ||||||
| تيار تحمل الوقت القصير (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 تصنيف العمل الحالي (A) |
220 فولت / 230 فولت | 40 | 50 | 65 | 80 | 95 | |
| 380 فولت / 400 فولت | 40 | 50 | 65 | 80 | 95 | ||
| 660 فولت / 690 فولت | 34 | 39 | 42 | 49 | 49 | ||
| قدرة AC-3 للمرحلة 3 محرك قفص السنجاب (AC-3) KW |
220 فولت / 230 فولت | 11 | 15 | 18.5 | 22 | 25 | |
| 380 فولت / 400 فولت | 18.5 | 22 | 30 | 37 | 45 | ||
| 660 فولت / 690 فولت | 30 | 33 | 37 | 45 | 45 | ||
| تردد التشغيل (مرات / ساعة) | الحياة الكهربائية | 600 | |||||
| الحياة الميكانيكية | 3600 | ||||||
| AC-3 الحياة الكهربائية (10000 / مرة) | 80 | 60 | 60 | 60 | 60 | ||
| الحياة الميكانيكية (10000 / مرة) | 800 | 800 | 800 | 600 | 600 | ||
| نوع الصمامات المجهزة | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| جهد إمداد التحكم المقدر لنا (V) | 50/60 هرتز | 12 ～ 480 | |||||
| نطاق العملية | سحب | (85٪ 110٪) نحن + 40 ℃ | |||||
| الافراج | (20٪ ～ 75٪) لنا -5 ℃ | ||||||
| متوسط طاقة ملف التيار المتردد (VA) | بداية | 200 | |||||
| حفظ | 20 | ||||||
| فئة كفاءة الطاقة | فئة 3 | ||||||
| الفقد الحراري (W) | 6 ～ 10 | ||||||
| وقت التشغيل (مللي ثانية) | قريب | 20 25 | 20 35 | ||||
| فترة راحة | 8 15 | 8 20 | |||||
| الأسلاك الدائرة الرئيسية | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 2.5 ～ 25 | 2.5 ～ 25 | 2.5 ～ 25 | 4 50 | 4 50 |
| 2 عود | 2.5 ～ 16 | 2.5 ～ 16 | 2.5 ～ 16 | 4 25 | 4 25 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 2.5 ～ 25 | 2.5 ～ 25 | 2.5 ～ 25 | 4 50 | 4 50 | |
| 2 عود | 2.5 ～ 10 | 2.5 ～ 10 | 2.5 ～ 10 | 4 ～ 16 | 4 ～ 16 | ||
| سلك صلب (㎟) | 1 عصا | 2.5 ～ 25 | 2.5 ～ 25 | 2.5 ～ 25 | 4 50 | 4 50 | |
| 2 عود | 2.5 ～ 16 | 2.5 ～ 16 | 2.5 ～ 16 | 4 25 | 4 25 | ||
| حجم المسمار التثبيت | م 8 | م 10 | |||||
| شد عزم الربط (نيوتن متر) | 3.5 | 4 | |||||
| حلقة الأسلاك التحكم | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 |
| 2 عود | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 عود | 1 2.5 | 1 2.5 | 1 2.5 | 1 2.5 | 1 2.5 | ||
| سلك صلب (㎟) | 1 عصا | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 عود | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| حجم المسمار التثبيت | M3.5 | ||||||
| شد عزم الربط (نيوتن متر) | 0.8 | ||||||
أبعاد المظهر والتركيب:
أبعاد التثبيت:
| يكتب | ماكس | ب ماكس | سي ماكس | أ | ب | ∅ |
| SC1-40 ～ 65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80 95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
التعليمات:
س: هل أنت الصانع أم التاجر؟
ج: نحن المصنع لتبديل إمدادات الطاقة ، وكذلك المنتجات الأخرى ، المنتجات ذات جودة عالية وبأسعار معقولة.
س: ما هو وقت الرصاص؟
ج: المهلة الزمنية عادة ما تكون من 5 إلى 20 يومًا ، فهي تعتمد على منتجك والكمية الدقيقة.
س: هل تقبل OEM؟
ج: نعم ، إنه موضع ترحيب كبير.
