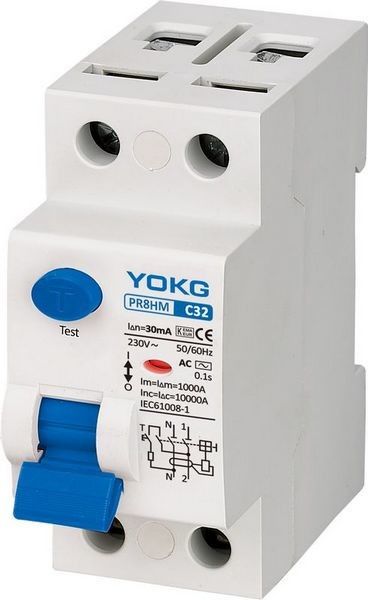

2P قواطع دوائر RCBO 10kA ماس كهربائى للتسرب على حماية الحمل
وظيفة:
التحكم بالدوائر الكهربائية
♦ حماية الناس من الاتصالات غير المباشرة وحماية إضافية ضد المخالطين المباشرين
حماية المنشآت من مخاطر الحريق نتيجة لأعطال العزل
تستخدم قواطع التيار المتبقي في الإسكان ، والقطاع الثالث ، والصناعة
♦ دعم تركيب 35 مم Din-rail
اختيار:
♦ شكل موجة قابل للكشف
♦ نوع التيار المتردد
RCCB الذي يتم ضمان التعثر فيه للتيارات المتناوبة الجيبية المتبقية ، سواء تم تطبيقها فجأة أو ترتفع ببطء ، الرمز
♦ نوع
RCCB الذي يضمن التعثر بالنسبة للتيارات المتناوبة الجيبية المتبقية والتيارات المباشرة النابضة المتبقية ، سواء تم تطبيقها فجأة أو تباطؤ الارتفاع ، الرمز
حساسية التعثر:
♦ 30 مللي أمبير - حماية إضافية ضد الاتصال المباشر
♦ 100mA - منسق مع نظام الأرض وفقًا للصيغة In ＜ 50 / R ، لتوفير الحماية ضد الملامسات غير المباشرة
♦ 300mA ، حماية ضد الاتصالات غير المباشرة ، وكذلك خطر نشوب حريق
وقت التعثر:
♦ لحظية
يضمن التعثر الفوري (بدون تأخير زمني)
♦ تأخير زمني قصير
يضمن أي تعثر لا يقل عن 10 مللي ثانية
♦ انتقائي
يضمن التمييز التام مع وضع التجمع الكونغولي من أجل الديمقراطية غير الانتقائي في اتجاه مجرى النهر
مخطط الاتصال:
مخطط خط التوزيع:
تحديد:

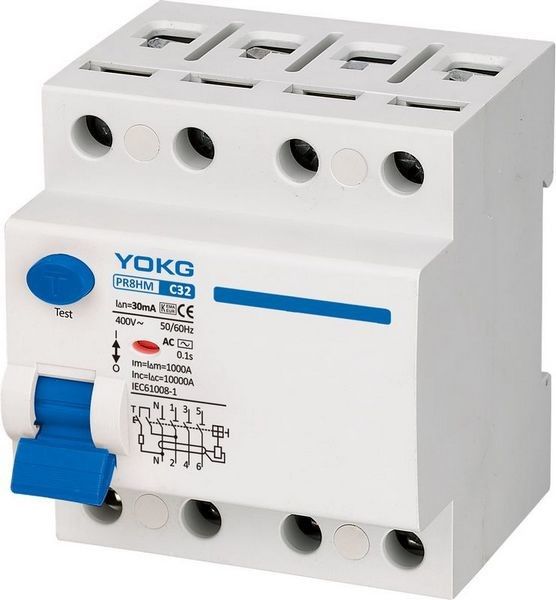

| أعمدة | 2P ، 4P |
| المواصفات الكهربائية | |
| التصنيف الحالي (A) In | من 16 إلى 100 أمبير |
| تصنيف الجهد العمل (V) Ue | 2P: 230 ، 4P: 400 |
| الجهد المعزول المقدر (V) Ui | 500 |
| النبضة تحمل الجهد (kV) Uimp | 6 |
| قدرة كسر الدائرة القصيرة المقدرة (kA) Inc / I n | 6 |
| التصنيف الحالي المتبقي (مللي أمبير) I △ n | 10،30،100،300 |
| تصنيف القدرة المتبقية وكسر القدرة (A) أنا △ م | 1000 |
| نوع العمل الحالي المتبقي | AC ، AC + S ، A |
| نوع الحماية الحالية المتبقية | إلكتروني |
| جهد اختبار عازل (kV) | 2.5 |
| عمر الخدمة الميكانيكية القيمة المعيارية | 4000 |
| (OC) قيمة المعيار الكهربائي | 2000 |
| التحكم والدلالة | |
| إصدار التحويلة (SHT) | لا أحد |
| إطلاق انخفاض الجهد (UVT) | لا أحد |
| جهة اتصال مساعدة (AUX) | لا أحد |
| مؤشر موقف الاتصال | لا أحد |
| دلالة خطأ | إفتراضي |
| التوصيل والتركيب | |
| درجة الحرارة المحيطة (بمتوسط يومي 35 ℃) | -5 ℃ ～ + 40 ℃ |
| درجة الحماية من جميع الجوانب | IP40 |
| محطة اتصال | IP20 |
| سلك (متر مكعب) | 35 |
| بسبار (متر مكعب) | 35 |
| تصاعد | كابل / بسبار |
| درجة الحرارة المرجعية لتحديد العنصر الحراري | 30 |
| درجة التلوث | 2 |
| درجة حرارة التخزين (℃) | -25 درجة مئوية +70 درجة مئوية |
| اتصال | قمة |
| الأبعاد (مم) أ (2P / 4P) | 36/72 |
| ب (2P / 4P) | 84/84 |
| ج (2P / 4P) | 79.5 / 79.5 |
