| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YOKG |
| إصدار الشهادات: | CE, KEMA |
| رقم الموديل: | PR8NM |
| الحد الأدنى لكمية: | 100 قطعة |
| الأسعار: | negotiable |
| تفاصيل التغليف: | التعبئة القياسية للتصدير أو حسب طلب العميل |
| وقت التسليم: | 15 يومًا أو يعتمد على طلب QTYS |
| شروط الدفع: | L / C ، D / P ، T / T |
| القدرة على العرض: | 100000 قطعة في الشهر |
| اسم المنتج: | حامي التسرب ، RCBO | أمبير: | من 16 إلى 100 أمبير |
|---|---|---|---|
| الفولطية: | 230 فولت ، 400 فولت تيار متردد | تصنيف التيار المتبقي: | 10 مللي أمبير ، 30 مللي أمبير ، 100 مللي أمبير ، 300 مللي أمبير |
| نوع الحماية: | الكهرومغناطيسي | أعمدة: | 2P ، 4P |
| نوع العمل الحالي المتبقي: | AC ، AC + S ، A ، A + S | نوع اتصال المحطة الطرفية: | كابل ، بسبار |
| إبراز: | قاطع الدائرة الكهرومغناطيسية 6kA,قاطع الدائرة 100A RCBO,6kA 100 أمبير RCBO |
||

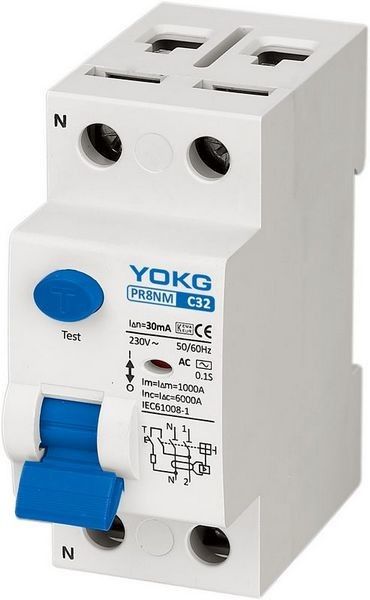

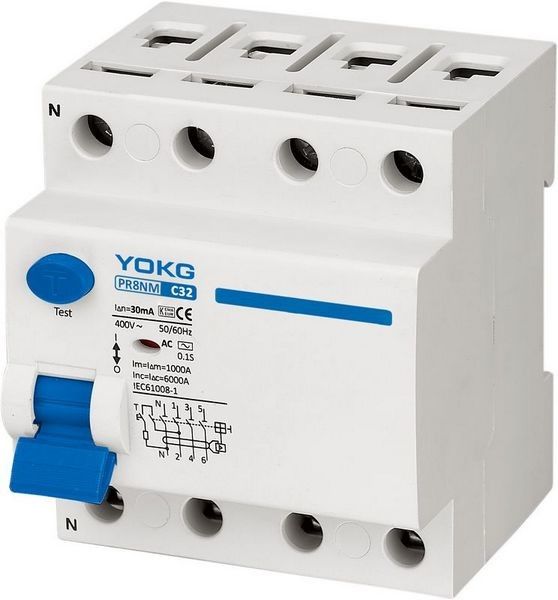

حامي التسرب الكهرومغناطيسي PR8NM 6kA RCBO 16-100A قاطع الدائرة
يحتوي قواطع الدائرة الكهرومغناطيسية على المزايا التالية:
1. الدوائر الكهربائية التحكم
2. حماية الناس من الاتصالات غير المباشرة وحماية إضافية ضد الاتصالات المباشرة
3. حماية المنشآت من مخاطر الحريق نتيجة لأعطال العزل
4. تستخدم قواطع التيار المتبقي في الإسكان ، والقطاع الثالث ، والصناعة
5. دعم تركيب 35mm Din-rail
حساسية التعثر:
♦ 30 مللي أمبير - حماية إضافية ضد الاتصال المباشر
♦ 100mA - منسق مع نظام الأرض وفقًا للصيغة In ＜ 50 / R ، لتوفير الحماية ضد الملامسات غير المباشرة
♦ 300mA ، حماية ضد الاتصالات غير المباشرة ، وكذلك خطر نشوب حريق
تحديد:
| أعمدة | 2P ، 4P |
| المواصفات الكهربائية | |
| التصنيف الحالي (A) In | من 16 إلى 100 أمبير |
| تصنيف الجهد العمل (V) Ue | 2P: 230 ، 4P: 400 |
| الجهد المعزول المقدر (V) Ui | 500 |
| النبضة تحمل الجهد (kV) Uimp | 6 |
| قدرة كسر الدائرة القصيرة المقدرة (kA) Inc / I n | 6 |
| التصنيف الحالي المتبقي (مللي أمبير) I △ n | 10،30،100،300 |
| تصنيف القدرة المتبقية وكسر القدرة (A) أنا △ م | 1000 |
| نوع العمل الحالي المتبقي | AC ، AC + S ، A ، A + S |
| نوع الحماية الحالية المتبقية | الكهرومغناطيسي |
| جهد اختبار عازل (kV) | 2.5 |
| عمر الخدمة الميكانيكية القيمة المعيارية | 4000 |
| (OC) قيمة المعيار الكهربائي | 2000 |
| التحكم والدلالة | |
| إصدار التحويلة (SHT) | لا أحد |
| إطلاق انخفاض الجهد (UVT) | لا أحد |
| جهة اتصال مساعدة (AUX) | لا أحد |
| مؤشر موقف الاتصال | لا أحد |
| دلالة خطأ | إفتراضي |
| التوصيل والتركيب | |
| درجة الحرارة المحيطة (بمتوسط يومي 35 ℃) | -5 ℃ ～ + 40 ℃ |
| درجة الحماية من جميع الجوانب | IP40 |
| محطة اتصال | IP20 |
| سلك (متر مكعب) | 35 |
| بسبار (متر مكعب) | 35 |
| تصاعد | كابل / بسبار |
| درجة الحرارة المرجعية لتحديد العنصر الحراري | 30 |
| درجة التلوث | 2 |
| درجة حرارة التخزين (℃) | -25 درجة مئوية +70 درجة مئوية |
| اتصال | قمة |
| الأبعاد (مم) أ (2P / 4P) | 36/72 |
| ب (2P / 4P) | 84/84 |
| ج (2P / 4P) | 79.5 / 79.5 |
اختيار:
♦ شكل موجة قابل للكشف
♦ نوع التيار المتردد
♦ نوع
RCCB الذي يضمن التعثر بالنسبة للتيارات المتناوبة الجيبية المتبقية والتيارات المباشرة النابضة المتبقية ، سواء تم تطبيقها فجأة أو تباطؤ الارتفاع ، الرمز
وقت التعثر:
♦ لحظية:يمكن ضمان التعثر الفوري (بدون تأخير زمني)
♦ تأخير زمني قصير:يمكن ضمان أي تعثر لا يقل عن 10 مللي ثانية
♦ انتقائي:يتم ضمان التمييز التام مع التجمع الكونغولي من أجل الديمقراطية غير الانتقائي الموضوعة في اتجاه مجرى النهر.
مخطط الاتصال:
مخطط خط التوزيع:
