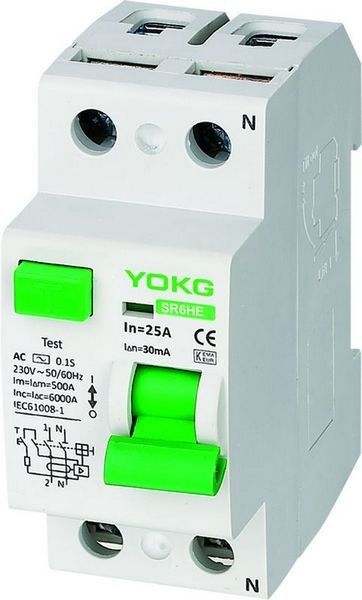

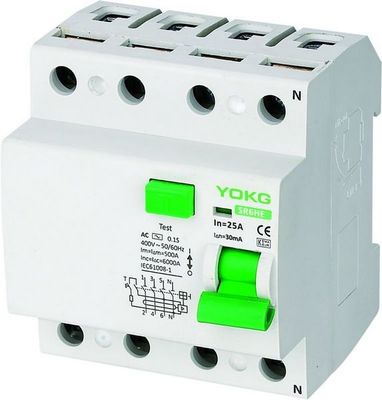

قاطع دارة التسرب SR6HE 63A واقي منزلي إلكتروني 2P ، 4P
وظيفة:
التحكم بالدوائر الكهربائية
♦ حماية الناس من الاتصالات غير المباشرة وحماية إضافية ضد المخالطين المباشرين
حماية المنشآت من مخاطر الحريق نتيجة لأعطال العزل
تستخدم قواطع التيار المتبقي في الإسكان ، والقطاع الثالث ، والصناعة
♦ دعم تركيب 35 مم Din-rail
اختيار:
♦ شكل موجة قابل للكشف
♦ نوع التيار المتردد
♦ نوع
RCCB الذي يضمن التعثر بالنسبة للتيارات المتناوبة الجيبية المتبقية والتيارات المباشرة النابضة المتبقية ، سواء تم تطبيقها فجأة أو تباطؤ الارتفاع ، الرمز
تحديد:
أعمدة | 2P ، 4P |
المواصفات الكهربائية | |
التصنيف الحالي (A) In | 16-63 أ |
تصنيف الجهد العمل (V) Ue | 2P: 230 ، 4P: 400 |
الجهد المعزول المقدر (V) Ui | 500 |
النبضة تحمل الجهد (kV) Uimp | 6 |
قدرة كسر الدائرة القصيرة المقدرة (kA) Inc / I n | 6 |
التصنيف الحالي المتبقي (مللي أمبير) I △ n | 10،30،100،300 |
تصنيف القدرة المتبقية وكسر القدرة (A) أنا △ م | 1000 |
نوع العمل الحالي المتبقي | AC ، AC + S ، A |
نوع الحماية الحالية المتبقية | إلكتروني |
جهد اختبار عازل (kV) | 2.5 |
عمر الخدمة الميكانيكية القيمة المعيارية | 4000 |
(OC) قيمة المعيار الكهربائي | 2000 |
التحكم والدلالة | |
إصدار التحويلة (SHT) | لا أحد |
إطلاق انخفاض الجهد (UVT) | لا أحد |
جهة اتصال مساعدة (AUX) | لا أحد |
مؤشر موقف الاتصال | لا أحد |
دلالة خطأ | إفتراضي |
التوصيل والتركيب | |
درجة الحرارة المحيطة (بمتوسط يومي 35 ℃) | -5 ℃ ~ + 40 ℃ |
درجة الحماية من جميع الجوانب | IP40 |
محطة اتصال | IP20 |
سلك (متر مكعب) | 16 |
بسبار (متر مكعب) | 25 |
تصاعد | كابل / بسبار |
درجة الحرارة المرجعية لتحديد العنصر الحراري | 30 |
درجة التلوث | 2 |
درجة حرارة التخزين (℃) | -25 درجة مئوية +70 درجة مئوية |
اتصال | قمة |
الأبعاد (مم) أ (2P / 4P) | 35/70 |
ب (2P / 4P) | 81/81 |
ج (2P / 4P) | 77.5 / 77.5 |
حساسية التعثر:
♦ 30 مللي أمبير - حماية إضافية ضد الاتصال المباشر
♦ 100mA - منسق مع نظام الأرض وفقًا للصيغة In < 50 / R ، لتوفير الحماية ضد الملامسات غير المباشرة
♦ 300mA ، حماية ضد الاتصالات غير المباشرة ، وكذلك خطر نشوب حريق
وقت التعثر:
♦ لحظية
يضمن التعثر الفوري (بدون تأخير زمني)
♦ تأخير زمني قصير
يضمن أي تعثر لا يقل عن 10 مللي ثانية
♦ انتقائي
يضمن التمييز التام مع وضع التجمع الكونغولي من أجل الديمقراطية غير الانتقائي في اتجاه مجرى النهر
مخطط الاتصال:
مخطط خط التوزيع:
