| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YOKG |
| إصدار الشهادات: | CE, KEMA |
| رقم الموديل: | SR6HM |
| الحد الأدنى لكمية: | 100 قطعة |
| الأسعار: | negotiable |
| تفاصيل التغليف: | يتم تعبئة كل وحدة في صندوق داخلي فردي واحد |
| وقت التسليم: | 15 يومًا أو يعتمد على طلب QTYS |
| شروط الدفع: | L / C ، D / P ، T / T |
| القدرة على العرض: | 100000 قطعة في الشهر |
| اسم المنتج: | حامي التسرب ، RCCB | أمبير: | 16-63 أ |
|---|---|---|---|
| الفولطية: | 230 فولت ، 400 فولت تيار متردد | تصنيف التيار المتبقي: | 10 مللي أمبير ، 30 مللي أمبير ، 100 مللي أمبير ، 300 مللي أمبير |
| نوع الحماية: | الكهرومغناطيسي | أعمدة: | 2P ، 4P |
| نوع العمل الحالي المتبقي: | AC ، AC + S ، A | مناسبات: | المنزل والفنادق والصناعة |
| إبراز: | واقي التسرب الكهرومغناطيسي,واقي التسرب SR6HM,كهرومغناطيسي rccb 63 أمبير 4 أقطاب |
||

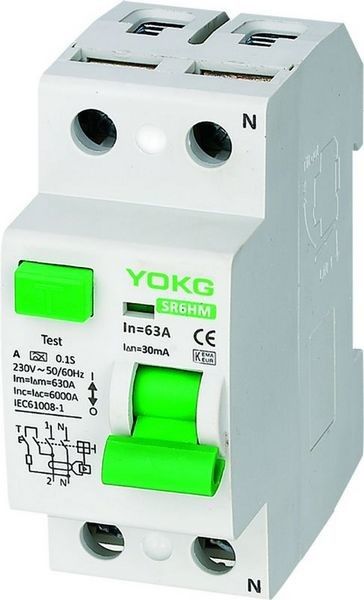

واقي التسرب الكهرومغناطيسي SR6HM RCCB 16-63A في 2P ، 4 أقطاب
وظيفة:
التحكم بالدوائر الكهربائية
♦ حماية الناس من الاتصالات غير المباشرة وحماية إضافية ضد المخالطين المباشرين
حماية المنشآت من مخاطر الحريق نتيجة لأعطال العزل
تستخدم قواطع التيار المتبقي في الإسكان ، والقطاع الثالث ، والصناعة
♦ دعم تركيب 35 مم Din-rail
اختيار:
♦ شكل موجة قابل للكشف
♦ نوع التيار المتردد
RCCB الذي يتم ضمان التعثر فيه للتيارات المتناوبة الجيبية المتبقية ، سواء تم تطبيقها فجأة أو ترتفع ببطء ، الرمز
♦ نوع
RCCB الذي يضمن التعثر بالنسبة للتيارات المتناوبة الجيبية المتبقية والتيارات المباشرة النابضة المتبقية ، سواء تم تطبيقها فجأة أو تباطؤ الارتفاع ، الرمز
حساسية التعثر:
♦ 30 مللي أمبير - حماية إضافية ضد الاتصال المباشر
♦ 100mA - منسق مع نظام الأرض وفقًا للصيغة In ＜ 50 / R ، لتوفير الحماية ضد الملامسات غير المباشرة
♦ 300mA ، حماية ضد الاتصالات غير المباشرة ، وكذلك خطر نشوب حريق
وقت التعثر:
♦ لحظية
يضمن التعثر الفوري (بدون تأخير زمني)
♦ تأخير زمني قصير
يضمن أي تعثر لا يقل عن 10 مللي ثانية
♦ انتقائي
يضمن التمييز التام مع وضع التجمع الكونغولي من أجل الديمقراطية غير الانتقائي في اتجاه مجرى النهر
مخطط الاتصال:
مخطط خط التوزيع:
جهاز:
تحديد:
| أعمدة | 2P ، 4P |
| المواصفات الكهربائية | |
| التصنيف الحالي (A) In | 16-63 أ |
| تصنيف الجهد العمل (V) Ue | 2P: 230 ، 4P: 400 |
| الجهد المعزول المقدر (V) Ui | 500 |
| النبضة تحمل الجهد (kV) Uimp | 6 |
| قدرة كسر الدائرة القصيرة المقدرة (kA) Inc / I n | 6 |
| التصنيف الحالي المتبقي (مللي أمبير) I △ n | 10،30،100،300 |
| تصنيف القدرة المتبقية وكسر القدرة (A) أنا △ م | 500 (≤50A) ، 630 (63A) |
| نوع العمل الحالي المتبقي | أس ، أ |
| نوع الحماية الحالية المتبقية | الكهرومغناطيسي |
| جهد اختبار عازل (kV) | 2.5 |
| عمر الخدمة الميكانيكية القيمة المعيارية | 4000 |
| (OC) قيمة المعيار الكهربائي | 2000 |
| التحكم والدلالة | |
| إصدار التحويلة (SHT) | لا أحد |
| إطلاق انخفاض الجهد (UVT) | لا أحد |
| جهة اتصال مساعدة (AUX) | لا أحد |
| مؤشر موقف الاتصال | لا أحد |
| دلالة خطأ | إفتراضي |
| التوصيل والتركيب | |
| درجة الحرارة المحيطة (بمتوسط يومي 35 ℃) | -5 ℃ ～ + 40 ℃ |
| درجة الحماية من جميع الجوانب | IP40 |
| محطة اتصال | IP20 |
| سلك (متر مكعب) | 16 |
| بسبار (متر مكعب) | 25 |
| تصاعد | كابل / بسبار |
| درجة الحرارة المرجعية لتحديد العنصر الحراري | 30 |
| درجة التلوث | 2 |
| درجة حرارة التخزين (℃) | -25 درجة مئوية +70 درجة مئوية |
| اتصال | فوق وتحت |
| الأبعاد (مم) أ (2P / 4P) | 35/70 |
| ب (2P / 4P) | 81/81 |
| ج (2P / 4P) | 77.5 / 77.5 |
