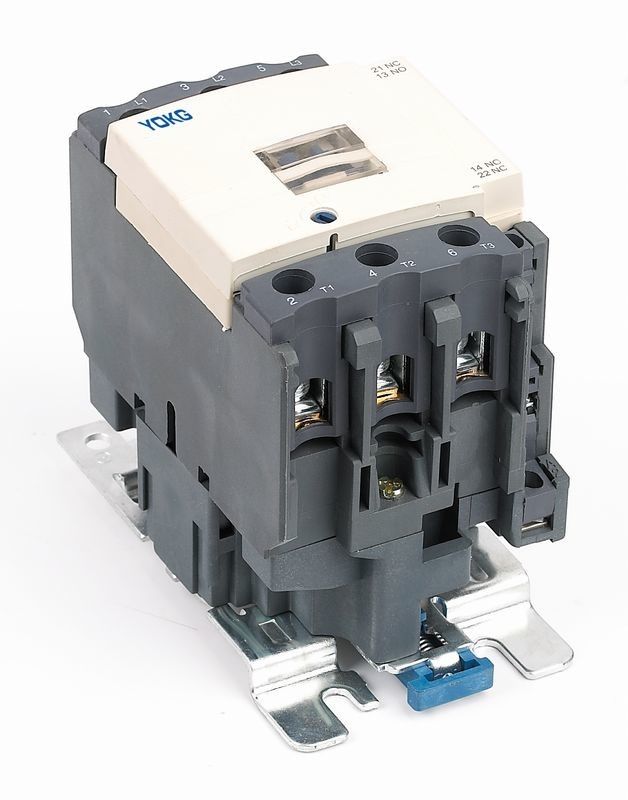

25A 32A موصل محرك كهربائي 1NO + 1NC 3 مراحل AC قواطع 40 أمبير 220 فولت

100 قطعة
MOQ
Negotiable
السعر
25A 32A موصل محرك كهربائي 1NO + 1NC 3 مراحل AC قواطع 40 أمبير 220 فولت
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
مواصفات
المصنف الحالي: ما يصل إلى 110 أ
تصنيف الجهد العزل: 220 فولت ، 400 فولت ، 690 فولت
مرحلة: 3
الاتصال مساعد: 1NO + 1NC
نوع: AC موصل كهربائي
درجة التلوث: فئة 3
تصنيف الدائرة الرئيسية: ما يصل إلى 690 فولت
مكان المنشأ: ونتشو ، الصين
تسليط الضوء:

موصل محرك كهربائي 32A

,

موصل تيار متردد ثلاثي الأطوار 40 أمبير 220 فولت

,

موصل 1NO 1NC 40 أمبير 220 فولت

معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: YOKG
إصدار الشهادات: CE,TUV,CB
رقم الموديل: SC1-09 ، 18 ، SC1-25 ، 32
شروط الدفع والشحن
تفاصيل التغليف: يتم تعبئة كل وحدة في صندوق داخلي فردي واحد
وقت التسليم: 15 يومًا أو يعتمد على طلب QTYS
شروط الدفع: L / C ، D / P ، T / T
القدرة على العرض: 100000 قطعة في الشهر
منتوج وصف

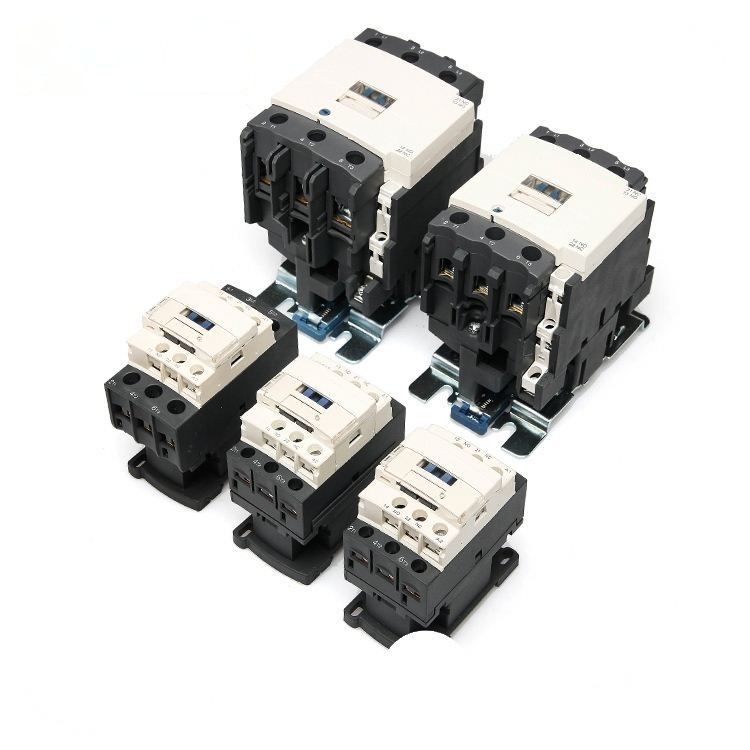

موصل تيار متردد 3 مراحل 1NO + 1NC في 20A 25A 32A 40A في 3 أقطاب





التفاصيل العامة:

التركيب سكة حديد أو مسامير
الشهادات CE CB TUV
اساسي IEC 60947-1 ، IEC 60947-4-1
تردد مصنف 50 هرتز / 60 هرتز
التصنيف الحالي ما يصل إلى 95A
درجة الحماية IP20

فئة التثبيت

ثالثا
درجة الحرارة المحيطة -5 - + 40 درجة







النموذج والتضمين:

25A 32A موصل محرك كهربائي 1NO + 1NC 3 مراحل AC قواطع 40 أمبير 220 فولت 0



المعلمات الرئيسية والأداء الفني:

نوع SC1-09 SC1-12 SC1-18 SC1-25 SC1-32
تيار التسخين المقدر (A) 20 20 25 32 40
جهد العزل المقدر (V) 690
تصنيف الجهد تحمل تأثير (KV) 6
تصنيف القدرة على صنع 10le
تصنيف قدرة كسر 8le
أعمدة 3
الاتصال مساعد 1NO + 1NC
تيار تحمل الوقت القصير (A) 10S 72 96 144 200 256
AC-3
تصنيف العمل الحالي (A)
220 فولت / 230 فولت 9 12 18 25 32
380V / 400V 9 12 18 25 32
660 فولت / 690 فولت 6.5 8.9 12 18 22
قدرة AC-3 للمرحلة 3
محرك قفص السنجاب (AC-3) KW
220 فولت / 230 فولت 2.2 3 4 5.5 7.5
380V / 400V 4 5.5 7.5 11 15
660 فولت / 690 فولت 5.5 7.5 10 15 18.5
تردد التشغيل (مرات / ساعة) الحياة الكهربائية 1200 600
الحياة الميكانيكية 3600
AC-3 الحياة الكهربائية (10000 / مرة)   100 100 100 100 80
الحياة الميكانيكية (10000 / مرة) 1000 1000 1000 1000 800
نوع الصمامات المجهزة RT16-20 RT16-20 RT16-32 RT16-40 RT16-50
جهد إمداد التحكم المقدر لنا (V) 50/60 هرتز 12 ~ 480
نطاق العملية سحب (85٪ ~ 110٪) نحن + 40 ℃
الافراج (20٪ ~ 75٪) لنا -5 ℃
متوسط ​​طاقة ملف التيار المتردد (VA) يبدأ 70 110
حفظ 8 11
فئة كفاءة الطاقة فئة 3
الفقد الحراري (W) 2 ~ 3 3 4
وقت التشغيل (مللي ثانية) قريب 12 ~ 35
استراحة 5 20
الأسلاك الدائرة الرئيسية سلك مرن بدون بارد
محطة الضغط (㎟)
1 عصا 1 ~ 4 1 ~ 4 1.5 6 1.5 10 2.5 ~ 10
2 عود 1 ~ 4 1 ~ 4 1.5 6 1.5 6 2.5 ~ 10
سلك مرن بارد
محطة الضغط (㎟)
1 عصا 1 ~ 4 1 ~ 4 1 6 1 6 1 10
2 عود 1 2.5 1 2.5 1 ~ 4 1 ~ 4 1.5 6
سلك صلب (㎟) 1 عصا 1 ~ 4 1 ~ 4 1.5 6 1.5 6 1.5 10
2 عود 1 ~ 4 1 ~ 4 1.5 6 1.5 6 2.5 ~ 10
حجم المسمار التثبيت   M3.5 م 4
شد عزم الربط (نيوتن متر)   0.8 1.2
حلقة الأسلاك التحكم سلك مرن بدون بارد
محطة الضغط (㎟)
1 عصا 1 ~ 4 1 ~ 4 1 ~ 4 1 ~ 4 1 ~ 4
2 عود 1 ~ 4 1 ~ 4 1 ~ 4 1 ~ 4 1 ~ 4
سلك مرن بارد
محطة الضغط (㎟)
1 عصا 1 ~ 4 1 ~ 4 1 ~ 4 1 ~ 4 1 ~ 4
2 عود 1 2.5 1 2.5 1 2.5 1 2.5 1 2.5
سلك صلب (㎟) 1 عصا 1 ~ 4 1 ~ 4 1 ~ 4 1 ~ 4 1 ~ 4
2 عود 1 ~ 4 1 ~ 4 1 ~ 4 1 ~ 4 1 ~ 4
حجم المسمار التثبيت   M3.5
شد عزم الربط (نيوتن متر)   0.8






خصائص الهيكل:

♦ تصميم غطاء الغبار ، وأمان أفضل وموثوقية وعمر خدمة طويل

♦ يمكن تثبيته مع كتلة ملامسات مساعدة ، مرحل زمني وكتلة ملامسات محدودة التيار ، ومرحل حراري ، ثم تكون منتجات مشتقة أخرى ؛

♦ حجم صغير وخفيف الوزن وفقدان أقل للطاقة وعمر طويل وآمن وموثوقية وما إلى ذلك ؛

♦ يمكن تزويده بملامس إضافي 1NO أو جهة اتصال إضافية 1NC (أقل من 32 أمبير) ، وملامس إضافي 1NO + جهة اتصال إضافية 1NC (أكثر من 40 أمبير).بالإضافة إلى ذلك ، يمكن تجهيزها بكتلة التلامس المساعدة F4 (كتلتان أو 4 كتل) ؛

♦ بالإضافة إلى استخدام المسمار للتثبيت ، يمكن شد الموصل بسكة التثبيت القياسية 35 مم (SC1-09 ~ 95) وسكة التثبيت القياسية 75 مم (SC1-40 ~ 95)



أبعاد المظهر والتركيب:

25A 32A موصل محرك كهربائي 1NO + 1NC 3 مراحل AC قواطع 40 أمبير 220 فولت 1





أبعاد التثبيت:



نوع ماكس ب ماكس سي ماكس أ ب
SC1-09 ~ 18 45 77 86 35 50/60 4.5
SC1-25 ~ 32 45 85 92 35 60/70 4.5
SC1-40 ~ 65 75 127 119 40 100/110 6.5
SC1-80 95 85 127 130 40 100/110 6.5


25A 32A موصل محرك كهربائي 1NO + 1NC 3 مراحل AC قواطع 40 أمبير 220 فولت 225A 32A موصل محرك كهربائي 1NO + 1NC 3 مراحل AC قواطع 40 أمبير 220 فولت 3
