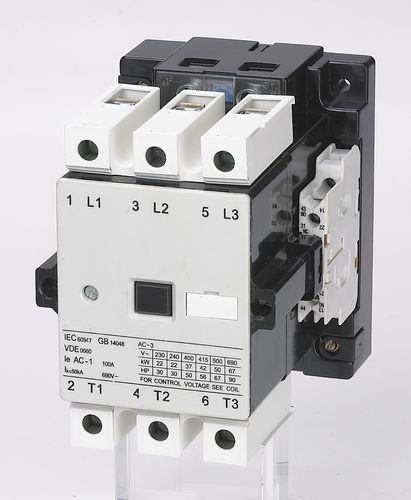

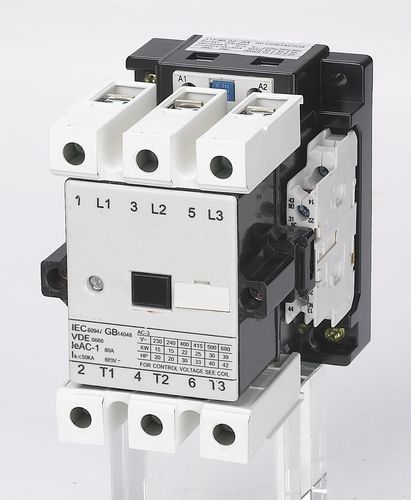

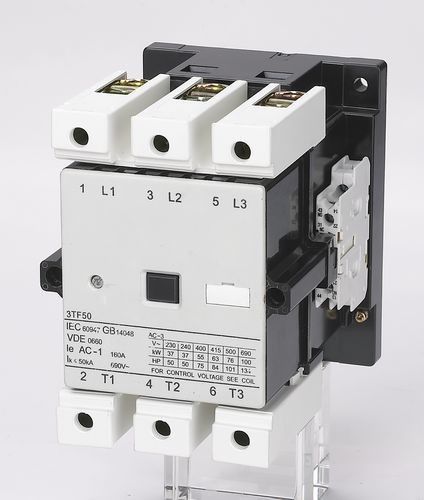

80A 90amp 100 amp 160A AC Contactor 3 أقطاب موصل كهربائي
تطبيق:
موصل التيار المتردد من سلسلة SFC (المشار إليه فيما يلي بالموصل) مناسب للاستخدام في الدوائر حتى الجهد المقنن 690 فولت تيار متردد 50 هرتز أو 60 هرتز ، جهد العزل المقنن 690 فولت ، والتيار المقنن من 9 أمبير إلى 475 أمبير عند جهد التشغيل المقنن 380 فولت في نوع التطبيق AC-3 ، ويستخدم للاتصال لمسافات طويلة وكسر الدائرة.الموصل مناسب في التشغيل والتحكم المتكرر لمحرك التيار المتردد.
يتوافق موصلات السلسلة هذه مع GB 14048 ، IEC60947-4-1
المعلمات الرئيسية والأداء الفني:
| نوع | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| تيار التسخين المقدر (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| جهد العزل المقدر (V) | 690 | |||||||
| تصنيف الجهد تحمل تأثير (KV) | 6 | |||||||
| تصنيف القدرة على صنع | 10le | |||||||
| تصنيف قدرة كسر | 8le | |||||||
| أعمدة | 3 | |||||||
| الاتصال مساعد | 2NO + 2NC | 2NO + 2NC | 2NO + 2NC | 2NO + 2NC | 2NO + 2NC | 2NO + 2NC | ||
| تيار تحمل الوقت القصير (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
تصنيف العمل الحالي (A) |
380 فولت | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| قوة المحرك القابلة للتحكم (KW) 50 هرتز |
AC-3 | 220 فولت | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380 فولت | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500 فولت | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660 فولت | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380 فولت | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660 فولت | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| تردد التشغيل (مرات / ساعة) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| الحياة الكهربائية (10000 / مرة) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| الحياة الميكانيكية (10000 / مرة) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| جذب تحمل جهد عمل الملف (AC) | (85٪ ～ 110٪) نحن + 40 ℃ | |||||||
| جذب استهلاك طاقة الملف | حفظ (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| البيك اب (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| التيار الحراري التقليدي التلامس الإضافي (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| جهد العزل المقنن للتلامس الإضافي (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| تصنيف الاتصال الإضافي الحالي العمل (A) | AC-15 | 380 فولت | 4 | 4 | 4 | 4 | 4 | 4 |
| 220 فولت | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110 فولت | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220 فولت | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
حالة العمل والتركيب:
درجة حرارة الهواء المحيط: -5 - + 40 ℃ ومتوسط لا يزيد عن + 35 خلال 24 ساعة ؛
♦ الارتفاع: ≤ 2000 م ؛
حالة الهواء: عندما تكون أعلى درجة حرارة + 40 ℃ ، لا تصل الرطوبة النسبية للهواء إلى 50٪ ، ولكن يسمح بزيادة الرطوبة عند درجة حرارة منخفضة.مثل 90٪ رطوبة عند 20.يجب مراعاة ندى المكثفات عند درجة حرارة منخفضة ؛
درجة التلوث: فئة 3
♦ فئة التثبيت: III
♦ درجة الحماية: IP20
♦ حالة التركيب: يجب ألا تزيد زاوية الانحدار بين جانب التركيب والجانب الرأسي عن ± 5 ℃
♦ التأثير والاهتزاز: يجب تثبيت الموصل وتشغيله في ظل ظروف عدم وجود اهتزاز وتأثير واهتزاز واضحين.
خصائص الهيكل:
♦ تصميم أمان ضد الصدمات الكهربائية ، أكثر أمانًا وموثوقية
♦ ميزة الحجم الصغير ، الوزن الخفيف ، غرفة الانحناء مغلقة ، مسافة الانحناء الكهربائي الصغيرة
بناء إطفاء القوس هو جديد ، تآكل جهات الاتصال صغير ، مع عمر كهربائي طويل
تشغيل المغناطيس له مزايا عديدة مثل الموثوقية الجيدة ، مقاومة الصدمات ، التعب وغيرها من المزايا الهامة
♦ جهة الاتصال لديها زوجان من جهات الاتصال المساعدة العادية المفتوحة والمغلقة ، بالإضافة إلى ذلك ، يمكن تركيبها على المزيد من جهات الاتصال المساعدة
♦ باستثناء إحكام الربط بالمسامير ، يمكن إحكام ربط الموصل بسكة تثبيت قياسية بطول 35 مم
أبعاد المظهر والتركيب:
أبعاد التثبيت:
| نوع | ماكس | ب ماكس | سي ماكس | أ | ب | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
