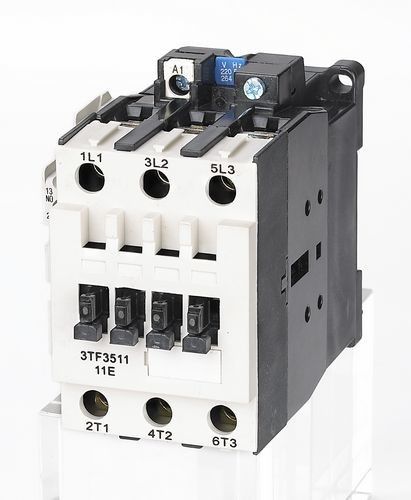

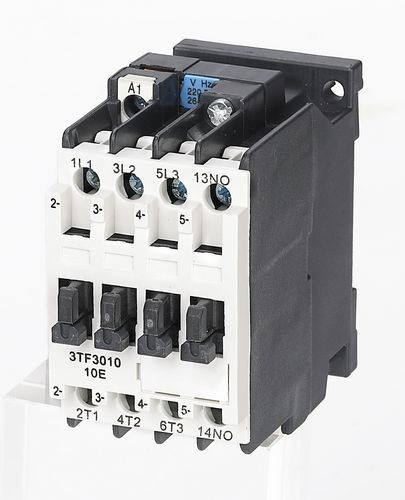

20A ، 30A ، 55A 3 أقطاب 220V AC قواطع
تطبيق:
موصل التيار المتردد من سلسلة SFC (المشار إليه فيما يلي بالموصل) مناسب للاستخدام في الدوائر حتى الجهد المقنن 690 فولت تيار متردد 50 هرتز أو 60 هرتز ، جهد العزل المقنن 690 فولت ، والتيار المقنن من 9 أمبير إلى 475 أمبير عند جهد التشغيل المقنن 380 فولت في نوع التطبيق AC-3 ، ويستخدم للاتصال لمسافات طويلة وكسر الدائرة.الموصل مناسب في التشغيل والتحكم المتكرر لمحرك التيار المتردد.
يتوافق موصلات السلسلة هذه مع GB 14048 ، IEC60947-4-1
المعلمات الرئيسية والأداء الفني:
| نوع | SFC30 | SFC31 | SFC32 | SFC33 | SFC34 | SFC35 | ||
| تيار التسخين المقدر (A) | 20 | 20 | 30 | 30 | 55 | 55 | ||
| جهد العزل المقدر (V) | 690 | |||||||
| تصنيف الجهد تحمل تأثير (KV) | 6 | |||||||
| تصنيف القدرة على صنع | 10le | |||||||
| تصنيف قدرة كسر | 8le | |||||||
| أعمدة | 3 | |||||||
| الاتصال مساعد | بدون س | بدون س | NO + NC | NO + NC | NO + NC | NO + NC | ||
| تيار تحمل الوقت القصير (A) | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
تصنيف العمل الحالي (A) |
380 فولت | AC-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| AC-4 | 3.3 | 4.3 | 7.7 | 8.5 | 15.6 | 18.5 | ||
| قوة المحرك القابلة للتحكم (KW) 50 هرتز |
AC-3 | 220 فولت | 2.4 | 3.3 | 4 | 5.5 | 8.5 | 11 |
| 380 فولت | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | ||
| 500 فولت | 5.5 | 7.5 | 9 | 11 | 21 | 25 | ||
| 660 فولت | 5.5 | 7.5 | 11 | 11 | 23 | 23 | ||
| AC-4 | 380 فولت | 1.4 | 1.9 | 3.5 | 4 | 7.5 | 9 | |
| 660 فولت | 2.4 | 3.3 | 6 | 6.6 | 13 | 15.5 | ||
| تردد التشغيل (مرات / ساعة) | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| الحياة الكهربائية (10000 / مرة) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| الحياة الميكانيكية (10000 / مرة) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| جذب تحمل جهد عمل الملف (AC) | (85٪ ～ 110٪) نحن + 40 ℃ | |||||||
| جذب استهلاك طاقة الملف | حفظ (VA) | 10 | 10 | 10 | 10 | 12.1 | 12.1 | |
| البيك اب (VA) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| التيار الحراري التقليدي التلامس الإضافي (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| جهد العزل المقنن للتلامس الإضافي (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| تصنيف الاتصال الإضافي الحالي العمل (A) | AC-15 | 380 فولت | 6 | 6 | 4 | 4 | 4 | 4 |
| 220 فولت | 10 | 10 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110 فولت | 0.9 | 0.9 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220 فولت | 0.45 | 0.45 | 0.48 | 0.48 | 0.48 | 0.48 | ||
حالة العمل والتركيب:
درجة حرارة الهواء المحيط: -5 - + 40 ℃ ومتوسط لا يزيد عن + 35 خلال 24 ساعة ؛
♦ الارتفاع: ≤ 2000 م ؛
حالة الهواء: عندما تكون أعلى درجة حرارة + 40 ℃ ، لا تصل الرطوبة النسبية للهواء إلى 50٪ ، ولكن يسمح بزيادة الرطوبة عند درجة حرارة منخفضة.مثل 90٪ رطوبة عند 20.يجب مراعاة ندى المكثفات عند درجة حرارة منخفضة ؛
درجة التلوث: فئة 3
♦ فئة التثبيت: III
♦ درجة الحماية: IP20
♦ حالة التركيب: يجب ألا تزيد زاوية الانحدار بين جانب التركيب والجانب الرأسي عن ± 5 ℃
♦ التأثير والاهتزاز: يجب تثبيت الموصل وتشغيله في ظل ظروف عدم وجود اهتزاز وتأثير واهتزاز واضحين.
خصائص الهيكل:
♦ تصميم أمان ضد الصدمات الكهربائية ، أكثر أمانًا وموثوقية
♦ ميزة الحجم الصغير ، الوزن الخفيف ، غرفة الانحناء مغلقة ، مسافة الانحناء الكهربائي الصغيرة
بناء إطفاء القوس هو جديد ، تآكل جهات الاتصال صغير ، مع عمر كهربائي طويل
تشغيل المغناطيس له مزايا عديدة مثل الموثوقية الجيدة ، مقاومة الصدمات ، التعب وغيرها من المزايا الهامة
أبعاد المظهر والتركيب:
أبعاد التثبيت:
| نوع | ماكس | ب ماكس | سي ماكس | أ | ب | ∅ |
|
SFC30 |
46 | 79 | 87 | 35 | 60 | 4.8 |
| SFC31 | 46 | 79 | 87 | 35 | 60 | 4.8 |
| SFC32 | 46 | 89 | 100 | 35 | 75 | 4.8 |
| SFC33 | 46 | 89 | 100 | 35 | 75 | 4.8 |
| SFC34 | 56 | 105 | 110 | 45 | 75 | 5 |
| SFC35 | 56 | 105 | 110 | 45 | 75 | 5 |
