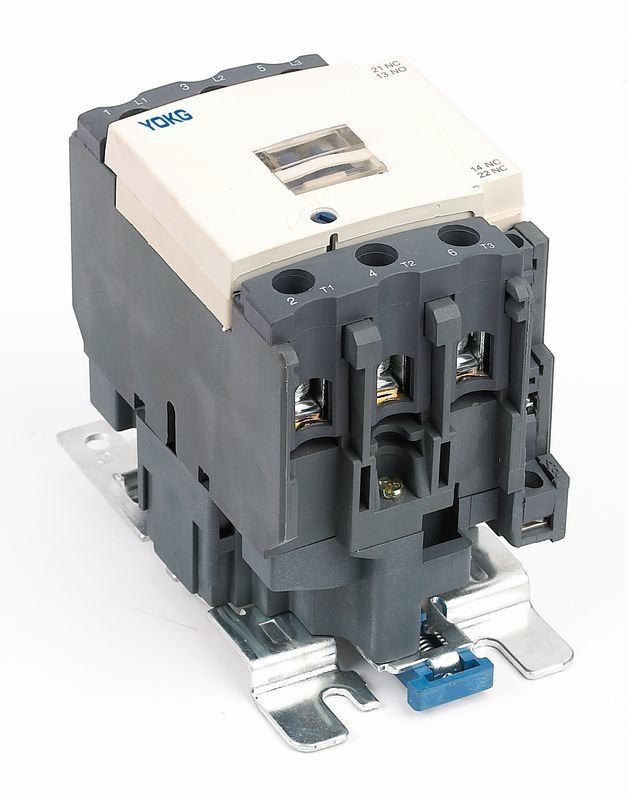

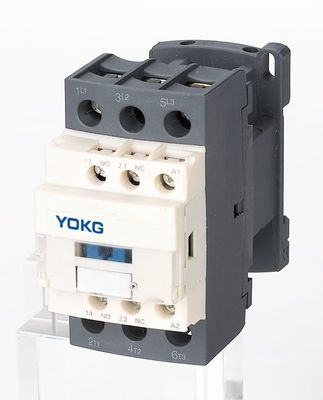

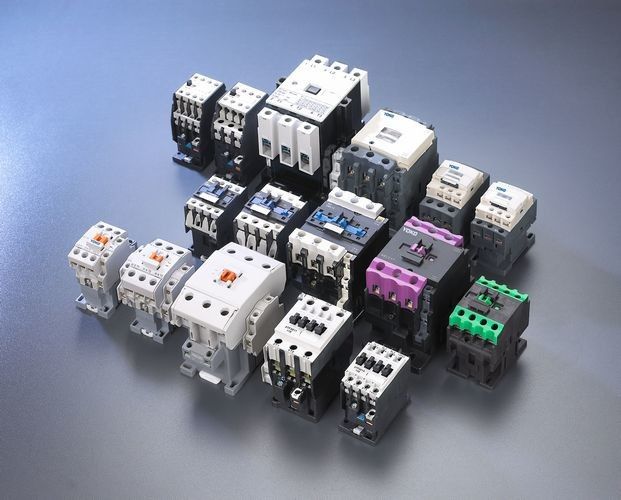

قواطع تيار متردد 3 أقطاب معتمدة من CE في 20A 32amp 40A 220V 690Vac
تطبيق:
موصل التيار المتردد من سلسلة SC1 (من الآن فصاعدًا موصل) مناسب للاستخدام في الدوائر حتى الجهد المقنن 690 فولت تيار متردد 50 هرتز أو 60 هرتز ، التيار المقنن حتى 95 أمبير ، لصنع محرك التيار المتردد وكسره وبدء تشغيله والتحكم فيه بشكل متكرر.
يتوافق موصلات السلسلة هذه مع GB 14048 ، IEC60947-4-1
حالة العمل والتركيب:
درجة حرارة الهواء المحيط: -5 - + 40 ℃ ومتوسط لا يزيد عن + 35 خلال 24 ساعة ؛
♦ الارتفاع: ≤ 2000 م ؛
حالة الهواء: عندما تكون أعلى درجة حرارة + 40 ℃ ، لا تصل الرطوبة النسبية للهواء إلى 50٪ ، ولكن يسمح بزيادة الرطوبة عند درجة حرارة منخفضة.مثل 90٪ رطوبة عند 20.يجب مراعاة ندى المكثفات عند درجة حرارة منخفضة ؛
درجة التلوث: فئة 3
♦ فئة التثبيت: III
♦ درجة الحماية: IP20
♦ حالة التركيب: يجب ألا تزيد زاوية الانحدار بين جانب التركيب والجانب الرأسي عن ± 5 ℃
♦ التأثير والاهتزاز: يجب تثبيت الموصل وتشغيله في ظل ظروف عدم وجود اهتزاز وتأثير واهتزاز واضحين.
النموذج والتضمين:
المعلمات الرئيسية والأداء الفني:
نوع | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
تيار التسخين المقدر (A) | 20 | 20 | 25 | 32 | 40 | ||
جهد العزل المقدر (V) | 690 | ||||||
تصنيف الجهد تحمل تأثير (KV) | 6 | ||||||
تصنيف القدرة على صنع | 10le | ||||||
تصنيف قدرة كسر | 8le | ||||||
أعمدة | 3 | ||||||
الاتصال مساعد | 1NO + 1NC | ||||||
تيار تحمل الوقت القصير (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
AC-3 تصنيف العمل الحالي (A) |
220 فولت / 230 فولت | 9 | 12 | 18 | 25 | 32 | |
380V / 400V | 9 | 12 | 18 | 25 | 32 | ||
660 فولت / 690 فولت | 6.5 | 8.9 | 12 | 18 | 22 | ||
قدرة AC-3 للمرحلة 3 محرك قفص السنجاب (AC-3) KW |
220 فولت / 230 فولت | 2.2 | 3 | 4 | 5.5 | 7.5 | |
380V / 400V | 4 | 5.5 | 7.5 | 11 | 15 | ||
660 فولت / 690 فولت | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
تردد التشغيل (مرات / ساعة) | الحياة الكهربائية | 1200 | 600 | ||||
الحياة الميكانيكية | 3600 | ||||||
AC-3 الحياة الكهربائية (10000 / مرة) | 100 | 100 | 100 | 100 | 80 | ||
الحياة الميكانيكية (10000 / مرة) | 1000 | 1000 | 1000 | 1000 | 800 | ||
نوع الصمامات المجهزة | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
جهد إمداد التحكم المقدر لنا (V) | 50/60 هرتز | 12 ~ 480 | |||||
نطاق العملية | سحب | (85٪ ~ 110٪) نحن + 40 ℃ | |||||
الافراج | (20٪ ~ 75٪) لنا -5 ℃ | ||||||
متوسط طاقة ملف التيار المتردد (VA) | يبدأ | 70 | 110 | ||||
حفظ | 8 | 11 | |||||
فئة كفاءة الطاقة | فئة 3 | ||||||
الفقد الحراري (W) | 2 ~ 3 | 3 4 | |||||
وقت التشغيل (مللي ثانية) | قريب | 12 ~ 35 | |||||
استراحة | 5 20 | ||||||
الأسلاك الدائرة الرئيسية | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1 ~ 4 | 1 ~ 4 | 1.5 6 | 1.5 10 | 2.5 ~ 10 |
2 عود | 1 ~ 4 | 1 ~ 4 | 1.5 6 | 1.5 6 | 2.5 ~ 10 | ||
سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 ~ 4 | 1 ~ 4 | 1 6 | 1 6 | 1 10 | |
2 عود | 1 2.5 | 1 2.5 | 1 ~ 4 | 1 ~ 4 | 1.5 6 | ||
سلك صلب (㎟) | 1 عصا | 1 ~ 4 | 1 ~ 4 | 1.5 6 | 1.5 6 | 1.5 10 | |
2 عود | 1 ~ 4 | 1 ~ 4 | 1.5 6 | 1.5 6 | 2.5 ~ 10 | ||
حجم المسمار التثبيت | M3.5 | م 4 | |||||
شد عزم الربط (نيوتن متر) | 0.8 | 1.2 | |||||
حلقة الأسلاك التحكم | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 |
2 عود | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
2 عود | 1 2.5 | 1 2.5 | 1 2.5 | 1 2.5 | 1 2.5 | ||
سلك صلب (㎟) | 1 عصا | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
2 عود | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
حجم المسمار التثبيت | M3.5 | ||||||
شد عزم الربط (نيوتن متر) | 0.8 |
خصائص الهيكل:
♦ مع تصميم غطاء الغبار ، يتميز الموصل بخصائص أمان وموثوقية أفضل ويمكنه أيضًا إطالة عمر الخدمة
♦ يمكن تثبيته بكتلة ملامسات مساعدة ، مرحل زمني وكتلة جهات اتصال محدودة التيار ، ومرحل حراري ، ثم ليكون منتجات مشتقة أخرى ؛
♦ هذا الموصل المتسلسل له حجم صغير وخفيف الوزن وفقدان أقل للطاقة وعمر طويل وآمن وموثوقية وما إلى ذلك ؛
♦ يمكن أن يكون الموصل مزودًا بجهة اتصال إضافية 1NO أو جهة اتصال إضافية 1NC (أقل من 32 أمبير) ، وملامس إضافي 1NO + جهة اتصال إضافية 1NC (أكثر من 40 أمبير).بالإضافة إلى ذلك ، يمكن تجهيزها بكتلة التلامس المساعدة F4 (كتلتان أو 4 كتل) ؛
♦ بالإضافة إلى استخدام المسمار للتثبيت ، يمكن شد الموصل بسكة التثبيت القياسية 35 مم (SC1-09 ~ 95) وسكة التثبيت القياسية 75 مم (SC1-40 ~ 95)
أبعاد التثبيت:
نوع | ماكس | ب ماكس | سي ماكس | أ | ب | ∅ |
SC1-09 ~ 18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
SC1-25 ~ 32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
SC1-40 ~ 65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
SC1-80 95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
