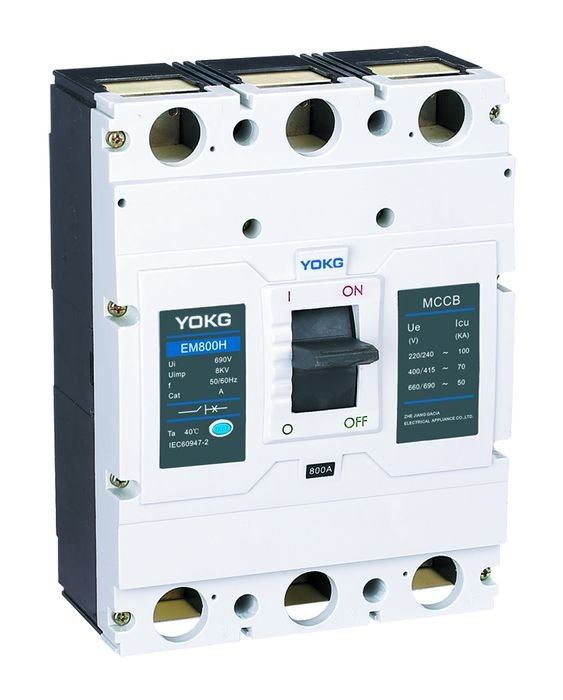

800Amp قواطع دوائر مصبوب 4 أقطاب MCCB EM800N 3P مع KEMA CE
تطبيق:
♦ يتم استخدام قاطع الدائرة المصبوب من سلسلة EM بجهد عازل مصنّف 500 فولت ، جهد تشغيل مقنن 690 فولت في حالة التيار المتردد (50/60) هرتز ويستخدم للتبادل غير المتكرر.يقوم MCCB بالحماية في حالة التحميل الزائد ، والقصور ، وتحت الجهد الكهربائي لحماية نظام الدائرة وجهاز الطاقة من التلف.
♦ يمكن تقسيم MCCB إلى أنواع B و N و S و H وفقًا لقدرتها المحدودة على كسر الدائرة القصيرة المصنفة.
♦ يعتبر MCCB مفيدًا لجسمه المضغوط ، وقدرته العالية على التكسير ، والتشكيل بالأحجار القصيرة والوظيفة الفائقة غير الزلزالية.
♦ لدى MCCB وظيفة العزل بعلامتها "
"
♦ المنتج يتوافق مع IEC 60947-2 ، GB14048.2
شروط التثبيت العادية:
الارتفاع فوق مستوى سطح البحر: ≤2000 م
♦ متوسط درجة الحرارة المحيطة: ≤ + 40 ℃، ≥5
♦ يمكن أن يتحمل تأثير الهواء الرطب وتأثير رذاذ الملح ورذاذ الزيت وبكتيريا الضباب.
♦ في مكان داخل الوسط دون خطر الانفجار وبدون تآكل الصندوق المعدني ، تلف غازات العزل
والغبار موصل
♦ لا ضرر من المطر والثلج
♦ درجة التلوث: 3
خاصية التعثر:
| تصنيف التعثر الحالي (A) | تيار التعثر المغناطيسي الإلكتروني (A) | ملاحظات | 1.05 في (بارد) un-working المدة (ح) |
1.30 في (ساخن) un-working المدة (ح) |
| 10≤In≤63 | 10 بوصة × (1 ± 20٪) | نوع التوزيع | ≥1 | ≤1 |
| 63≤ في 100 | 10 بوصة × (1 ± 20٪) | نوع التوزيع | ≥2 | ≤2 |
| 100≤ في 800 | 5 بوصة × (1 ± 20٪) 10 بوصة × (1 ± 20٪) |
نوع التوزيع | ≥2 | |
| 10≤In≤800 | 12 بوصة × (1 ± 20٪) | نوع حماية المحرك | 1.0 في (بارد) un-working المدة (ح) |
1.20 في (ساخن) un-working المدة (ح) |
| ≥2 | ≤2 |
تحديد:
| أعمدة | 3P ، 4P | ||
| المواصفات الكهربائية | |||
| تصنيف مستوى الإطار الحالي Inm (A) |
800 |
||
| التصنيف الحالي (A) In | 630.700.800 | ||
| تصنيف الجهد المعزول Ui (AC V) Ui | 690 | ||
| الدافع المقدر يتحمل الجهد (V) Uimp | 8000 | ||
| تصنيف الجهد العمل Ue (AC V) | 400/415 | ||
| نوع الكسر | ن | س | ح |
| قدرة كسر دائرة قصر محدودة مصنفة Icu (kA) | 35 | 50 | 65 |
| قدرة كسر دائرة قصر العمل المقدرة Icu (kA) | 35 | 38 | 53 |
| وظيفة العزل | |||
| عمر الخدمة الميكانيكية القيمة المعيارية | 3000 | ||
| (OC) قيمة المعيار الكهربائي | 500 | ||
| التوصيل والتركيب | |||
| درجة الحماية من جميع الجوانب | IP40 | ||
| محطة الأسلاك | IP20 | ||
| تجميع الأسلاك | الخلفية الأمامية | ||
| تجميع المكونات في | □ | ||
| تجميع سحب الأسلاك | - | ||
| مسافة الانحناء (مم) | 0 ، ≤50 | ||
| الأبعاد (مم) لتر | 280 | ||
| دبليو |
210 | 280 | |
| (العرض × الارتفاع × الارتفاع) | 115.5 | ||
