| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YOKG |
| إصدار الشهادات: | CE, KEMA |
| رقم الموديل: | EM63B |
| الحد الأدنى لكمية: | 100 قطعة |
| الأسعار: | negotiable |
| تفاصيل التغليف: | التعبئة القياسية للتصدير أو حسب طلب العميل |
| وقت التسليم: | 15 يومًا أو يعتمد على طلب QTYS |
| شروط الدفع: | L / C ، D / P ، T / T |
| القدرة على العرض: | 100000 قطعة في الشهر |
| أعمدة: | 3P / 4P | التصنيف الحالي (A): | 10/12/16/20/25/32/40/50/63 |
|---|---|---|---|
| إصدار الشهادات: | KEMA, CE | اساسي: | IEC / EN60898-1 ، IEC / EN 60947-2 |
| نطاق الأمبير: | 63 أ | درجة الحماية: | IP40 |
| تصنيف الجهد العمل: | 400/415 | تصنيف الجهد المعزول: | 500 |
| إبراز: | قاطع دائرة مصبوب بالتيار المتردد,قاطع دائرة مصبوب 3P,415 فولت MCCB 4 أقطاب 63 أمبير |
||

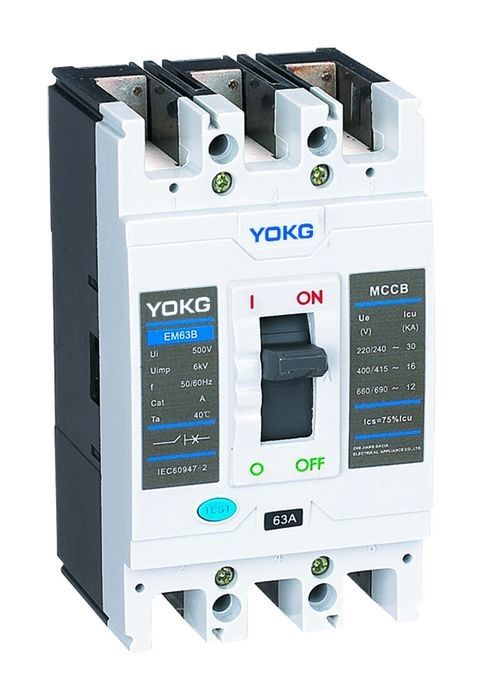

AC440Vac قاطع الدائرة المصبوب 3P MCCB EM63B / EM63N 4 أقطاب 415 فولت
تطبيق:
♦ يتم استخدام قاطع الدائرة المصبوب من سلسلة EM بجهد عازل مصنّف 500 فولت ، جهد تشغيل مقنن 690 فولت في حالة التيار المتردد (50/60) هرتز ويستخدم للتبادل غير المتكرر.يقوم MCCB بالحماية في حالة التحميل الزائد ، والقصور ، وتحت الجهد الكهربائي لحماية نظام الدائرة وجهاز الطاقة من التلف.
♦ يمكن تقسيم MCCB إلى أنواع B و N و S و H وفقًا لقدرتها المحدودة على كسر الدائرة القصيرة المصنفة.
♦ يعتبر MCCB مفيدًا لجسمه المضغوط ، وقدرته العالية على التكسير ، والتشكيل بالأحجار القصيرة والوظيفة الفائقة غير الزلزالية.
♦ لدى MCCB وظيفة العزل بعلامتها ""
♦ المنتج يتوافق مع IEC 60947-2 ، GB14048.2
شروط التثبيت العادية:
الارتفاع فوق مستوى سطح البحر: ≤2000 م
♦ متوسط درجة الحرارة المحيطة: ≤ + 40 ℃، ≥5
♦ يمكن أن يتحمل تأثير الهواء الرطب وتأثير رذاذ الملح ورذاذ الزيت وبكتيريا الضباب.
♦ في مكان داخل الوسط دون خطر الانفجار وبدون تآكل الصندوق المعدني ، تلف غازات العزل
والغبار موصل
♦ لا ضرر من المطر والثلج
♦ درجة التلوث: 3
خاصية التعثر:
| تصنيف التعثر الحالي (A) | تيار التعثر المغناطيسي الإلكتروني (A) | ملاحظات | 1.05 في (بارد) un-working المدة (ح) |
1.30 في (ساخن) un-working المدة (ح) |
| 10≤In≤63 | 10 بوصة × (1 ± 20٪) | نوع التوزيع | ≥1 | ≤1 |
| 63≤ في 100 | 10 بوصة × (1 ± 20٪) | نوع التوزيع | ≥2 | ≤2 |
| 100≤ في 800 | 5 بوصة × (1 ± 20٪) 10 بوصة × (1 ± 20٪) |
نوع التوزيع | ≥2 | |
| 10≤In≤800 | 12 بوصة × (1 ± 20٪) | نوع حماية المحرك | 1.0 في (بارد) un-working المدة (ح) |
1.20 في (ساخن) un-working المدة (ح) |
| ≥2 | ≤2 |
تحديد:
| أعمدة | 3P ، 4P | |
| المواصفات الكهربائية | ||
| تصنيف مستوى الإطار الحالي Inm (A) | 63 | |
| التصنيف الحالي (A) In | 10،12،16،20،25،32،40،50،63 | |
| تصنيف الجهد المعزول Ui (AC V) Ui | 500 | |
| الدافع المقدر يتحمل الجهد (V) Uimp | 6000 | |
| تصنيف الجهد العمل Ue (AC V) | 400/415 | |
| نوع الكسر | ب | ن |
| قدرة كسر دائرة قصر محدودة مصنفة Icu (kA) | 15 | 20 |
| قدرة كسر دائرة قصر العمل المقدرة Icu (kA) | 11 | 15 |
| وظيفة العزل | ||
| عمر الخدمة الميكانيكية القيمة المعيارية | 10000 | |
| (OC) قيمة المعيار الكهربائي | 2000 | |
| التوصيل والتركيب | ||
| درجة الحماية من جميع الجوانب | IP40 | |
| محطة الأسلاك | IP20 | |
| تجميع الأسلاك | الخلفية الأمامية | |
| تجميع المكونات في | □ | |
| تجميع سحب الأسلاك | - | |
| مسافة الانحناء (مم) | 0 ، ≤50 | |
| الأبعاد (مم) لتر | 135 | |
| دبليو |
78 | 103 |
| (العرض × الارتفاع × الارتفاع) | 74 | |
