| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YOKG |
| إصدار الشهادات: | CE,TUV,CB |
| رقم الموديل: | SC80 ~ 95 |
| الحد الأدنى لكمية: | 100 قطعة |
| الأسعار: | negotiable |
| تفاصيل التغليف: | التعبئة القياسية للتصدير أو حسب طلب العميل |
| وقت التسليم: | 15 يومًا أو يعتمد على طلب QTYS |
| شروط الدفع: | L / C ، D / P ، T / T |
| القدرة على العرض: | 100000 قطعة في الشهر |
| تيار التسخين المقدر: | 110 أ | تصنيف الجهد العزل: | 690 فولت |
|---|---|---|---|
| أعمدة: | 3 | اساسي: | IEC60947 |
| الاتصال مساعد: | 1 NO + 1 NC | لفه: | تيار متردد |
| اللون: | أسود | درجة التلوث: | فئة 3 |
| درجة الحرارة المحيطة: | -5 ℃ ～ + 40 ℃ | ||
| إبراز: | موصل كهربائي صناعي بتيار متردد 220 فولت 110 أمبير,موصل كهربائي بتيار متردد 60947 تيار متردد,موصل صناعي IEC60947 220 فولت |
||

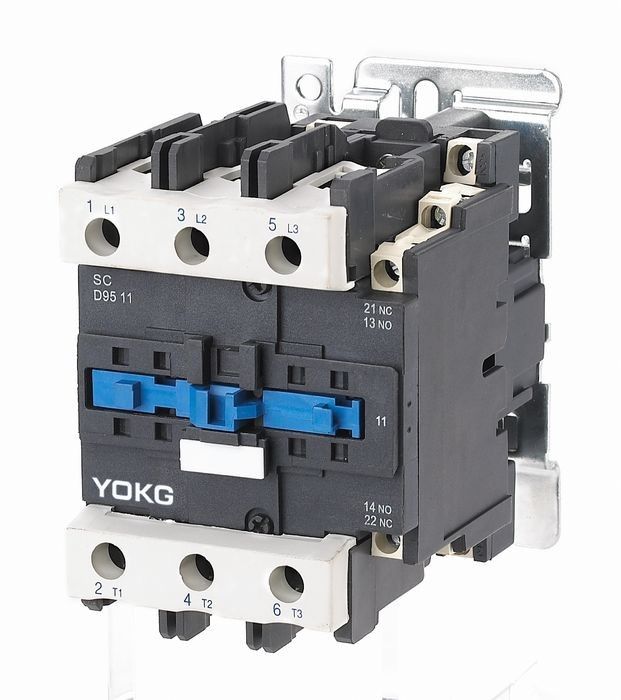

موصل كهربائي صناعي بتيار متردد 220 فولت 110 أمبير 1NO + 1NC واقي
طلب:
موصل التيار المتردد من سلسلة SC (من الآن فصاعدًا موصل) مناسب للاستخدام في الدوائر حتى الجهد المقنن 690V AC 50 HZ أو 60 HZ ، التيار المقنن حتى 95A ، لصنع محرك التيار المتردد وكسره وبدء تشغيله والتحكم فيه بشكل متكرر.إلى جانب التتابع الحراري ، يصبح البادئ الكهرومغناطيسي لحماية دوائر الحمل الزائد.
يتوافق موصلات السلسلة هذه مع GB 14048 ، IEC60947-4-1
النموذج والتضمين:
المعلمات الرئيسية والأداء الفني:
| نوع | SC80 | SC95 | ||
| تيار التسخين المقدر (A) | 110 | 110 | ||
| جهد العزل المقدر (V) | 690 | 690 | ||
| تصنيف الجهد تحمل تأثير (KV) | 6 | 6 | ||
| تصنيف القدرة على صنع | 10le | 10le | ||
| تصنيف قدرة كسر | 8le | 8le | ||
| أعمدة | 3 | 3 | ||
| الاتصال مساعد | NO + NC | NO + NC | ||
| تيار تحمل الوقت القصير (A) | 10S | 640 | 760 | |
| تصنيف العمل الحالي (A) | 380 فولت | AC-3 | 80 | 95 |
| AC-4 | 37 | 44 | ||
| 660 فولت | AC-3 | 49 | 49 | |
| AC-4 | 17.3 | 21.3 | ||
| قدرة AC-3 للمرحلة 3 محرك قفص السنجاب (AC-3) KW |
220 فولت | 22 | 25 | |
| 380 فولت | 37 | 45 | ||
| 660 فولت | 45 | 45 | ||
| تردد التشغيل (مرات / ساعة) | الحياة الكهربائية | AC-3 | 600 | 600 |
| AC-4 | 300 | 300 | ||
| الحياة الميكانيكية | 3600 | 3600 | ||
| الحياة الكهربائية (10000 / مرة) | AC-3 | 60 | 60 | |
| AC-4 | 10 | 10 | ||
| الحياة الميكانيكية (10000 / مرة) | 600 | 600 | ||
| نوع الصمامات المجهزة | RT16-100 | RT16-125 | ||
| جهد إمداد التحكم المقدر لنا (V) | 50/60 هرتز | 12 ~ 480 | 12 ~ 480 | |
| نطاق العملية | سحب | (85٪ ~ 110٪) لنا + 40 ℃ | (85٪ ~ 110٪) لنا + 40 ℃ | |
| الافراج | (20٪ ~ 75٪) الولايات المتحدة -5 ℃ | (20٪ ~ 75٪) الولايات المتحدة -5 ℃ | ||
| متوسط طاقة ملف التيار المتردد (VA) | يبدأ | 200 | 200 | |
| حفظ | 20 | 20 | ||
| فئة كفاءة الطاقة | فئة 3 | فئة 3 | ||
| الفقد الحراري (W) | 6 ~ 10 | 6 ~ 10 | ||
| وقت التشغيل (مللي ثانية) | قريب | 20 ~ 35 | 20 ~ 35 | |
| فترة راحة | 8 ~ 20 | 8 ~ 20 | ||
| الأسلاك الدائرة الرئيسية | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 4 50 | 4 50 |
| 2 عود |
4 25 |
4 25 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 4 50 | 4 50 | |
| 2 عود |
4 ～ 16 |
4 ～ 16 | ||
| سلك صلب (㎟) | 1 عصا | 4 50 | 4 50 | |
| 2 عود |
4 25 |
4 25 | ||
| حجم المسمار التثبيت | م 10 | م 10 | ||
| شد عزم الربط (نيوتن متر) | 4.0 | 4.0 | ||
| حلقة الأسلاك التحكم | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | 1 ～ 4 |
| 2 عود | 1 ～ 4 | 1 ～ 4 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | 1 ～ 4 | |
| 2 عود | 1 2.5 | 1 2.5 | ||
| سلك صلب (㎟) | 1 عصا | 1 ～ 4 | 1 ～ 4 | |
| 2 عود | 1 ～ 4 | 1 ～ 4 | ||
| حجم المسمار التثبيت | M3.5 | M3.5 | ||
| شد عزم الربط (نيوتن متر) | 0.8 | 0.8 |
||
حالة العمل والتركيب:
درجة حرارة الهواء المحيط: ≤ -5 ℃ - + 40 ℃
الارتفاع: 2000 م ؛
درجة التلوث: فئة 3
فئة التثبيت: III
درجة الحماية: IP20
حالة التثبيت: يجب ألا تزيد زاوية التدرج بين جانب التثبيت والجانب الرأسي عن ± 5 ℃
التأثير والاهتزاز: يجب تثبيت الموصل وتشغيله في ظل ظروف عدم وجود اهتزاز وتأثير واهتزاز واضحين.
خصائص الهيكل:
يمكن تثبيته بكتلة ملامسات مساعدة ، مرحل زمني وكتلة ملامسات محدودة التيار ، وترحيل حراري ، ومن ثم تكون منتجات مشتقة أخرى ؛
هذا الموصل المتسلسل له حجم صغير وخفيف الوزن وفقدان أقل للطاقة وعمر طويل وآمن وموثوقية وما إلى ذلك ؛
يمكن أن يكون الموصل مزودًا بجهة اتصال إضافية 1NO أو جهة اتصال إضافية 1NC (أقل من 32 أمبير) ، واتصال إضافي 1NO + جهة اتصال إضافية 1NC (أكثر من 40 أمبير).بالإضافة إلى ذلك ، يمكن تجهيزها بكتلة التلامس المساعدة F4 (كتلتان أو 4 كتل) ؛
بالإضافة إلى استخدام المسمار للتثبيت ، يمكن شد الموصل بسكة التثبيت القياسية 35 مم (sc09 ~ 95) وقضيب التثبيت القياسي 75 مم (SC40 ~ 95)
demension التثبيت:
| ماكس | ب ماكس | سي ماكس | أ | ب | ∅ |
| 87 | 129 | 127 | 40 | 100/110 | 6.5 |
