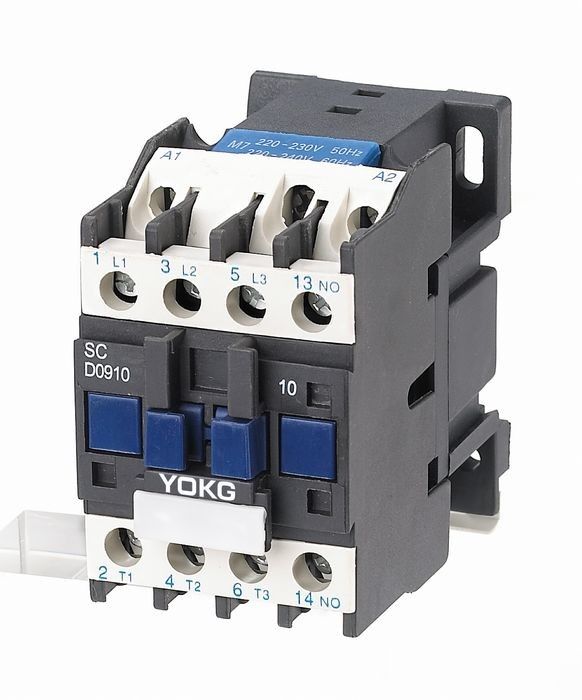

YOKG AC Electric Contactor SC09 ~ 12 20A 690V 3poles Black Contactor
طلب:
موصل التيار المتردد من سلسلة SC (من الآن فصاعدًا موصل) مناسب للاستخدام في الدوائر حتى الجهد المقنن 690V AC 50 HZ أو 60 HZ ، التيار المقنن حتى 95A ، لصنع محرك التيار المتردد وكسره وبدء تشغيله والتحكم فيه بشكل متكرر.إلى جانب التتابع الحراري ، يصبح البادئ الكهرومغناطيسي لحماية دوائر الحمل الزائد.
يتوافق موصلات السلسلة هذه مع GB 14048 ، IEC60947-4-1
المعلمات الرئيسية والأداء الفني:
| نوع | SC09 | SC12 | ||
| تيار التسخين المقدر (A) | 20 | 20 | ||
| جهد العزل المقدر (V) | 690 | 690 | ||
| تصنيف الجهد تحمل تأثير (KV) | 6 | 6 | ||
| تصنيف القدرة على صنع | 10le | 10le | ||
| تصنيف قدرة كسر | 8le | 8le | ||
| أعمدة | 3 | 3 | ||
| الاتصال مساعد | بدون س | بدون س | ||
| تيار تحمل الوقت القصير (A) | 10S | 72 | 96 | |
| تصنيف العمل الحالي (A) | 380 فولت | AC-3 | 9 | 12 |
| AC-4 | 3.5 | 5 | ||
| 660 فولت | AC-3 | 6.6 | 8.9 | |
| AC-4 | 1.5 | 2 | ||
| قدرة AC-3 للمرحلة 3 محرك قفص السنجاب (AC-3) KW |
220 فولت | 2.2 | 3 | |
| 380 فولت | 4 | 5.5 | ||
| 660 فولت | 5.5 | 7.5 | ||
| تردد التشغيل (مرات / ساعة) | الحياة الكهربائية | AC-3 | 1200 | 1200 |
| AC-4 | 300 | 300 | ||
| الحياة الميكانيكية | 3600 | 3600 | ||
| الحياة الكهربائية (10000 / مرة) | AC-3 | 100 | 100 | |
| AC-4 | 20 | 20 | ||
| الحياة الميكانيكية (10000 / مرة) | 1000 | 1000 | ||
| نوع الصمامات المجهزة | RT16-20 | RT16-20 | ||
| جهد إمداد التحكم المقدر لنا (V) | 50/60 هرتز | 12 ~ 480 | 12 ~ 480 | |
| نطاق العملية | سحب | (85٪ ~ 110٪) لنا + 40 ℃ | (85٪ ~ 110٪) لنا + 40 ℃ | |
| الافراج | (20٪ ~ 75٪) الولايات المتحدة -5 ℃ | (20٪ ~ 75٪) الولايات المتحدة -5 ℃ | ||
| متوسط طاقة ملف التيار المتردد (VA) | يبدأ | 70 | 70 | |
| حفظ | 8 | 8 | ||
| فئة كفاءة الطاقة | فئة 3 | فئة 3 | ||
| الفقد الحراري (W) | 2 ~ 3 | 2 ~ 3 | ||
| وقت التشغيل (مللي ثانية) | قريب | 12 ~ 25 | 12 ~ 25 | |
| فترة راحة | 5 ~ 20 | 5 ~ 20 | ||
| الأسلاك الدائرة الرئيسية | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | 1 ～ 4 |
| 2 عود | 1 ～ 4 | 1 ～ 4 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | 1 ～ 4 | |
| 2 عود | 1 2.5 | 1 2.5 | ||
| سلك صلب (㎟) | 1 عصا | 1 ～ 4 | 1 ～ 4 | |
| 2 عود | 1 ～ 4 | 1 ～ 4 | ||
| حجم المسمار التثبيت | M3.5 | M3.5 | ||
| شد عزم الربط (نيوتن متر) | 0.8 | 0.8 | ||
| حلقة الأسلاك التحكم | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | 1 ～ 4 |
| 2 عود | 1 ～ 4 | 1 ～ 4 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | 1 ～ 4 | |
| 2 عود | 1 2.5 | 1 2.5 | ||
| سلك صلب (㎟) | 1 عصا | 1 ～ 4 | 1 ～ 4 | |
| 2 عود | 1 ～ 4 | 1 ～ 4 | ||
| حجم المسمار التثبيت | M3.5 | M3.5 | ||
| شد عزم الربط (نيوتن متر) | 0.8 | 0.8 |
||
النموذج والتضمين:
حالة العمل والتركيب:
درجة حرارة الهواء المحيط: -5 - + 40 ℃ ومتوسط لا يزيد عن + 35 خلال 24 ساعة ؛
الارتفاع: 2000 م ؛
حالة الهواء: عندما تكون أعلى درجة حرارة + 40 درجة مئوية ، فإن الرطوبة النسبية للهواء لا تصل إلى 50٪ ، ولكن يسمح بزيادة الرطوبة عند درجة حرارة منخفضة.مثل 90٪ رطوبة عند 20 ℃.يجب مراعاة ندى المكثفات عند درجة حرارة منخفضة ؛
درجة التلوث: فئة 3
فئة التثبيت: III
درجة الحماية: IP20
حالة التثبيت: يجب ألا تزيد زاوية التدرج بين جانب التثبيت والجانب الرأسي عن ± 5 ℃
التأثير والاهتزاز: يجب تثبيت الموصل وتشغيله في ظل ظروف عدم وجود اهتزاز وتأثير واهتزاز واضحين.
خصائص الهيكل:
يمكن تثبيته بكتلة ملامسات مساعدة ، مرحل زمني وكتلة اتصالات محدودة التيار ، ومرحل حراري ، ثم ليكون منتجات مشتقة أخرى ؛
هذا الموصل المتسلسل له حجم صغير وخفيف الوزن وفقدان أقل للطاقة وعمر طويل وآمن وموثوقية وما إلى ذلك ؛
يمكن أن يكون الموصل مزودًا بجهة اتصال إضافية 1NO أو جهة اتصال إضافية 1NC (أقل من 32 أمبير) ، واتصال إضافي 1NO + جهة اتصال إضافية 1NC (أكثر من 40 أمبير).بالإضافة إلى ذلك ، يمكن تجهيزها بكتلة التلامس المساعدة F4 (كتلتان أو 4 كتل) ؛
بالإضافة إلى استخدام المسمار للتثبيت ، يمكن شد الموصل بسكة التثبيت القياسية 35 مم (sc09 ~ 95) وقضيب التثبيت القياسي 75 مم (SC40 ~ 95)
demension التثبيت:
| ماكس | ب ماكس | سي ماكس | أ | ب | ∅ |
| 47 | 76 | 82 | 34/35 | 50/60 | 4.5 |
