| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YOKG |
| إصدار الشهادات: | CE,TUV,CB |
| رقم الموديل: | SC32 |
| الحد الأدنى لكمية: | 100 قطعة |
| الأسعار: | negotiable |
| تفاصيل التغليف: | التعبئة القياسية للتصدير أو حسب طلب العميل |
| وقت التسليم: | 15 يومًا أو يعتمد على طلب QTYS |
| شروط الدفع: | L / C ، D / P ، T / T |
| القدرة على العرض: | 100000 قطعة في الشهر |
| تيار التسخين المقدر: | 50 أ | تصنيف الجهد العزل: | 690 فولت |
|---|---|---|---|
| أعمدة: | 3 | اساسي: | IEC60947-4-1 ، GB14048.4 |
| الاتصال مساعد: | 1 لا أو 1NC | لفه: | تيار متردد |
| درجة الحماية: | IP20 | درجة التلوث: | فئة 3 |
| إبراز: | SC32 AC Coil Contactor 3P 50A,690V 1NO 1NC Contactor 3P 50A,690V Electric Contactor Switch |
||

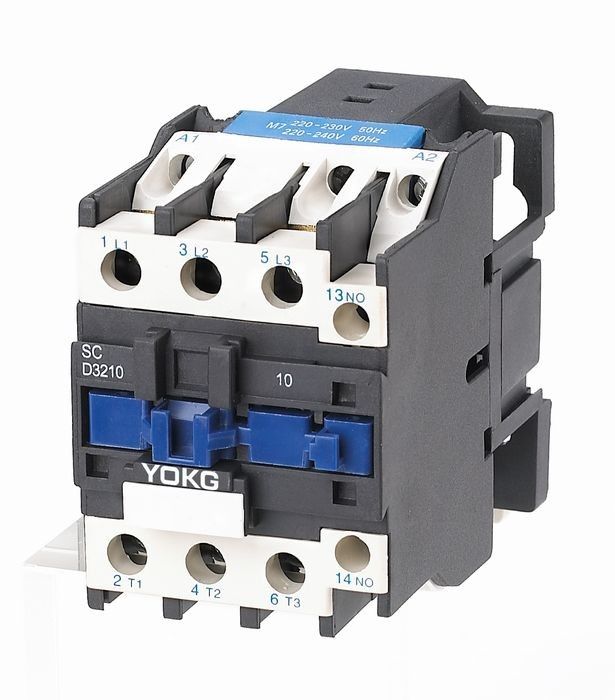

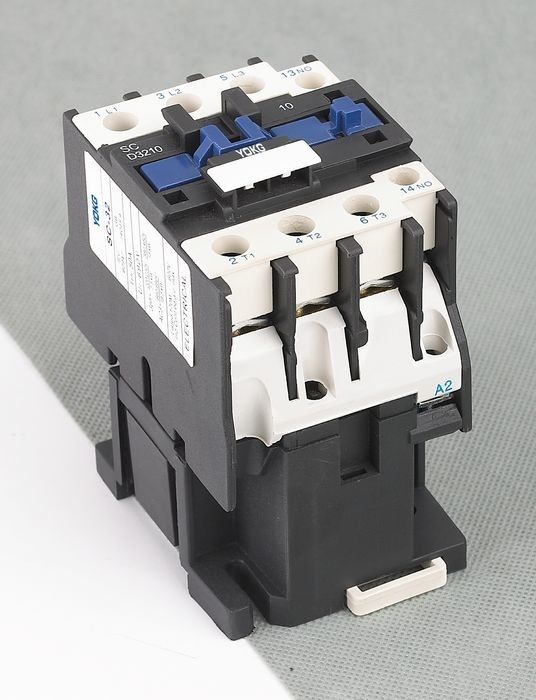

الجهد المنخفض AC الكهربائية الملامس التبديل SC32 50A 690V 3 أقطاب 1NO أو 1NC
طلب:
موصل التيار المتردد من سلسلة SC (من الآن فصاعدًا موصل) مناسب للاستخدام في الدوائر حتى الجهد المقنن 690V AC 50 HZ أو 60 HZ ، التيار المقنن حتى 95A ، لصنع محرك التيار المتردد وكسره وبدء تشغيله والتحكم فيه بشكل متكرر.إلى جانب التتابع الحراري ، يصبح البادئ الكهرومغناطيسي لحماية دوائر الحمل الزائد.
يتوافق موصلات السلسلة هذه مع GB 14048 ، IEC60947-4-1
عام:
درجة حرارة الهواء المحيط: ≤-5 ℃ - + 40 ℃
الارتفاع: 2000 م ؛
درجة التلوث: فئة 3
فئة التثبيت: III
درجة الحماية: IP20
الميزة: حجم صغير وخفيف الوزن وفقدان أقل للطاقة وعمر طويل وآمن وموثوقية
التطبيق: كتلة جهات الاتصال الإضافية ، مرحل الوقت ، كتلة جهات الاتصال المحدودة الحالية ، مرحل حراري ، إلخ.
التركيب: 35mm din rail (SC09 ~ 95) ، 75mm dil rail (SC40 ~ 95) ، مسامير
النموذج والتضمين:
المعلمات الرئيسية والأداء الفني:
| نوع | SC32 | ||
| تيار التسخين المقدر (A) | 50 | ||
| جهد العزل المقدر (V) | 690 | ||
| تصنيف الجهد تحمل تأثير (KV) | 6 | ||
| تصنيف القدرة على صنع | 10le | ||
| تصنيف قدرة كسر | 8le | ||
| أعمدة | 3 | ||
| الاتصال مساعد | بدون س | ||
| تيار تحمل الوقت القصير (A) | 10S | 256 | |
| تصنيف العمل الحالي (A) | 380 فولت | AC-3 | 32 |
| AC-4 | 12 | ||
| 660 فولت | AC-3 | 21 | |
| AC-4 | 7.5 | ||
| قدرة AC-3 للمرحلة 3 محرك قفص السنجاب (AC-3) KW |
220 فولت | 7.5 | |
| 380 فولت | 15 | ||
| 660 فولت | 18.5 | ||
| تردد التشغيل (مرات / ساعة) | الحياة الكهربائية | AC-3 | 600 |
| AC-4 | 300 | ||
| الحياة الميكانيكية | 3600 | ||
| الحياة الكهربائية (10000 / مرة) | AC-3 | 80 | |
| AC-4 | 20 | ||
| الحياة الميكانيكية (10000 / مرة) | 800 | ||
| نوع الصمامات المجهزة | RT16-50 | ||
| جهد إمداد التحكم المقدر لنا (V) | 50/60 هرتز | 12 ~ 480 | |
| نطاق العملية | سحب | (85٪ ~ 110٪) لنا + 40 ℃ | |
| الافراج | (20٪ ~ 75٪) الولايات المتحدة -5 ℃ | ||
| متوسط طاقة ملف التيار المتردد (VA) | يبدأ | 110 | |
| حفظ | 11 | ||
| فئة كفاءة الطاقة | فئة 3 | ||
| الفقد الحراري (W) | 3 ~ 4 | ||
| وقت التشغيل (مللي ثانية) | قريب | 12 ~ 25 | |
| فترة راحة | 5 ~ 20 | ||
| الأسلاك الدائرة الرئيسية | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 2.5 ～ 10 |
| 2 عود | 2.5 ～ 10 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 10 | |
| 2 عود | 1.5 6 | ||
| سلك صلب (㎟) | 1 عصا | 1.5 10 | |
| 2 عود | 2.5 ～ 10 | ||
| حجم المسمار التثبيت | م 4 | ||
| شد عزم الربط (نيوتن متر) | 1.2 | ||
| حلقة الأسلاك التحكم | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 |
| 2 عود | 1 ～ 4 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | |
| 2 عود | 1 2.5 | ||
| سلك صلب (㎟) | 1 عصا | 1 ～ 4 | |
| 2 عود | 1 ～ 4 | ||
| حجم المسمار التثبيت | M3.5 | ||
| شد عزم الربط (نيوتن متر) | 0.8 |
||
أبعاد التثبيت:
| ماكس | ب ماكس | سي ماكس | أ | ب | ∅ |
| 57 | 86 | 100 | 40 | 48 | 4.5 |
