| السمة | القيمة |
|---|---|
| ملامس مساعد | NO/NC |
| التيار المقنن للدائرة الرئيسية | 12A |
| نوع الكهرباء | AC |
| نوع التركيب | سكة DIN |
| اسم المنتج | قاطع تيار متردد |
| التطبيق | الأتمتة الصناعية |
التطبيق:

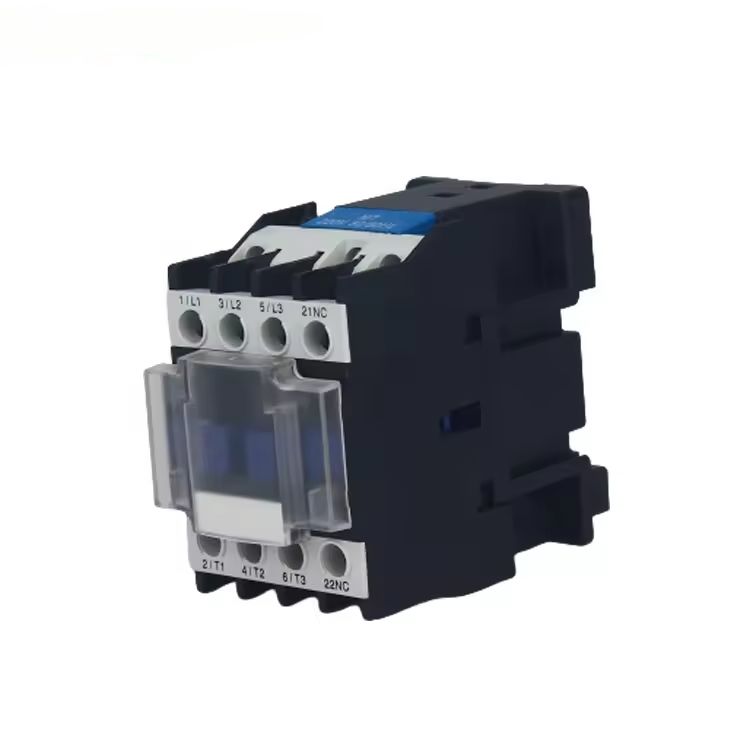

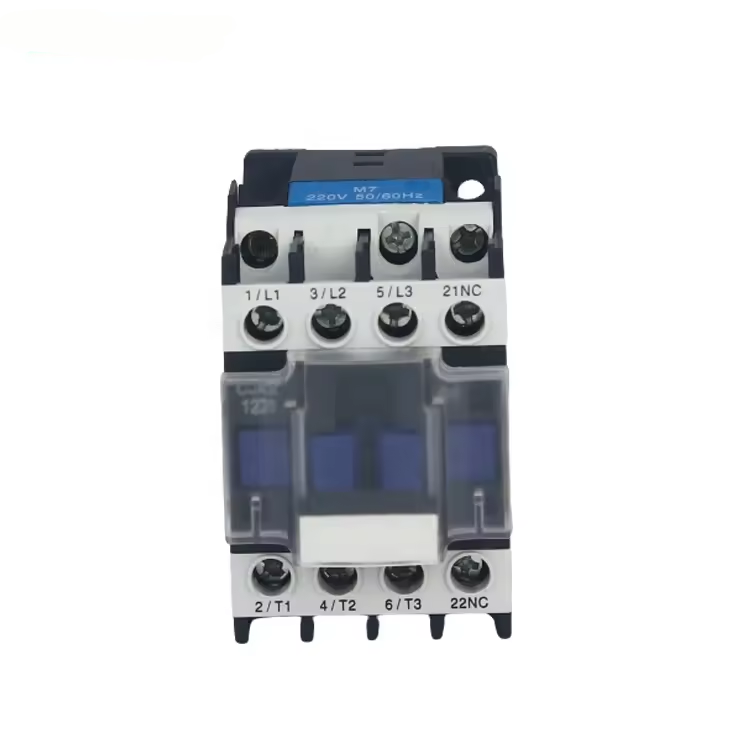

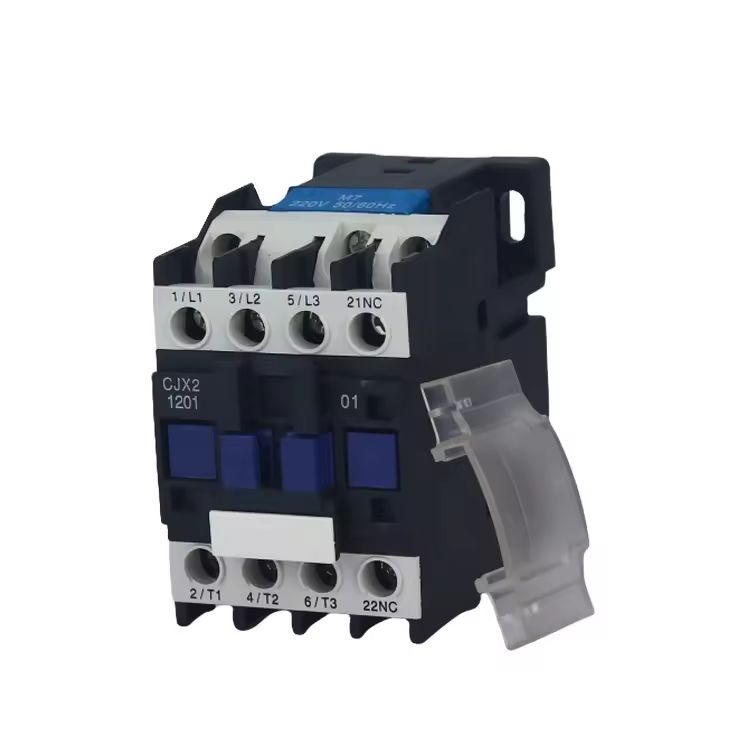

يحسن غطاء الغبار الموجود على قاطع التيار بشكل كبير من عمر خدمة المنتج ووقت السحب، وبالتالي يحمي الجهاز بشكل أفضل. يتم تطبيقه بشكل أساسي على دائرة التيار المتردد 50 هرتز/60 هرتز، والجهد المعزول المقنن 660 فولت. عند استخدامه في AC-3، والجهد المقنن 380 فولت، والتيار المقنن يصل إلى 620 أمبير، لكسر الدائرة لمسافات طويلة وبدء المحرك أو التحكم فيه بشكل متكرر. يمكن أن يؤدي الاقتران مع مرحل الحمل الزائد الحراري المناسب إلى حماية دائرة الحمل. يمكن لقاطع التيار أن يبدأ ويتحكم في المحرك الكهربائي AC بشكل متكرر.
| النوع | 09 | 12 |
|---|---|---|
| التيار الحراري المقنن (A) | 20 | 20 |
| الجهد المعزول المقنن (V) | 690 | 690 |
| الجهد المقنن لتحمل الصدمات (KV) | 6 | 6 |
| سعة التصنيع المقننة | 10le | 10le |
| سعة الكسر المقننة | 8le | 8le |
| الأقطاب | 3 | 3 |
| ملامس مساعد | NO/NC | NO/NC |
| التيار القصير التحمل (A) 10S | 72 | 96 |
| تيار التشغيل المقنن (A) 380V AC-3 | 9 | 12 |
| AC-4 | 3.5 | 5 |
| 660V AC-3 | 6.6 | 8.9 |
| AC-4 | 1.5 | 2 |
| سعة AC-3 للمحرك ثلاثي الأطوار ذو القفص السنجابي (AC-3) KW 220V | 2.2 | 3 |
| 380V | 4 | 5.5 |
| 660V | 5.5 | 7.5 |
| تردد التشغيل (مرات/ساعة) العمر الكهربائي AC-3 | 1200 | 1200 |
| AC-4 | 300 | 300 |
| العمر الميكانيكي | 3600 | 3600 |
| العمر الكهربائي (10000/مرات) AC-3 | 100 | 100 |
| AC-4 | 20 | 20 |
| العمر الميكانيكي (10000/مرات) | 1000 | 1000 |
| نوع المصهر المجهز | RT16-20 | RT16-20 |
| جهد إمداد التحكم المقنن Us(V) 50/60Hz | 12~480 | 12~480 |
| نطاق التشغيل سحب | (85%~110%)Us +40℃ | (85%~110%)Us +40℃ |
| الإفراج | (20%~75%)Us -5℃ | (20%~75%)Us -5℃ |
| متوسط طاقة ملف التيار المتردد (VA) ابدأ | 70 | 70 |
| الحفاظ على | 8 | 8 |
| فئة كفاءة الطاقة | الفئة 3 | الفئة 3 |
| الفقد الحراري (W) | 2~3 | 2~3 |
| وقت التشغيل (مللي ثانية) إغلاق | 12~25 | 12~25 |
| كسر | 5~20 | 5~20 |
| الأسلاك الرئيسية للدائرة سلك مرن بدون طرف ضغط بارد (㎟) 1 عصا | 1～4 | 1～4 |
| 2 عصا | 1～4 | 1～4 |
| سلك مرن مع طرف ضغط بارد (㎟) 1 عصا | 1～4 | 1～4 |
| 2 عصا | 1～2.5 | 1～2.5 |
| سلك صلب (㎟) 1 عصا | 1～4 | 1～4 |
| 2 عصا | 1～4 | 1～4 |
| حجم برغي التثبيت | M3.5 | M3.5 |
| عزم ربط التثبيت (N.m) | 0.8 | 0.8 |
| الأسلاك الحلقية للتحكم سلك مرن بدون طرف ضغط بارد (㎟) 1 عصا | 1～4 | 1～4 |
| 2 عصا | 1～4 | 1～4 |
| سلك مرن مع طرف ضغط بارد (㎟) 1 عصا | 1～4 | 1～4 |
| 2 عصا | 1～2.5 | 1～2.5 |
| سلك صلب (㎟) 1 عصا | 1～4 | 1～4 |
| 2 عصا | 1～4 | 1～4 |
| حجم برغي التثبيت | M3.5 | M3.5 |
| عزم ربط التثبيت (N.m) | 0.8 | 0.8 |
| أقصى A | أقصى B | أقصى C | أ | ب | ∅ |
|---|---|---|---|---|---|
| 47 | 76 | 82 | 34/35 | 50/60 | 4.5 |
