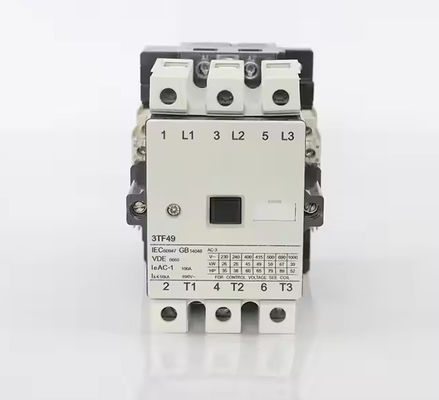

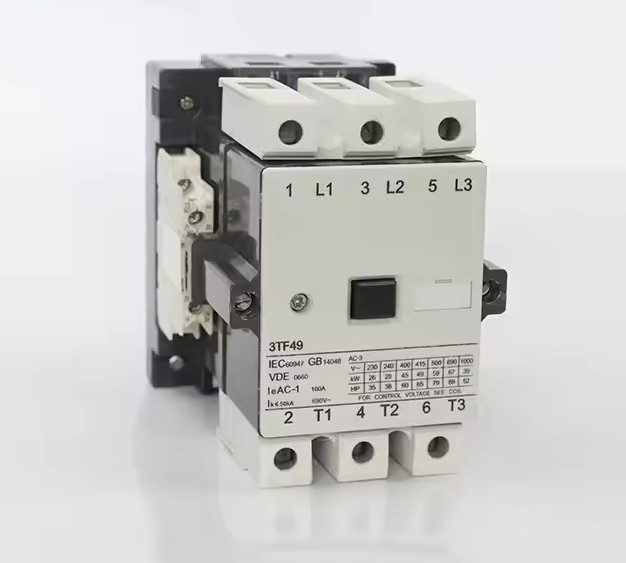

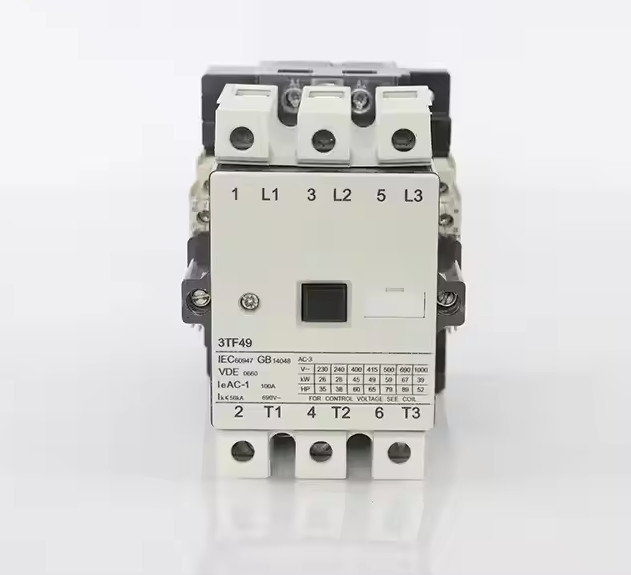

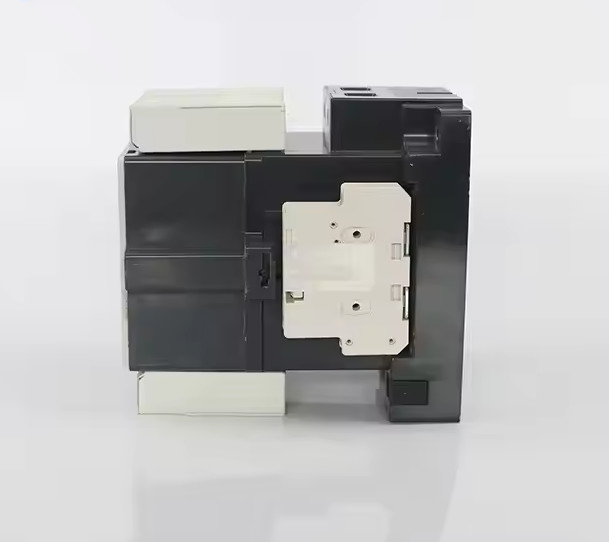

يستخدم رابط التيار المتردد من سلسلة 3TF لصنع وتعطيل ، ولبدء وتحكم متكرر في المحرك.
المنتج يتوافق مع معيار IEC60947-4-1.
يتم ترتيب الاتصالات المساعدة 2NO + 2NC على الأكثر ، يتم استخدام اتصال القفل المرن بين دعم الاتصال والقلب.
المعلمات الرئيسية والأداء التقني:
| النوع | STF46 | STF47 | STF48 | STF49 | STF50 | STF51 | ||
| التيار الحراري الاسمي (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| الجهد العازل الاسمي (V) | 690 | |||||||
| الجهد المقاوم للصدمة (KV) | 6 | |||||||
| قدرة التصنيع الاسمية | 10le | |||||||
| القدرة القياسية على الكسر | 8le | |||||||
| البولنديين | 3 | |||||||
| الاتصال المساعد | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| التيار المقاوم لفترة قصيرة ((أ)) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
التيار العامل المسموح به ((A) |
380 فولت | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| قوة المحرك القابلة للسيطرة (كيلوواط) 50 هرتز |
AC-3 | 220 فولت | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380 فولت | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500 فولت | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660 فولت | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380 فولت | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660 فولت | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| تردد التشغيل (أوقات/ساعة) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| العمر الكهربائي (10000 مرة) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| العمر الميكانيكي (10000 مرة) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| استقطاب الملف التسامح في الجهد العامل (AC) | (85%~110%) +40 درجة مئوية | |||||||
| جذب استهلاك الطاقة من الملف | الاحتفاظ (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| التقاط ((VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| التيار الحراري العادي للاتصال المساعد ((A)) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| الجهد العازل المسموح به للاتصال المساعد (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| التيار العامل المسموح به للاتصال المساعد (A) | AC-15 | 380 فولت | 4 | 4 | 4 | 4 | 4 | 4 |
| 220 فولت | 6 | 6 | 6 | 6 | 6 | 6 | ||
| دي سي 13 | 110 فولت | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220 فولت | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
الأسئلة الشائعة:
1هل أنت شركة تجارية أم مصنعة؟
نحن مصنعون محترفون للمواصلات، مفاصل الدوائر وغيرها من السلع الكهربائية.
2هل يمكنكم توفير البضائع حسب طلب العملاء؟
إذا كان لديك أي متطلبات مختلفة، مجرد الاتصال بنا وسوف نلبي لك.
3إذا كنت بحاجة إلى عينة للاختبار المسبق، هل يمكنك توفيرها؟
نعم، يمكننا ترتيب عينة للاختبار المسبق. إذا كنت بحاجة إلى هذه الخدمة، يرجى إرسال بريد إلكتروني إلينا وسنقدم لك اقتباس.
4. كيف يمكنك ضمان الجودة؟
دائما عينة ما قبل الإنتاج قبل الإنتاج الضخم.
دائماً التفتيش النهائي قبل الشحن
