| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YOKG |
| إصدار الشهادات: | CE,TUV,CB |
| رقم الموديل: | 3TF50 |
| الحد الأدنى لكمية: | 100 قطعة |
| الأسعار: | negotiable |
| تفاصيل التغليف: | يتم تعبئة كل وحدة في صندوق داخلي فردي واحد |
| وقت التسليم: | 15 يومًا أو يعتمد على طلب QTYS |
| شروط الدفع: | L / C ، D / P ، T / T |
| القدرة على العرض: | 100000 جهاز كمبيوتر شخصى شهريا |
| اسم المنتج: | المقاولين المغناطيسي | عدد القطب: | 3 |
|---|---|---|---|
| مرحلة: | 3 | الجهد المقنن: | 24 فولت-690 فولت |
| تيار تصنيف الدائرة الرئيسية: | 9A-630A | معيار: | IEC60947-4-1 |
| إبراز: | موصل مغناطيسي كهربائي بتيار متردد,موصل كهربائي بتيار متردد سلسلة CJX1,موصل كهربائي بتيار متردد 220 فولت |
||

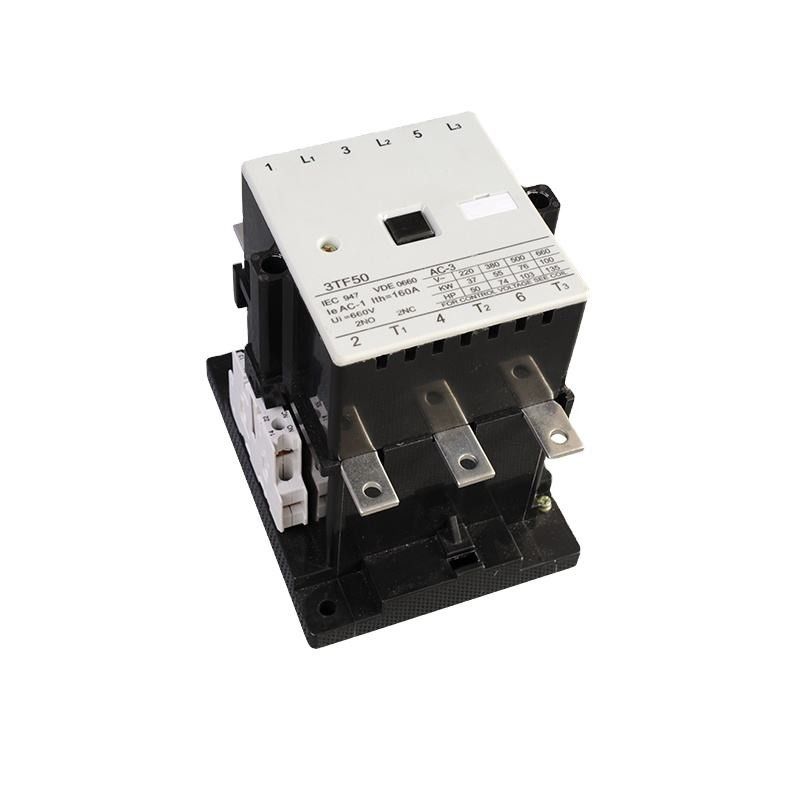

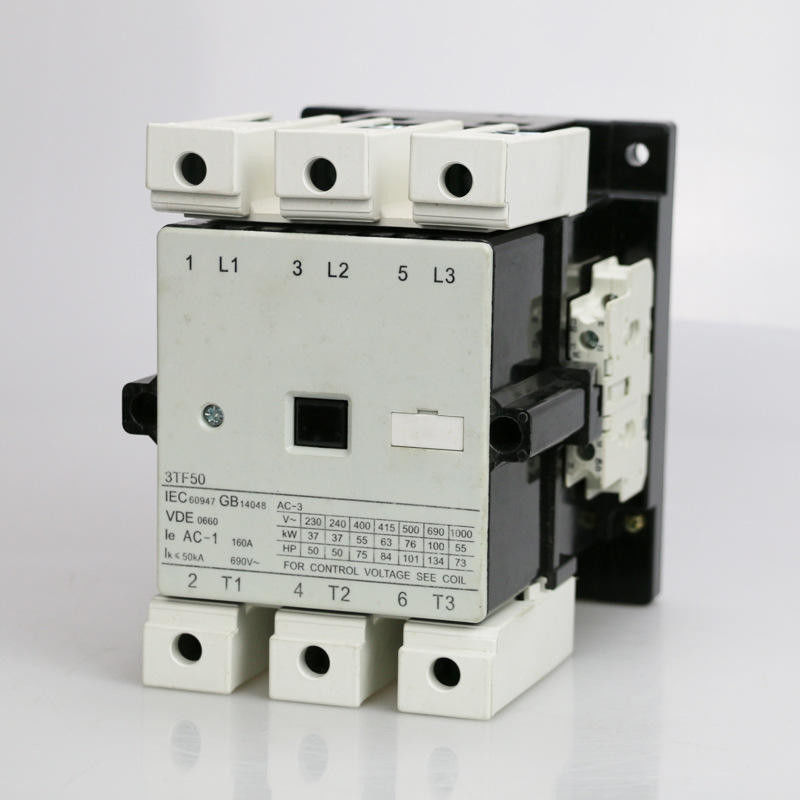

سلسلة CJX1 160A 24V 48V 110V 220V 380V مكالمة كهربائية مغناطيسية متغيرة
التطبيق:
3TF سلسلة الاتصال التيار المتردد هي مناسبة في النظام الكهربائي مع التيار المتردد 50/60 هرتز، وجهد تشغيل اسمي تصل إلى 660 ف. في استخدام التيار المتردد-3، وجهد تشغيل اسمي تصل إلى 380 ف،تيار تشغيل مقيّد يصل إلى 630A لتشغيل أو تعطيل المحركات أو الأنظمة البعيدةوهي تشكل مشغلات كهرومغناطيسية مع زيادة حرارية مناسبة أو فشل في المرحلة. يتم تصنيعها وفقًا لـ IEC 60947 ، BS 5424 و VDE 0660.
يتم ترتيب الاتصالات المساعدة 2NO + 2NC على الأكثر. يتم استخدام اتصال القفل المرن بين دعم الاتصال والقلب.
يمكن تركيب جميع منتجات السلسلة عن طريق المسمار ، le≤32A رابط أيضا عن طريق قاطع التثبيت.
المعلمات الرئيسية والأداء التقني:
| النوع | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| التيار الحراري الاسمي (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| الجهد العازل الاسمي (V) | 690 | |||||||
| الجهد المقاوم للصدمة (KV) | 6 | |||||||
| قدرة التصنيع الاسمية | 10le | |||||||
| القدرة القياسية على الكسر | 8le | |||||||
| البولنديين | 3 | |||||||
| الاتصال المساعد | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| التيار المقاوم لفترة قصيرة ((أ)) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
التيار العامل المسموح به ((A) |
380 فولت | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| قوة المحرك القابلة للسيطرة (كيلوواط) 50 هرتز |
AC-3 | 220 فولت | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380 فولت | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500 فولت | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660 فولت | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380 فولت | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660 فولت | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| تردد التشغيل (أوقات/ساعة) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| العمر الكهربائي (10000 مرة) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| العمر الميكانيكي (10000 مرة) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| استقطاب الملف التسامح في الجهد العامل (AC) | (85%~110%) +40 درجة مئوية | |||||||
| جذب استهلاك الطاقة من الملف | الاحتفاظ (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| التقاط ((VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| التيار الحراري العادي للاتصال المساعد ((A)) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| الجهد العازل المسموح به للاتصال المساعد (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| التيار العامل المسموح به للاتصال المساعد (A) | AC-15 | 380 فولت | 4 | 4 | 4 | 4 | 4 | 4 |
| 220 فولت | 6 | 6 | 6 | 6 | 6 | 6 | ||
| دي سي 13 | 110 فولت | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220 فولت | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
خصائص الهيكل:
* تصميم السلامة ضد الكهرباء، أكثر أمانا وموثوقية
* ميزة حجم صغير، وزن خفيف، غرفة القوس مغلقة، مسافة القوس الكهربائية الصغيرة
* البناء القوس-إطفاء هو جديد، والكشط من الاتصالات هو صغير، مع حياة كهربائية طويلة
* تشغيل المغناطيس التي العديد من المزايا مثل موثوقية جيدة، مقاومة للصدمة، التعب وهلم جرا المزايا الهامة
* يحتوي الاتصال على زوجين من الاتصال المساعد المفتوح العادي والمقرب ، بالإضافة إلى أنه يمكن تركيب المزيد من الاتصالات المساعدة
* باستثناء تشديد مع المسامير، يمكن تشديد الجهاز التواصل مع قواعد تثبيت السكة الحديدية الطويلة 35mm
مظهر و مقاس التثبيت:
بعد التثبيت:
| النوع | أقصى | B max | C max | أ | ب | |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
