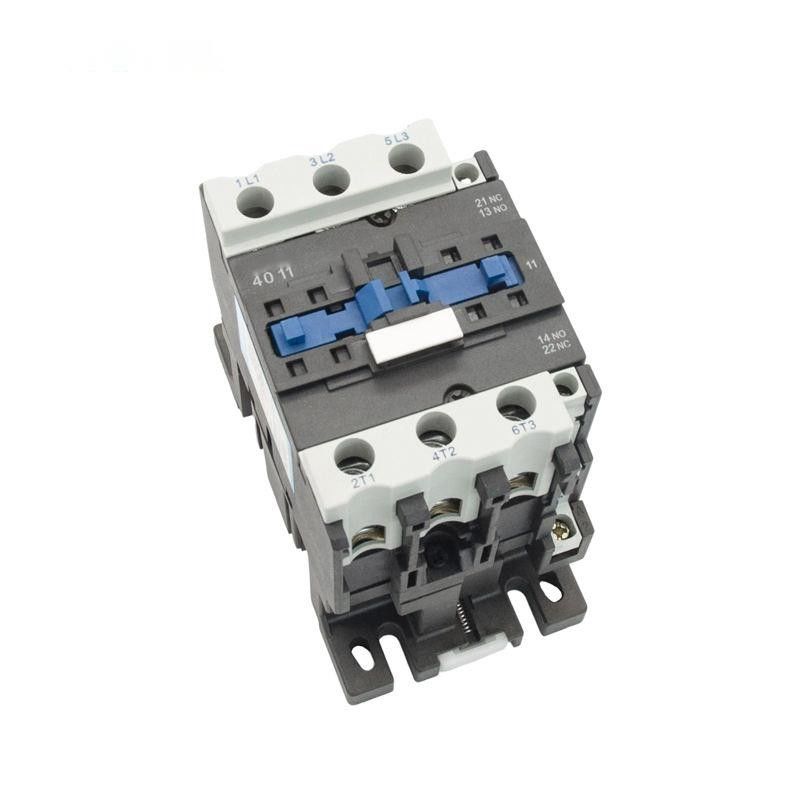

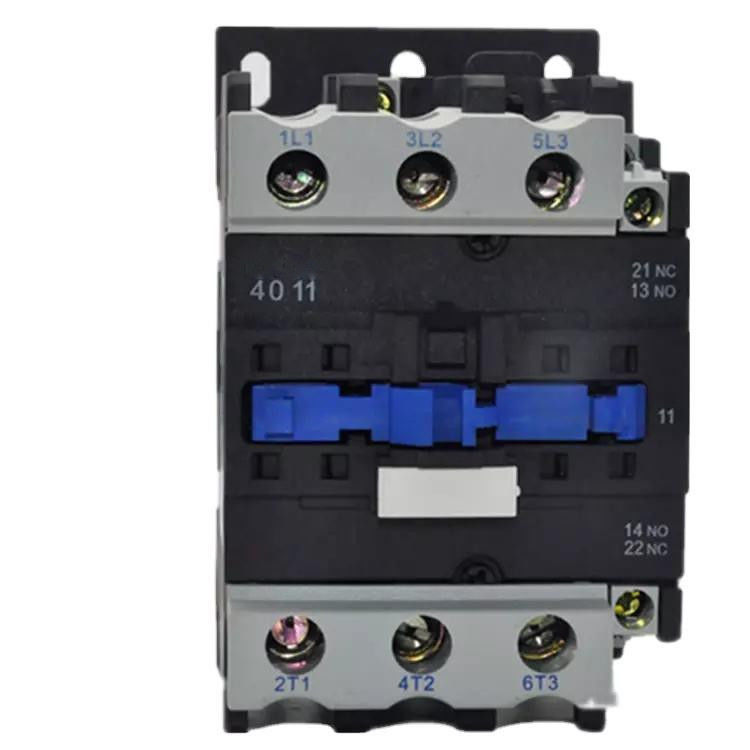

CJX2 AC Contactor 20A 25A 40A 125A 660V AC LC1-D مفتاح مغناطيسي
طلب:
تعد موصلات التيار المتردد من سلسلة SC مناسبة للاستخدام في الدائرة حتى الجهد المقنن 660V AC 50 / 60Hz ، والتيار المقنن حتى 95A ، لصنع محرك التيار المتردد وكسره وبدء تشغيله والتحكم فيه بشكل متكرر.الدمج مع كتلة الاتصال المساعدة ، وتأخير الموقت وجهاز تشابك الماكينة ، إلخ.
النموذج والتضمين:
المعلمات الرئيسية والأداء الفني:
يكتب | SC40 | SC50 | SC65 | ||
تيار التسخين المقدر (A) | 60 | 80 | 80 | ||
جهد العزل المقدر (V) | 690 | 690 | 690 | ||
تصنيف الجهد تحمل تأثير (KV) | 6 | 6 | 6 | ||
القدرة على صنع المقدرة | 10le | 10le | 10le | ||
تصنيف قدرة كسر | 8le | 8le | 8le | ||
أعمدة | 3 | 3 | 3 | ||
الاتصال مساعد | NO + NC | NO + NC | NO + NC | ||
تيار تحمل الوقت القصير (A) | 10S | 320 | 400 | 520 | |
تصنيف العمل الحالي (A) | 380 فولت | AC-3 | 40 | 50 | 65 |
AC-4 | 18.5 | 24 | 28 | ||
660 فولت | AC-3 | 34 | 39 | 42 | |
AC-4 | 9 | 12 | 14 | ||
قدرة AC-3 للمرحلة 3 محرك قفص السنجاب (AC-3) KW |
220 فولت | 11 | 15 | 18.5 | |
380 فولت | 18.5 | 22 | 30 | ||
660 فولت | 30 | 37 | 37 | ||
تردد التشغيل (مرات / ساعة) | الحياة الكهربائية | AC-3 | 600 | 600 | 600 |
AC-4 | 300 | 300 | 300 | ||
الحياة الميكانيكية | 3600 | 3600 | 3600 | ||
الحياة الكهربائية (10000 / مرة) | AC-3 | 80 | 60 | 60 | |
AC-4 | 15 | 15 | 15 | ||
الحياة الميكانيكية (10000 / مرة) | 800 | 800 | 800 | ||
نوع الصمامات المجهزة | RT16-63 | RT16-80 | RT16-80 | ||
جهد إمداد التحكم المقدر لنا (V) | 50/60 هرتز | 12 ~ 480 | 12 ~ 480 | 12 ~ 480 | |
نطاق العملية | سحب | (85٪ ~ 110٪) لنا + 40 ℃ | (85٪ ~ 110٪) لنا + 40 ℃ | (85٪ ~ 110٪) لنا + 40 ℃ | |
الافراج | (20٪ ~ 75٪) الولايات المتحدة -5 ℃ | (20٪ ~ 75٪) الولايات المتحدة -5 ℃ | (20٪ ~ 75٪) الولايات المتحدة -5 ℃ | ||
متوسط طاقة ملف التيار المتردد (VA) | بداية | 200 | 200 | 200 | |
حفظ | 20 | 20 | 20 | ||
فئة كفاءة الطاقة | فئة 3 | فئة 3 | فئة 3 | ||
الفقد الحراري (W) | 6 ~ 10 | 6 ~ 10 | 6 ~ 10 | ||
وقت التشغيل (مللي ثانية) | قريب | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | |
فترة راحة | 8 ~ 15 | 8 ~ 15 | 8 ~ 15 | ||
الأسلاك الدائرة الرئيسية | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 2.5 ~ 25 | 2.5 ~ 25 | 2.5 ~ 25 |
2 عود | 2.5 ~ 16 | 2.5 ~ 16 | 2.5 ~ 16 | ||
سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 2.5 ~ 25 | 2.5 ~ 25 | 2.5 ~ 25 | |
2 عود | 2.5 ~ 10 | 2.5 ~ 10 | 2.5 ~ 10 | ||
سلك صلب (㎟) | 1 عصا | 2.5 ~ 25 | 2.5 ~ 25 | 2.5 ~ 25 | |
2 عود | 2.5 ~ 16 | 2.5 ~ 16 | 2.5 ~ 16 | ||
حجم المسمار التثبيت | م 8 | م 8 | م 8 | ||
شد عزم الربط (نيوتن متر) | 3.5 | 3.5 | 3.5 | ||
حلقة الأسلاك التحكم | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 |
2 عود | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
2 عود | 1 2.5 | 1 2.5 | 1 2.5 | ||
سلك صلب (㎟) | 1 عصا | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
2 عود | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
حجم المسمار التثبيت | M3.5 | M3.5 | M3.5 | ||
شد عزم الربط (نيوتن متر) | 0.8 | 0.8 | 0.8 |
خصائص الهيكل:
التطبيق: أكتلة جهات الاتصال الإضافية ، وكتلة مرحل الوقت وكتلة جهات الاتصال المحدودة الحالية ، والترحيل الحراري ، ثم تكون منتجات مشتقة أخرى ؛
السمة: حجم صغير وخفيف الوزن وفقدان أقل للطاقة وعمر طويل وآمن وموثوقية وما إلى ذلك ؛
التركيب: T.سكة التثبيت القياسية 35 مم (sc09 ~ 95) وسكة التثبيت القياسية 75 مم (SC40 ~ 95) ، أو مسامير
يمكن أن يكون الموصل مزودًا بجهة اتصال إضافية 1NO أو جهة اتصال إضافية 1NC (أقل من 32 أمبير) ، واتصال إضافي 1NO + جهة اتصال إضافية 1NC (أكثر من 40 أمبير).بالإضافة إلى ذلك ، يمكن تجهيزها بكتلة التلامس المساعدة F4 (كتلتان أو 4 كتل) ؛
أبعاد التثبيت:
ماكس | ب ماكس | سي ماكس | أ | ب | ∅ |
77 | 129 | 116 | 40 | 100/110 | 6.5 |
التعليمات:
1. هل تقدمون عينات؟هل هو مجاني أم إضافي؟
نعم ، يمكننا تقديم عينة مجانية حسب أنواع المنتجات.
2. هل يمكننا طباعة الشعار / الموقع / اسم الشركة على المنتجات؟
نعم ، تتوفر OEM و ODM
3. ما هي المهلة الزمنية لأمر منتظم؟
7-15 يوما لكمية الطلب أقل من 2000 قطعة ؛لمزيد من الكمية ، يمكننا التفاوض بشأنها.
4. هل تقوم بفحص المنتجات النهائية؟
منتجاتنا 100٪ الفحص الذاتي والاختبار قبل التعبئة
5. ما هو منتجك الرئيسي؟
منتجاتنا الرئيسية تشمل cContactors و قواطع دوائر.لدينا أيضًا أجهزة أخرى ذات جهد منخفض مثل منتجاتنا الثانوية.
6. ماذا عن شروط الدفع؟
إيداع 30٪ ، باقي رصيد الدفع مقابل نسخة B / L.
