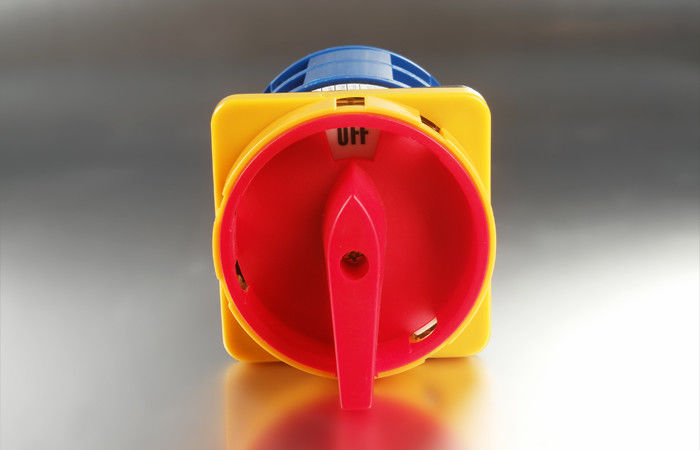

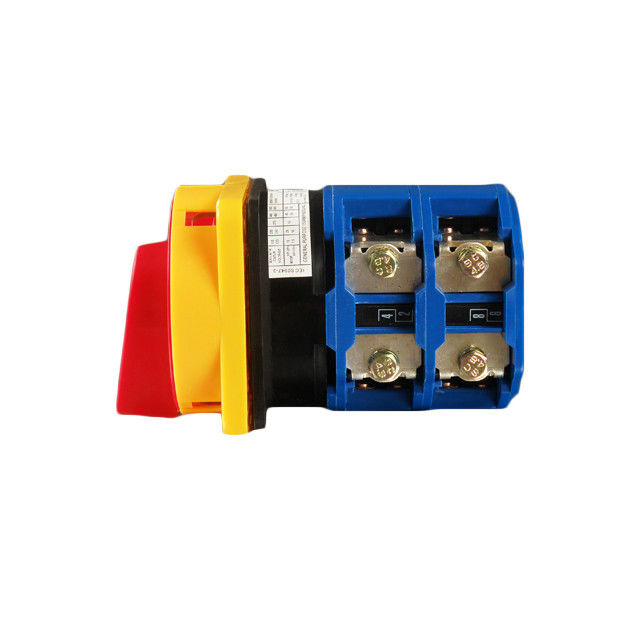

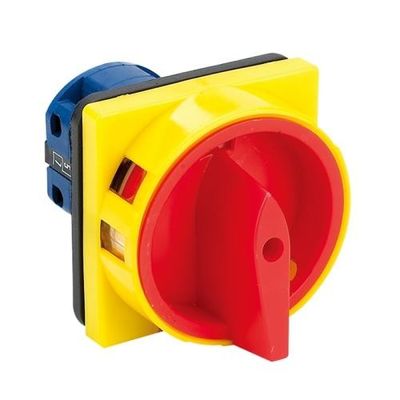

3 مراحل التحول 40amp 3P التبديل الدوار
نطاق:
YG11 هو نتاج إدخال تطوير التكنولوجيا المتقدمة الأجنبية ، الصغيرة الحجم ، والأداء الأكثر أمانًا وموثوقية ، إنه مفتاح قاطع تحميل مناسب للتهوية وتكييف الهواء ونظام مضخة المياه ، واستخدام مفتاح المعدات الصناعية للعزل والعزل الأمني ، ومفتاح قاطع الحمل الأجنبي المكافئ KG20-KG100.
ظروف العمل العادية:
1. درجة حرارة الهواء المحيط ≤ + 40 ℃ ،
2. ارتفاع موقع التثبيت ≤ 2000m.
حجم المسام الثابت:
| يحول | نوع | عمود | أ | ب | كام | D1 | د 2 | F | جي | ح | إل |
| YG11-25 YG11-32 |
ON-OFF | 3 ص | 64 | 48 | 4 | 4 | 22 | 42 | 54 | 62 | |
| ON-OFF | 4 ص | 64 | 48 | 4 | 4 | 22 | 56 | - | 54 | 62 | |
| ON-OFF | 3P + ن | 64 | 48 | 4 | 4 | 22 | 56 | - | 54 | 62 | |
| ON-OFF | 3P + N + E. | 64 | 48 | 4 | 4 | 22 | 69 | - | 54 | 62 | |
| ON-OFF | 6 ص | 64 | 48 | 4 | 4 | 22 | - | 84 | 54 | 62 | |
| YG11-40 YG11-63 |
ON-OFF | 3 ص | 64 | 48 | 4 | 4 | 22 | 50 | - | 64 | 67 |
| ON-OFF | 4 ص | 64 | 48 | 4 | 4 | 22 | 66 | - | 64 | 67 | |
| ON-OFF | 3P + ن | 64 | 48 | 4 | 4 | 22 | 66 | - | 64 | 67 | |
| ON-OFF | 3P + N + E. | 64 | 48 | 4 | 4 | 22 | 82 | - | 64 | 67 | |
| ON-OFF | 6 ص | 64 | 48 | 4 | 4 | 22 | - | 100 | 64 | 67 | |
| YG11-80 YG11-100 |
ON-OFF | 3 ص | 64 | 48 | 4 | 5.5 | 22 | 70 | - | 80 | 82 |
| ON-OFF | 4 ص | 64 | 48 | 4 | 5.5 | 22 | 92 | - | 80 | 82 | |
| ON-OFF | 3P + N + E. | 64 | 48 | 4 | 5.5 | 22 | 104 | - | 80 | 82 | |
| ON-OFF | 6 ص | 64 | 48 | 4 | 5.5 | 22 | - | 140 | 80 | 82 |
نوع التصميم:
مواصفات المنتج:
1. الأمن
مسافة العزل لنقطة اتصال المفتاح كبيرة ، لتحقيق 13-14 مم ، تتجاوز متطلبات السلامة VDE0113.في كثير من الحالات ، يتجاوز مستوى أمان المحول العالم الحالي لمقاطع الدائرة المختلفة.
2.نوع التثبيت المرن
يمكن تطبيق المفاتيح من نوع اللوحة ، ويمكنك أيضًا تطبيق التثبيت السفلي ، ويمكن أن يكون نوع التثبيت الأساسي سهلًا وآمنًا باستخدام البراغي أو تثبيت سكة 35 مم.يتمتع نظام التبديل بمرونة قوية وقدرة على التكيف لإضافة جهات اتصال إضافية ومحطات محايدة ، ولا يمكنك إزالة المفتاح يمكن أن يزيد من القدرة على التكيف مع جهات اتصال إضافية بسهولة ،
3. سهل التركيب
البرغي المدمج لمنع الانزلاق اليدوي ، يستفيد من الأدوات الهوائية أو الكهربائية لتسهيل أفضل أداء وضمان السلامة والسرعة عند
التركيب.
المؤشرات الفنية الاساسية:
تركيب لوحة:
| نموذج رقم: | الأبعاد (مم) | أبعاد التركيب (مم) | |||||||
| أ | ب | ج | ك | إل | ه | F | D1 | د 2 | |
| YG11-25 | 64 | 42 | 54 | 13.5 | 61 | 48 | 48 | ø20 | ø4.2 |
| YG11-32 | 64 | 42 | 54 | 13.5 | 61 | 48 | 48 | ø20 | ø4.2 |
| YG11-40 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | ø20 | ø4.2 |
| YG11-63 | 64 | 50 | 64 | 16 | 67 | 48 | 48 | 20 | Ø4.2 |
| YG11-80 | 64 | 70 | 80 | 22.5 | 82 | 48 | 48 | ø20 | ø4.2 |
| YG11-100 | 64 | 70 | 80 | 22.5 | 82 | 48 | 48 | ø20 | ø4.2 |
