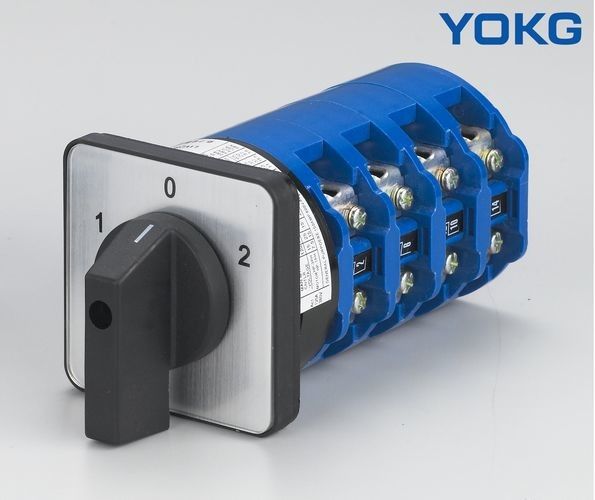

مفتاح التحويل الدوراني العالمي من سلسلة LW28 10 أمبير 20 أمبير 125 أمبير 160 أمبير
نطاق التطبيق:
تُستخدم مفاتيح التحويل الشاملة من سلسلة LW28 بشكل أساسي في الدوائر الكهربائية ذات التيار المتردد 50 هرتز ، والجهد المقدر 380 فولت وما دون ، والجهد DC 220 فولت وأقل ، والتيار المقنن حتى 160 أمبير.يتم استخدامها للتبديل اليدوي غير المتكرر أو دائرة القطع للتحكم والتحويل ، ويمكن استخدامها أيضًا للتحكم المباشر في المحركات غير المتزامنة ثلاثية الطور ، والتحكم الرئيسي وقياس الدائرة.تستخدم المنتجات على نطاق واسع كمفتاح تحكم بالدائرة ، ومفتاح لمعدات الاختبار ، ومفتاح التحكم في المحرك ومفتاح التحكم الرئيسي ، ومفتاح آلة اللحام ، إلخ.
المعيار: تحويل الدائرة الرئيسية ومفتاح تحويل التحكم المباشر وفقًا لـ GB14048.3-2001
يتوافق مفتاح التحكم في الأمر الرئيسي مع GB14048.5-2001.
ظروف العمل العادية:
درجة حرارة الهواء المحيط: +40 درجة مئوية ، متوسط درجة الحرارة: +35 درجة مئوية (خلال 24 ساعة))
الحد الأدنى لدرجة حرارة الهواء المحيط: ≤ -5 ℃
الارتفاع: 2000 م
| نموذج | لوحة تخصيص |
أبعاد الحدود (مم) | أبعاد التركيب (مم) | ||||||
| أ | ب | ج | إل | ه | F | D1 | د 2 | ||
| LW28-10 LW28-20 |
مو سكوير | 30 | 30 | 28 | 22 + 8 ن | 20 | ø8 | ø3.2 | |
| مربع M1 | 48 | 48 | 43 | 22 + 9.6 ن | 36 | 36 | قطر 8.5 | ø4.5 | |
| مربع M2 | 64 | 64 | 43 | 25 + 9.6 ن | 48 | 48 | ø10 | ø4.5 | |
| مستطيل M2 | 64 | 80 | 43 | 25 + 9.6 ن | 48 | 48 | ø10 | ø4.5 | |
| LW28-20C | مربع M2 | 64 | 64 | 60 | 42.5 + 12.6 ن | 48 | 48 | ø10 | ø4.5 |
| مستطيل M2 | 64 | 80 | 60 | 42.5 + 12.6 ن | 48 | 48 | ø10 | ø4.5 | |
| مربع M3 | 88 | 88 | 60 | 42.5 + 12.6 ن | 68 | 68 | ø13 | ø6 | |
| LW28-25 | مربع M1 | 48 | 48 | 45.2 | 23 + 12.8 ن | 36 | 36 | قطر 8.5 | ø4.5 |
| مستطيل M1 | 48 | 60 | 45.2 | 23 + 12.8 ن | 36 | 36 | قطر 8.5 | ø4.5 | |
| مربع M2 | 64 | 64 | 45.2 | 26.5 + 12.8 ن | 48 | 48 | ø10 | ø4.5 | |
| مستطيل M2 | 64 | 80 | 45.2 | 26.5 + 12.8 ن | 48 | 48 | ø 10 | ø4.5 | |
| LW28 - 32 | مربع M2 | 64 | 64 | 58 | 29.2 + 12.8 ن | 48 | 48 | ø10 | ø4.5 |
| مستطيل M2 | 64 | 80 | 58 | 29.2 + 12.8 ن | 48 | 48 | ø10 | ø4.5 | |
| مربع M3 | 68 | 88 | 58 | 29.2 + 12.8 ن | 68 | 68 | ø13 | ø6 | |
| LW28-63 | مربع M2 | 64 | 64 | 66 | 29.2 + 21.5n | 48 | 48 | ø10 | ø4.5 |
| مستطيل M2 | 64 | 80 | 66 | 29.2 + 21.5n | 48 | 48 | ø10 | ø4.5 | |
| مربع M3 | 88 | 88 | 66 | 29.2 + 21.5n | 68 | 68 | ø13 | ø6 | |
| LW28-125 | مربع M3 | 88 | 88 | 84 | 35 + 26.5 ن | 68 | 68 | ø13 | ø6 |
| LV28-160 | مربع M3 | 88 | 88 | 88 | 35 + 32.5 ن | 68 | 68 | ø13 | ø6 |
| LV28-200 | 14 مربع | 130 | 130 | 126 | 39.5 + 38.5n | 104 | 104 | ø16 | ø7 |
| LV28 - 315 | مربع M4 | 130 | 130 | 126 | 39.5 + 38.5n | 104 | 104 | ø16 | ø7 |
نموذج المنتج والتضمين:
الأبعاد ذات الصلة:
الشهادات:
التعبئة والتسليم:
