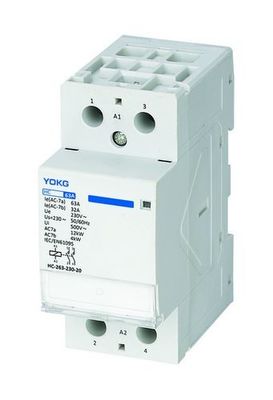

2 المرحلة 1NO 1NC المصغر الملامس 63amp الموصلات الكهربائية
طلب:
تعد الموصلات الكهربائية المنزلية من سلسلة HC مناسبة للتحكم في الأجهزة المنزلية والاستخدامات المماثلة ذات الحمل الصغير المنخفض ، وكذلك التحكم في تحميل المحركات المنزلية ، والتي يجب تقليل قدرتها على التحكم ، وتستخدم المنتجات للأسرة ، والفنادق ، وأماكن الإقامة وما إلى ذلك ، ويمكن أن تكون كذلك أدركت الوظيفة التلقائية.
النموذج والتعريف:
الشروط وحالة التثبيت:
♦ درجة حرارة الهواء المحيط: -5 + 40 ℃ ، المتوسط لا يزيد عن + 35 ℃ خلال 24 ساعة.
الارتفاع (م): لا يزيد عن 2000 متر
الظروف الجوية: عندما تكون أعلى درجة حرارة + 40 درجة مئوية ، يجب ألا تزيد الرطوبة النسبية للهواء عن 50٪.يجب السماح بالرطوبة النسبية الأعلى عند درجة حرارة منخفضة ، على سبيل المثال ، 90٪ رطوبة عند 20 درجة مئوية.يجب اتخاذ تدابير خاصة عند حدوث ندى التكثيف أحيانًا بسبب تغيرات درجة الحرارة.
درجة التلوث: الصنف 2
♦ فئة التثبيت: II
التركيب: على سكة Din Din TH35-7.5 تركيب سكة تعليق
♦ درجة الحماية: IP20
عام:
التصنيف الكهربائي: حتى 25A، 40A، 63A، 100A فئة الاستخدام: AC-1، AC-7a، AC-7b
المعيار: IEC / EN 61095 الحياة الكهربائية 100،000 ، الحياة الميكانيكية 1،000،000
HC-225 / HC-240 / HC-263: Ue = 230 فولت ～ HC-425 / HC-440 / HC-463: Ue = 400V ～
نطاق العملية:
يجب أن يسحب الملامس بشكل موثوق بأي قيمة تتراوح بين 85٪ لنا و 110٪ لنا.110٪ لنا هي القيمة القصوى و 85٪ لنا هي القيمة القصوى.
يجب على الملامس تحرير وكسر تمامًا بين 75٪ لنا و 20٪ لنا.20٪ لنا هي القيمة القصوى و 75٪ هي الحد الأدنى للقيمة.
أداء العملية المعين:
| صنع وكسر الشرط | ||||||
| فئة الاستخدام | أناج/أناه | يوص /يوه | كوس Φ | صنع الوقت (أ) س |
الوقت الفاصل س |
دورة التشغيل مرات |
| AC-7a | 1.0 | 1.05 | 0.80 | 0.05 | 10 | 30000 |
| AC-7b | (ج) | (ب) | 0.45 | 0.05 | 10 | 30000 |
| (أ) إذا تم إغلاق جهة الاتصال تمامًا قبل الانكسار مرة أخرى ، يُسمح بوقت صنع أقل من 0.05 ثانية. (ب) لجعل العملية Ur / Ue = 1.0 ، من أجل كسر العملية Ur / Ue = 0.17 (ج) لإجراء العملية Ic / Ie = 6.0 ، من أجل كسر العملية Ic / Ie = 1.0 |
||||||
صنع وكسر القدرة:
| صنع وكسر الشرط | ||||||
| فئة الاستخدام | أناج/أناه | يوص /يوه | كوس Φ | صنع الوقت (أ) س |
الوقت الفاصل س |
دورة التشغيل مرات |
| AC-7a | 1.5 | 1.05 | 0.80 | 0.05 | 10 | 50 |
| AC-7b | 8 | 1.05 | 0.45 | 0.05 | 10 | 50 |
الحياة الميكانيكية:
الحياة الميكانيكية: مليون مرة ، دورات التشغيل في الساعة 300 مرة.
الحياة الكهربائية:
العمر الافتراضي للكهرباء: 100،000 مرة ، الحد الأقصى لدورات التشغيل في اليوم هو 100 مرة.
منتجات:
♦ الموصلات عبارة عن أجهزة تحكم معيارية ذات هيكل جديد ، وحجم صغير.تشمل خصائصه تركيب سكة حديدية ، وحجم معياري ، وتصميم جميل ، وأمان.يمكنها تطبيق هيكل انعكاس ودمجها مع قاطع دائرة صغير في صندوق الإضاءة.
♦ إنها تستخدم مادة عزل جيدة ، مما يحسن مؤشر الأمان.
♦ ذو مظهر جيد وضجيج منخفض ومناسب للفنادق والمستشفيات ، إلخ.

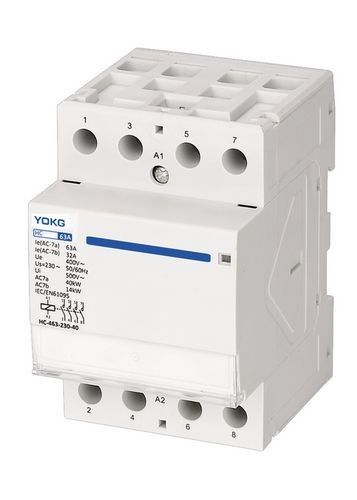

رمز طلب موصل الصفحة الرئيسية لـ HC:
| 63 أ | 2P | 4 ص |
| 24 فولت | HC-263-24-10 | HC-463-24-30 |
| HC-263-24-20 | HC-463-24-40 | |
| HC-263-24-11 | HC-463-24-31 | |
| HC-263-24-02 | HC-463-24-22 | |
| HC-463-24-04 | ||
| 48 فولت | HC-263-48-10 | HC-463-48-30 |
| HC-263-48-20 | HC-463-48-40 | |
| HC-263-48-11 | HC-463-48-31 | |
| HC-263-48-02 | HC-463-48-22 | |
| HC-463-48-04 | ||
| 110 فولت | HC-263-110-10 | HC-463-110-30 |
| HC-263-110-20 | HC-463-110-40 | |
| HC-263-110-11 | HC-463-110-31 | |
| HC-263-110-02 | HC-463-110-22 | |
| HC-463-110-04 | ||
| 230 فولت | HC-263-230-10 | HC-463-230-30 |
| HC-263-230-20 | HC-463-230-40 | |
| HC-263-230-11 | HC-463-230-31 | |
| HC-263-230-02 | HC-463-230-22 | |
| HC-463-230-04 |
