| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | YOKG |
| إصدار الشهادات: | CE,TUV,CB |
| رقم الموديل: | SC25 |
| الحد الأدنى لكمية: | 100 قطعة |
| الأسعار: | negotiable |
| تفاصيل التغليف: | يتم تعبئة كل وحدة في صندوق داخلي فردي واحد |
| وقت التسليم: | 15 يومًا أو يعتمد على طلب QTYS |
| شروط الدفع: | L / C ، D / P ، T / T |
| القدرة على العرض: | 100000 قطعة في الشهر |
| تيار التسخين المقدر: | 40 أ | تصنيف الجهد العزل: | 690 فولت |
|---|---|---|---|
| عدد الاقطاب: | 3 | لفه: | تيار متردد |
| درجة الحماية: | IP20 | مرحلة: | 3 |
| شهادة: | CE ، CB ، TUV | تكرار: | 60/50 هرتز |
| إبراز: | IP20 موصل ثلاثي الأطوار 40 أمبير,موصل ثلاثي الأطوار 40 أمبير,220 فولت |
||

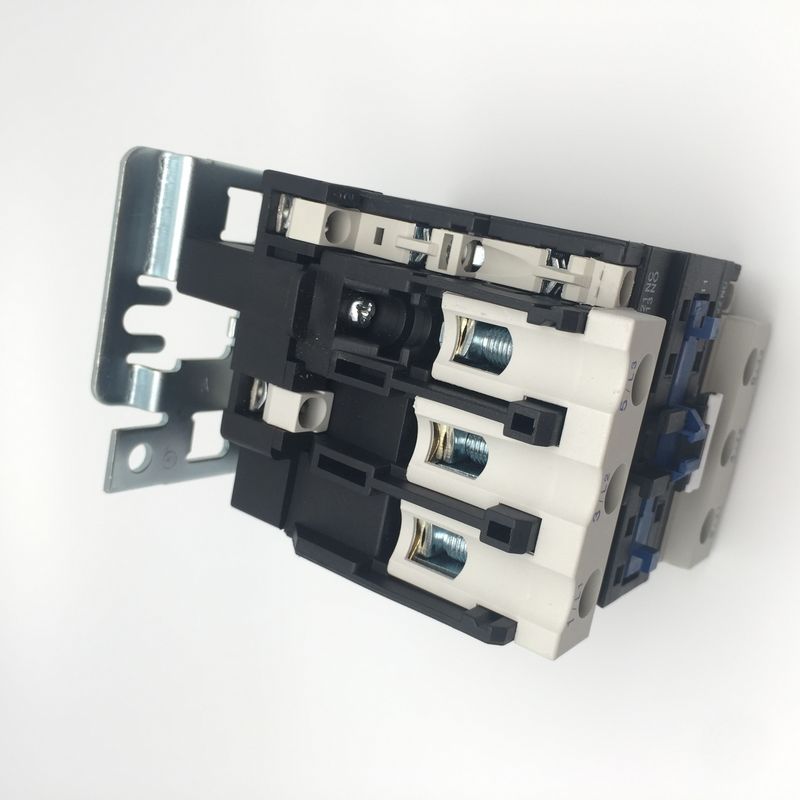

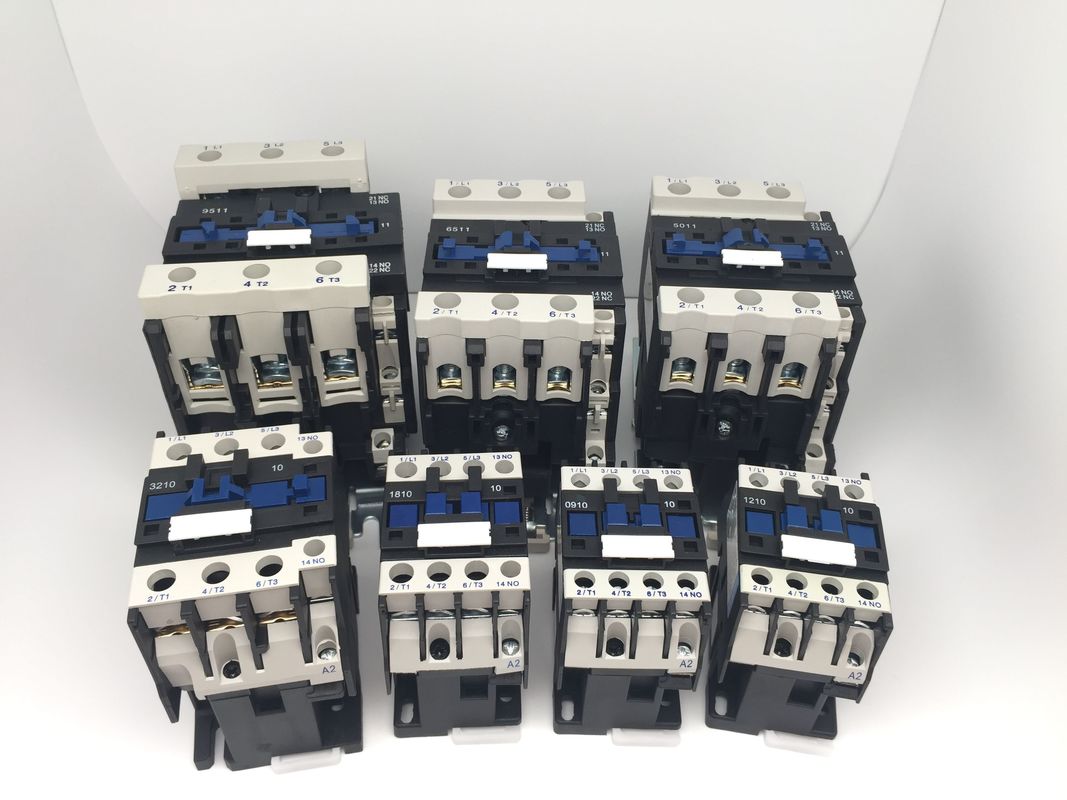

OEM ODM Ac 3 Phase Contactor 40A 220v 380 Vac Magnetic Contactor
سمات:
هذا المنتج مصنوع من هيكل بلاستيكي مرن بالكامل ويستفيد من مرونة البلاستيك نفسه.إنه يوفر العمل والوقت والمواد التي لا تحتاج إلى المسمار والأداة الخاصة للتركيب أو الفك.
إلى جانب كتلة الاتصال المساعدة ، وتأخير الموقت وأجهزة التشابك الميكانيكية وما إلى ذلك ، يصبح موصل التأخير ، وموصل القفل الميكانيكي.مع التتابع الحراري ، يتم دمجه في البادئ الكهرومغناطيسي.
النموذج والتضمين:
المعلمات الرئيسية والأداء الفني:
| نوع | SC25 | ||
| تيار التسخين المقدر (A) | 40 | ||
| جهد العزل المقدر (V) | 690 | ||
| تصنيف الجهد تحمل تأثير (KV) | 6 | ||
| تصنيف القدرة على صنع | 10le | ||
| تصنيف قدرة كسر | 8le | ||
| أعمدة | 3 | ||
| الاتصال مساعد | بدون س | ||
| تيار تحمل الوقت القصير (A) | 10S | 200 | |
| تصنيف العمل الحالي (A) | 380 فولت | AC-3 | 25 |
| AC-4 | 8.5 | ||
| 660 فولت | AC-3 | 18 | |
| AC-4 | 4.4 | ||
| قدرة AC-3 للمرحلة 3 محرك قفص السنجاب (AC-3) KW |
220 فولت | 5.5 | |
| 380 فولت | 11 | ||
| 660 فولت | 15 | ||
| تردد التشغيل (مرات / ساعة) | الحياة الكهربائية | AC-3 | 600 |
| AC-4 | 300 | ||
| الحياة الميكانيكية | 3600 | ||
| الحياة الكهربائية (10000 / مرة) | AC-3 | 100 | |
| AC-4 | 20 | ||
| الحياة الميكانيكية (10000 / مرة) | 1000 | ||
| نوع الصمامات المجهزة | RT16-40 | ||
| جهد إمداد التحكم المقدر لنا (V) | 50/60 هرتز | 12 ~ 480 | |
| نطاق العملية | سحب | (85٪ ~ 110٪) لنا + 40 ℃ | |
| الافراج | (20٪ ~ 75٪) الولايات المتحدة -5 ℃ | ||
| متوسط طاقة ملف التيار المتردد (VA) | يبدأ | 110 | |
| حفظ | 11 | ||
| فئة كفاءة الطاقة | فئة 3 | ||
| الفقد الحراري (W) | 3 ~ 4 | ||
| وقت التشغيل (مللي ثانية) | قريب | 12 ~ 25 | |
| فترة راحة | 5 ~ 20 | ||
| الأسلاك الدائرة الرئيسية | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1.5 10 |
| 2 عود | 1.5 6 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 6 | |
| 2 عود |
1 ～ 4 |
||
| سلك صلب (㎟) | 1 عصا | 1.5 6 | |
| 2 عود |
1.5 6 |
||
| حجم المسمار التثبيت | م 4 | ||
| شد عزم الربط (نيوتن متر) | 1.2 | ||
| حلقة الأسلاك التحكم | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 |
| 2 عود | 1 ～ 4 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | |
| 2 عود | 1 2.5 | ||
| سلك صلب (㎟) | 1 عصا | 1 ～ 4 | |
| 2 عود | 1 ～ 4 | ||
| حجم المسمار التثبيت | M3.5 | ||
| شد عزم الربط (نيوتن متر) | 0.8 |
||
| التركيب | سكة دين أو تركيب برغي |
| شهادة | CE ، CB ، TUV |
| اساسي | IEC 60947-1 ، IEC 60947-4-1 |
| الحياة Machanical | 1000 |
| تردد العملية | 300-1200 مرة / ساعة |
| درجة الحرارة المحيطة | -5 درجة مئوية ~ + 40 درجة مئوية |
| قدرة الأسلاك (مم) | 1.5 - 35 |
| ارتفاع | ≤ 2000 م |
| درجة الحماية | IP20 |
| يمكن تثبيته مع كتلة ملامسات مساعدة ، مرحل زمني وكتلة اتصالات محدودة التيار ، وترحيل حراري | |
| حجم صغير وخفيف الوزن وفقدان أقل للطاقة وعمر طويل وأمان وموثوقية | |
| يمكن أن تكون مجهزة بجهة اتصال إضافية 1NO أو جهة اتصال إضافية 1NC (أقل من 32 أمبير) ، وملامس إضافي 1NO + جهة اتصال إضافية 1NC (أكثر من 40 أمبير).بالإضافة إلى ذلك ، يمكن تجهيزها بكتلة التلامس المساعدة F4 (كتلتان أو 4 كتل) | |
أبعاد التثبيت:
| ماكس | ب ماكس | سي ماكس | أ | ب | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
