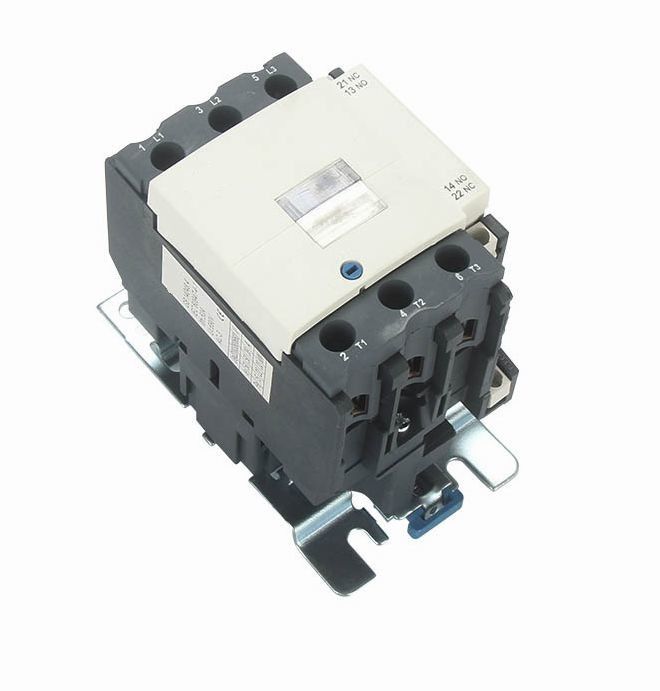

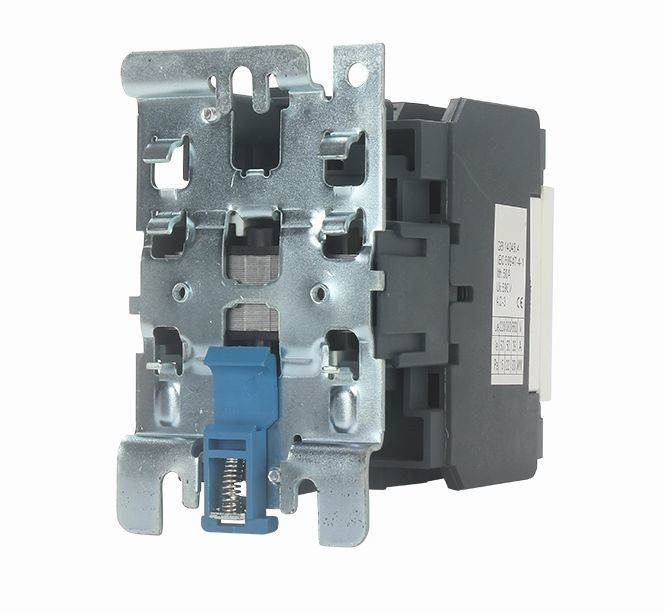

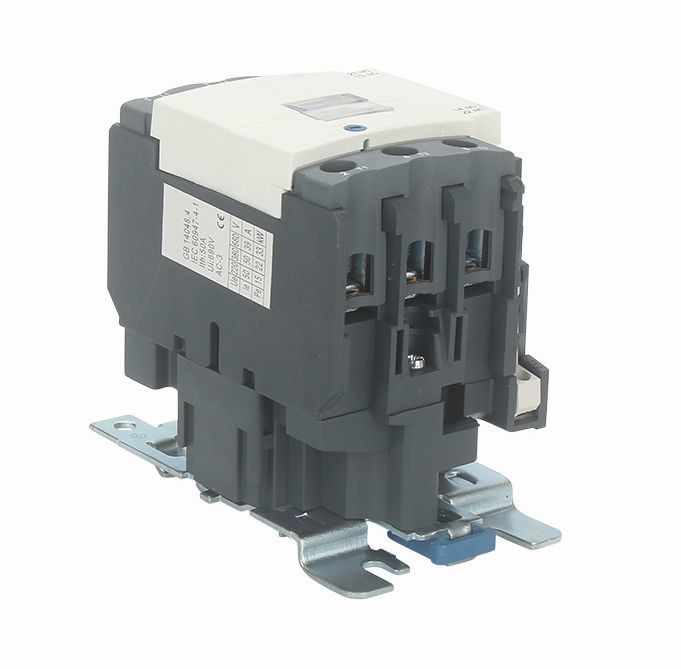

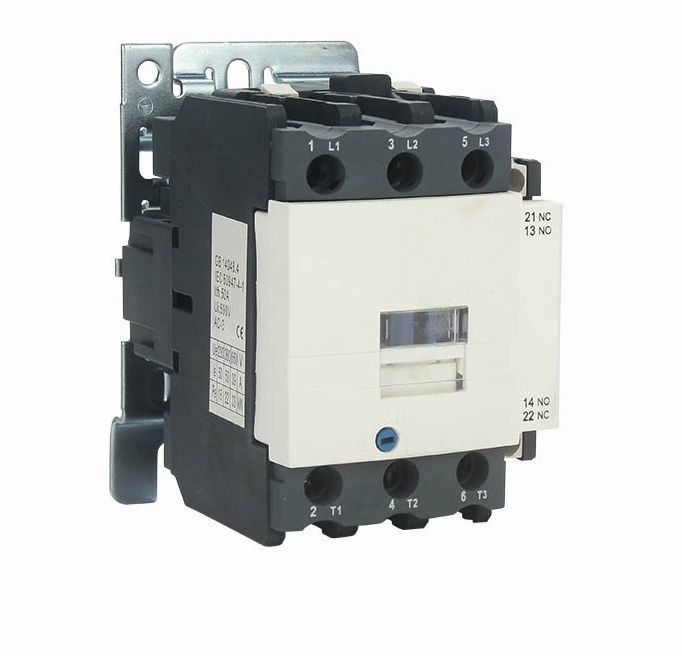

IEC60947 موصل مغناطيسي Telemecanique SC1-40 ~ 65 SC180 ~ 95 AC
عام:
التثبيت: تثبيت Din rail / المسمار
إصدار الشهادات: CE، CB، TUV
المعيار: IEC 60947-1 ، IEC 60947-4-1
درجة الحرارة المحيطة: -5 درجة مئوية ~ + 40 درجة مئوية
قدرة الأسلاك (مم):1.5 - 35
تكرار:50/60 هرتز
ارتفاع:≤ 2000 م
درجة التلوث:فئة 3
فئة التثبيت:ثالثا
درجة الحماية:IP20
الميزات: مع تصميم غطاء الغبار ، يتميز الموصل بخصائص أمان وموثوقية أفضل ويمكنه أيضًا إطالة عمر الخدمة.
إنها ذات حجم صغير وخفيف الوزن وفقدان أقل للطاقة وعمر طويل وآمن وموثوقية.يمكن تثبيته مع كتلة ملامسات مساعدة ، مرحل زمني وكتلة اتصالات محدودة التيار ، وترحيل حراري.
النموذج والتضمين:
المعلمات الرئيسية والأداء الفني:
نوع | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
تيار التسخين المقدر (A) | 50 | 60 | 80 | 110 | 110 | ||
جهد العزل المقدر (V) | 690 | ||||||
تصنيف الجهد تحمل تأثير (KV) | 6 | ||||||
تصنيف القدرة على صنع | 10le | ||||||
تصنيف قدرة كسر | 8le | ||||||
أعمدة | 3 | ||||||
الاتصال مساعد | 1NO + 1NC | ||||||
تيار تحمل الوقت القصير (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
AC-3 تصنيف العمل الحالي (A) |
220 فولت / 230 فولت | 40 | 50 | 65 | 80 | 95 | |
380V / 400V | 40 | 50 | 65 | 80 | 95 | ||
660 فولت / 690 فولت | 34 | 39 | 42 | 49 | 49 | ||
قدرة AC-3 للمرحلة 3 محرك قفص السنجاب (AC-3) KW |
220 فولت / 230 فولت | 11 | 15 | 18.5 | 22 | 25 | |
380V / 400V | 18.5 | 22 | 30 | 37 | 45 | ||
660 فولت / 690 فولت | 30 | 33 | 37 | 45 | 45 | ||
تردد التشغيل (مرات / ساعة) | الحياة الكهربائية | 600 | |||||
الحياة الميكانيكية | 3600 | ||||||
AC-3 الحياة الكهربائية (10000 / مرة) | 80 | 60 | 60 | 60 | 60 | ||
الحياة الميكانيكية (10000 / مرة) | 800 | 800 | 800 | 600 | 600 | ||
نوع الصمامات المجهزة | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
جهد إمداد التحكم المقدر لنا (V) | 50/60 هرتز | 12 ~ 480 | |||||
نطاق العملية | سحب | (85٪ ~ 110٪) نحن + 40 ℃ | |||||
الافراج | (20٪ ~ 75٪) لنا -5 ℃ | ||||||
متوسط طاقة ملف التيار المتردد (VA) | يبدأ | 200 | |||||
حفظ | 20 | ||||||
فئة كفاءة الطاقة | فئة 3 | ||||||
الفقد الحراري (W) | 6 10 | ||||||
وقت التشغيل (مللي ثانية) | قريب | 20 25 | 20 35 | ||||
فترة راحة | 8 15 | 8 20 | |||||
الأسلاك الدائرة الرئيسية | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 2.5 ~ 25 | 2.5 ~ 25 | 2.5 ~ 25 | 4 50 | 4 50 |
2 عود | 2.5 ~ 16 | 2.5 ~ 16 | 2.5 ~ 16 | 4 25 | 4 25 | ||
سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 2.5 ~ 25 | 2.5 ~ 25 | 2.5 ~ 25 | 4 50 | 4 50 | |
2 عود | 2.5 ~ 10 | 2.5 ~ 10 | 2.5 ~ 10 | 4 ~ 16 | 4 ~ 16 | ||
سلك صلب (㎟) | 1 عصا | 2.5 ~ 25 | 2.5 ~ 25 | 2.5 ~ 25 | 4 50 | 4 50 | |
2 عود | 2.5 ~ 16 | 2.5 ~ 16 | 2.5 ~ 16 | 4 25 | 4 25 | ||
حجم المسمار التثبيت | م 8 | م 10 | |||||
شد عزم الربط (نيوتن متر) | 3.5 | 4 | |||||
حلقة الأسلاك التحكم | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 |
2 عود | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
2 عود | 1 2.5 | 1 2.5 | 1 2.5 | 1 2.5 | 1 2.5 | ||
سلك صلب (㎟) | 1 عصا | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
2 عود | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
حجم المسمار التثبيت | M3.5 | ||||||
شد عزم الربط (نيوتن متر) | 0.8 |
أبعاد المظهر والتركيب:
أبعاد التثبيت:
نوع | ماكس | ب ماكس | سي ماكس | أ | ب | ∅ |
SC1-40 ~ 65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
SC1-80 95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
