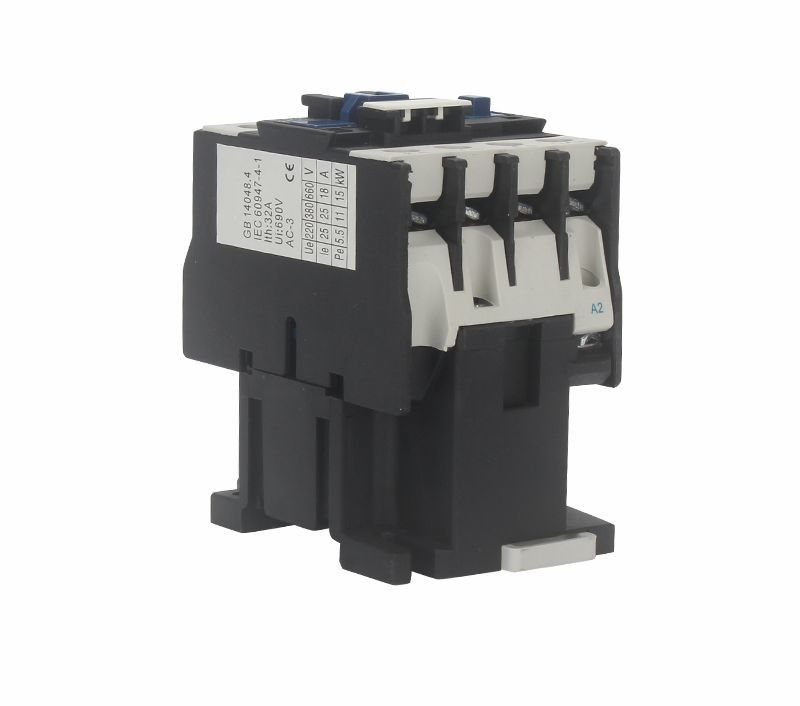

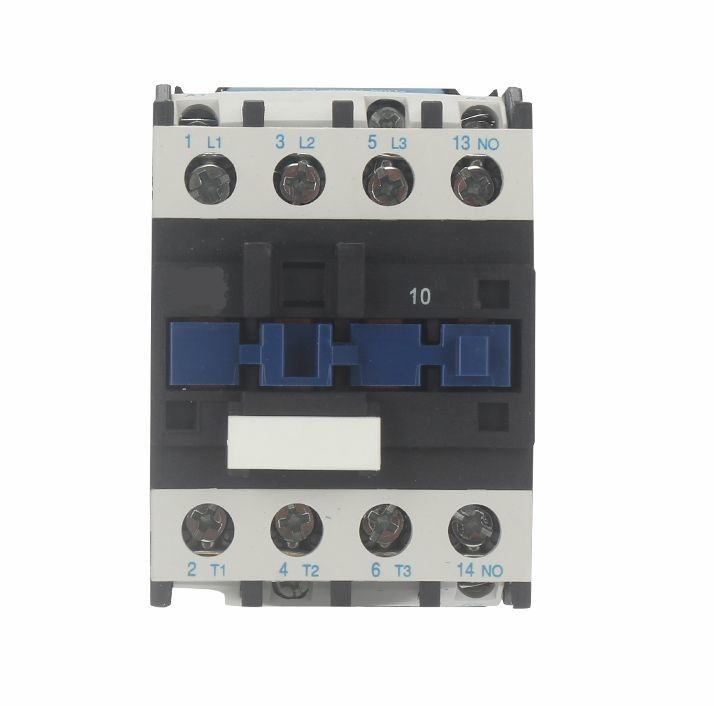

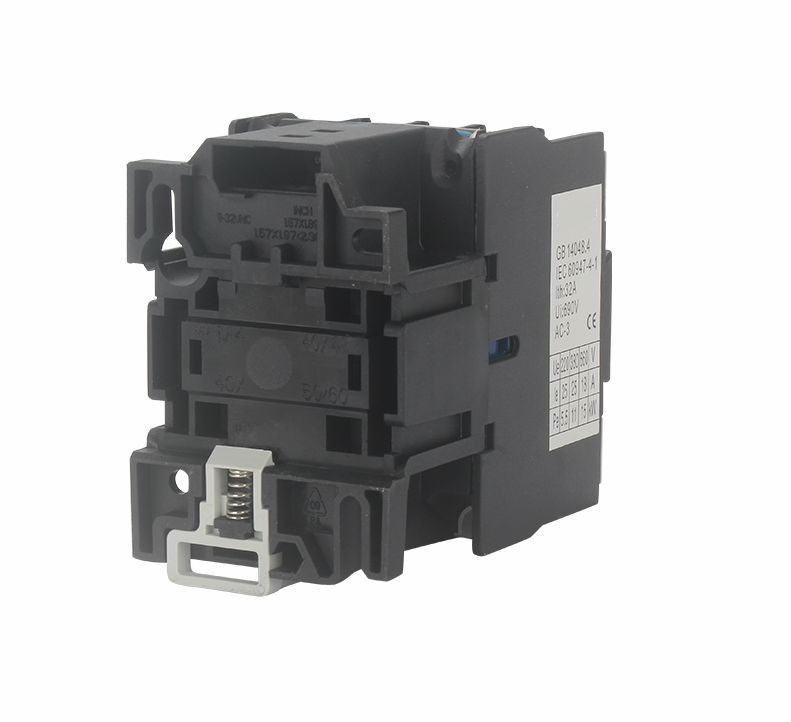

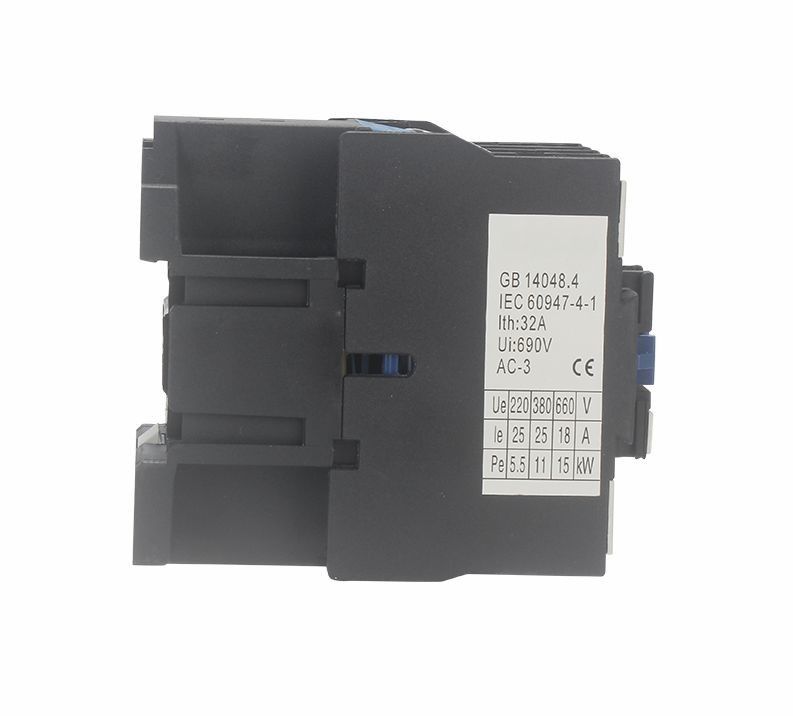

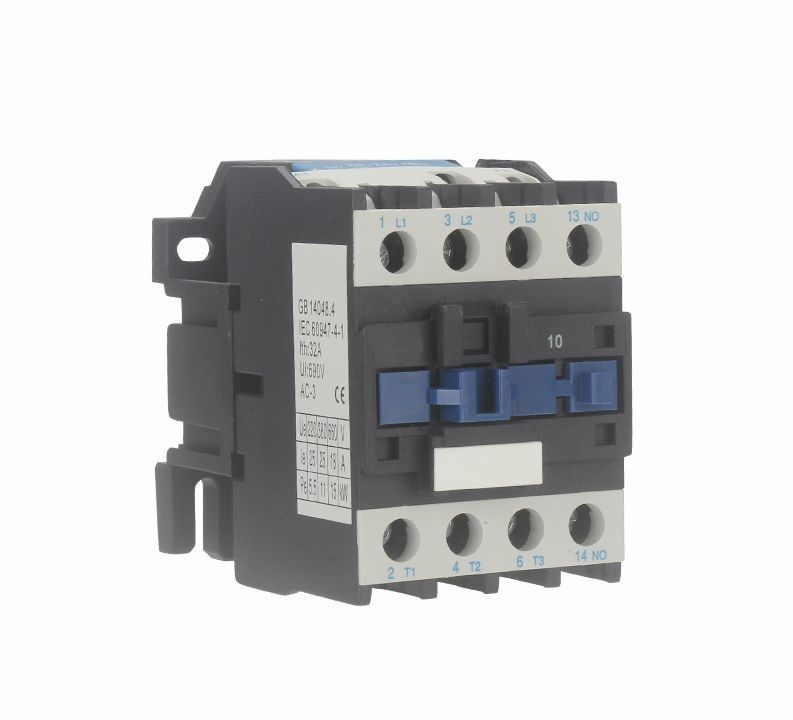

NO أو NC 690 Vac AC موصل كهربائي 50 60HZ موصل التيار المتردد المغناطيسي
مميزات:
التثبيت: تثبيت Din rail / المسمار
إصدار الشهادات: CE، CB، TUV
المعيار: IEC 60947-1 ، IEC 60947-4-1
تواتر العملية: 300-1200 مرة / ساعة
درجة الحرارة المحيطة: -5 درجة مئوية ~ + 40 درجة مئوية
درجة الحماية: IP20
فئة التثبيت:ثالثا
درجة التلوث:فئة 3
ارتفاع:≤ 2000 م
المعلمات الرئيسية والأداء الفني:
| نوع | SC25 | ||
| تيار التسخين المقدر (A) | 40 | ||
| جهد العزل المقدر (V) | 690 | ||
| تصنيف الجهد تحمل تأثير (KV) | 6 | ||
| تصنيف القدرة على صنع | 10le | ||
| تصنيف قدرة كسر | 8le | ||
| أعمدة | 3 | ||
| الاتصال مساعد | بدون س | ||
| تيار تحمل الوقت القصير (A) | 10S | 200 | |
| تصنيف العمل الحالي (A) | 380 فولت | AC-3 | 25 |
| AC-4 | 8.5 | ||
| 660 فولت | AC-3 | 18 | |
| AC-4 | 4.4 | ||
| قدرة AC-3 للمرحلة 3 محرك قفص السنجاب (AC-3) KW |
220 فولت | 5.5 | |
| 380 فولت | 11 | ||
| 660 فولت | 15 | ||
| تردد التشغيل (مرات / ساعة) | الحياة الكهربائية | AC-3 | 600 |
| AC-4 | 300 | ||
| الحياة الميكانيكية | 3600 | ||
| الحياة الكهربائية (10000 / مرة) | AC-3 | 100 | |
| AC-4 | 20 | ||
| الحياة الميكانيكية (10000 / مرة) | 1000 | ||
| نوع الصمامات المجهزة | RT16-40 | ||
| جهد إمداد التحكم المقدر لنا (V) | 50/60 هرتز | 12 ~ 480 | |
| نطاق العملية | سحب | (85٪ ~ 110٪) لنا + 40 ℃ | |
| الافراج | (20٪ ~ 75٪) الولايات المتحدة -5 ℃ | ||
| متوسط طاقة ملف التيار المتردد (VA) | يبدأ | 110 | |
| حفظ | 11 | ||
| فئة كفاءة الطاقة | فئة 3 | ||
| الفقد الحراري (W) | 3 ~ 4 | ||
| وقت التشغيل (مللي ثانية) | قريب | 12 ~ 25 | |
| فترة راحة | 5 ~ 20 | ||
| الأسلاك الدائرة الرئيسية | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1.5 10 |
| 2 عود | 1.5 6 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 6 | |
| 2 عود |
1 ～ 4 |
||
| سلك صلب (㎟) | 1 عصا | 1.5 6 | |
| 2 عود |
1.5 6 |
||
| حجم المسمار التثبيت | م 4 | ||
| شد عزم الربط (نيوتن متر) | 1.2 | ||
| حلقة الأسلاك التحكم | سلك مرن بدون بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 |
| 2 عود | 1 ～ 4 | ||
| سلك مرن بارد محطة الضغط (㎟) |
1 عصا | 1 ～ 4 | |
| 2 عود | 1 2.5 | ||
| سلك صلب (㎟) | 1 عصا | 1 ～ 4 | |
| 2 عود | 1 ～ 4 | ||
| حجم المسمار التثبيت | M3.5 | ||
| شد عزم الربط (نيوتن متر) | 0.8 |
||
أبعاد التثبيت:
| ماكس | ب ماكس | سي ماكس | أ | ب | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
