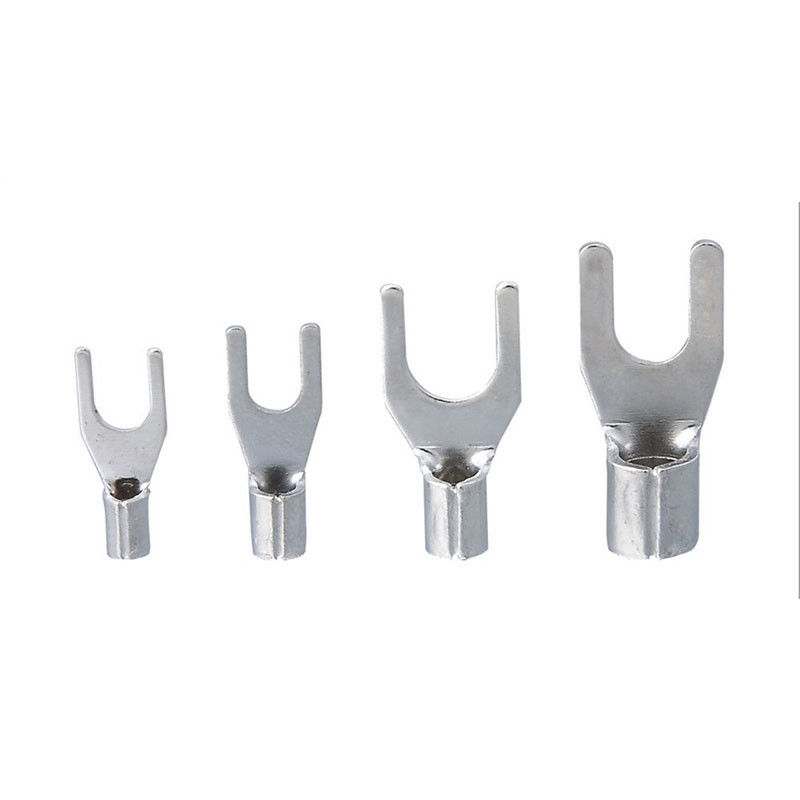

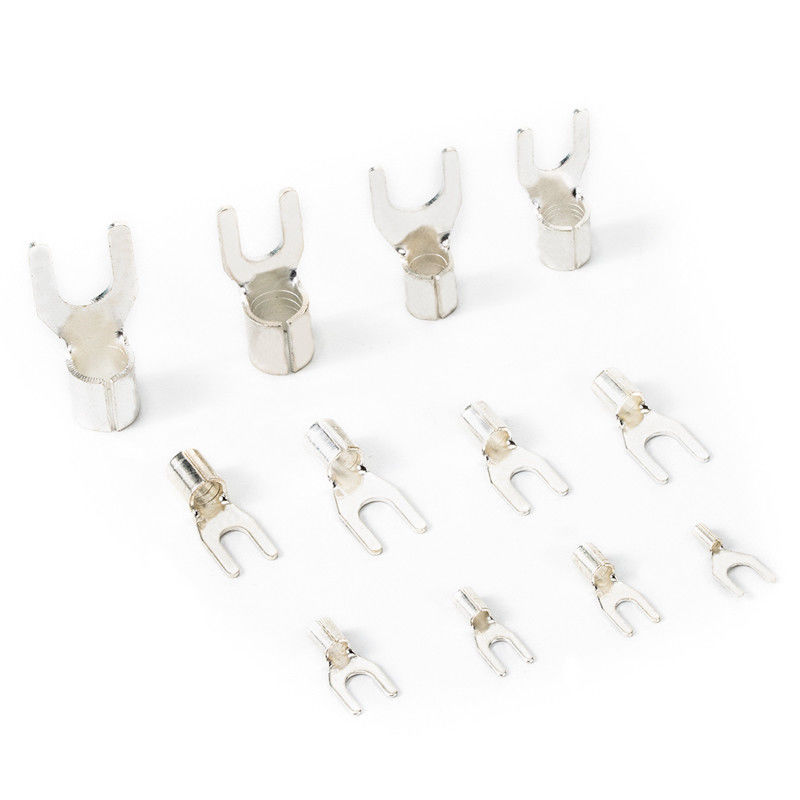

SNB Series TU Crimp Bare غير المعزول Y محطة سلك موصل مجرفة الطرفية
| يكتب | تجعيد محطات الأشياء بأسمائها الحقيقية غير المعزولة |
| اسم المنتج | TU (سلسلة SNB) |
| AWG | 22-16 ، 16-14 ، 14-12 ، 12-10 ، 8-4 |
| المواد المعدنية | النحاس والنحاس |
| طلب | العقص الأسلاك |
نطاق الأسلاك: 0.5-1.5㎜² ، AWG: 22 ~ 16 ، Imax = 19A
| رقم الصنف. | حجم مسمار | الأبعاد (مم) | ||||||
| د 2 | ب | إل | F | ه | D∅ | د∅ | ||
| SNB1.25-3.2 | # 4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 3.4 | 1.7 |
| SNBS1.25-3.5 | # 6 | 3.7 | 5.7 | 16.0 | 6.5 | |||
| SNBL1.25-3.5 | # 6 | 3.7 | 6.4 | 16.0 | 6.5 | |||
| SNBS1.25-4 | # 8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
| SNBM1.25-4 | # 8 | 4.3 | 7.2 | 16.0 | 6.5 | |||
| SNBL1.25-4 | # 8 | 4.3 | 8.1 | 16.0 | 6.5 | |||
| SNBS1.25-5 | # 10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
| SNBL1.25-5 | # 10 | 5.3 | 9.5 | 16.0 | 6.5 | |||
| SNBS1.25-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
| SNBL1.25-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
| SNB1.25-8 | 5/16 | 8.4 | 14.5 | 23.5 | 12.5 | |||
نطاق الأسلاك: 1.5-2.5㎜² ، AWG: 16 ~ 14 ، Imax = 27A
| رقم الصنف. | حجم مسمار | الأبعاد (مم) | ||||||
| د 2 | ب | إل | F | ه | D∅ | د∅ | ||
| SNB2-3.2 | # 4 | 3.2 | 5.7 | 16.0 | 6.5 | 4.8 | 4.1 | 2.3 |
| SNBS2-3.5 | # 6 | 3.7 | 5.7 | 16.0 | 6.5 | |||
| SNBL2-3.5 | # 6 | 3.7 | 6.0 | 16.0 | 6.5 | |||
| SNBS2-4 | # 8 | 4.3 | 6.4 | 16.0 | 6.5 | |||
| SNBM2-4 | # 8 | 4.3 | 7.2 | 16.0 | 6.5 | |||
| SNBL2-4 | # 8 | 4.3 | 8.1 | 16.0 | 6.5 | |||
| SNBS2-5 | # 10 | 5.3 | 8.1 | 16.0 | 6.5 | |||
| SNBL2-5 | # 10 | 5.3 | 9.5 | 16.0 | 6.5 | |||
| SNBS2-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6.5 | |||
| SNBL2-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
| SNB2-8 | 5/16 | 8.4 | 14.5 | 23.5 | 12.5 | |||
نطاق الأسلاك: 2.5-4㎜² ، AWG: 14 ~ 12 ، Imax = 37A
| رقم الصنف. | حجم مسمار | الأبعاد (مم) | ||||||
| د 2 | ب | إل | F | ه | D∅ | د∅ | ||
| SNB3.5-3 | # 4 | 3.2 | 5.7 | 18.3 | 7.0 | 6.0 | 5.0 | 3.0 |
| SNB3.5-4 | # 8 | 4.3 | 8.0 | 18.3 | 7.0 | |||
| SNB3.5-5 | # 10 | 5.3 | 8.0 | 18.3 | 7.0 | |||
| SNB3.5-6 | 1/4 | 6.4 | 12.0 | 21.5 | 12.1 | |||
نطاق الأسلاك: 4-6㎜² ، AWG: 12 ~ 10 ، Imax = 48A
| رقم الصنف. | حجم مسمار | الأبعاد (مم) | ||||||
| د 2 | ب | إل | F | ه | D∅ | د∅ | ||
| SNB5.5-3.5 | # 6 | 3.7 | 8.3 | 19.5 | 7.5 | 6.8 | 5.6 | 3.4 |
| SNBS5.5-4 | # 8 | 4.3 | 8.3 | 19.5 | 7.5 | |||
| SNBL5.5-4 | # 8 | 4.3 | 9.0 | 19.5 | 7.5 | |||
| SNB5.5-5 | # 10 | 5.3 | 9.0 | 19.5 | 7.5 | |||
| SNBS5.5-6 | 1/4 | 6.4 | 9.0 | 19.5 | 7.5 | |||
| SNBL5.5-6 | 1/4 | 6.4 | 12.0 | 25.5 | 12.0 | |||
| SNB5.5-8 | 5/16 | 8.4 | 14.0 | 24.5 | 11.5 | |||
نطاق الأسلاك: 6-25㎜² ، AWG: 8 ~ 4
| رقم الصنف. | حجم مسمار | الأبعاد (مم) | إيماكس | ||||||
| د 2 | ب | إل | F | ه | D∅ | د∅ | |||
| SNB8-4 | # 8 | 4.3 | 8.7 | 23.0 | 6.0 | 8.5 | 7.2 | 4.5 | 62 أ |
| SNB8-5 | # 10 | 5.3 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 | 62 أ |
| SNB8-6 | 1/4 | 6.4 | 12.0 | 24.5 | 5.7 | 8.5 | 7.2 | 4.5 | 62 أ |
| SNB8-8 | 5/16 | 8.4 | 14.5 | 28.0 | 8.3 | 8.5 | 7.2 | 4.5 | 62 أ |
| SNB14-6 | 1/4 | 6.4 | 12.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 | 88 أ |
| SNB14-8 | 5/16 | 8.4 | 14.0 | 28.0 | 7.5 | 10.5 | 9.0 | 5.8 | 88 أ |
| SNB22-8 | 5/16 | 8.4 | 14.0 | 34.5 | 9.0 | 12.0 | 11.5 | 7.7 | 115 أ |
التعليمات:
1. هل مصنع أو شركة تجارية؟
نعم ، نحن مصنعون في ونتشو ، الصين.يمكننا أن نقدم لك أسعار تنافسية وخدمة ما بعد البيع.
2. هل يمكنني طباعة الشعار الخاص بي على الحقيبة؟
نعم ، يمكن طباعة شعارك حسب الطلب الخاص بك.يمكننا تقديم خدمة OEM.
3. ما هي المهلة الزمنية لأمر منتظم؟
7-15 أيام حسب كمية الطلب
4. يمكنك تقديم عينات؟هل العينات مجانية؟
نعم ، يمكن تقديم عينات برسوم الشحن ليتم جمعها.
5. هل يمكنك تغيير حجم العملاء؟
نعم ، يمكن تخصيص الأحجام ، لمزيد من التفاصيل ، يرجى الاتصال بنا بحرية.
6. هل تختبر جميع البضائع الخاصة بك قبل التسليم؟
نعم ، لدينا اختبار 100٪ قبل التسليم
7. ماذا عن خدمة ما بعد البيع؟
نرحب بأي تعليقات ، وسوف نحل مشاكل التطبيق الخاص بك.
