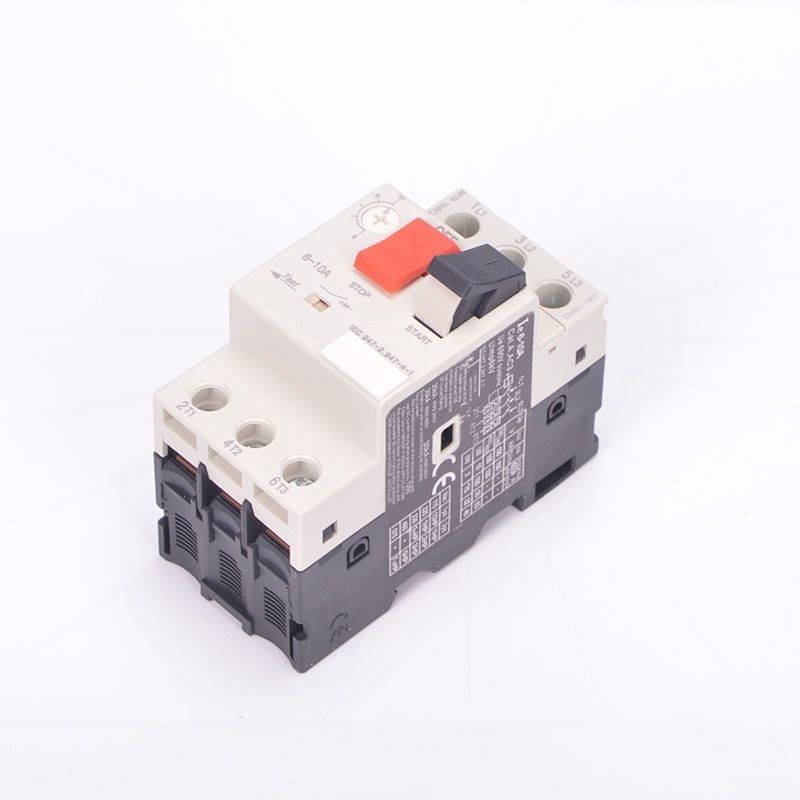

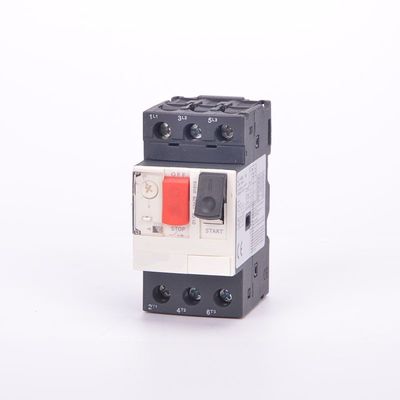

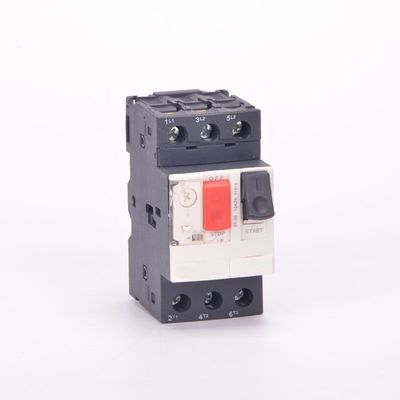

MPCB GV2-M قاطع دارة حماية المحرك 20 أمبير 230 فولت
تطبيق:
GV1 ، GV2r GV3 سلسلة قاطع دائرة حماية المحرك ، تصميم معياري ، مظهر جميل ، حجم صغير ، حماية طور الكسر ، مرحل حراري مدمج ، وظائف قوية ، تنوع جيد.تتوافق السلسلة مع IEC60947.2 و IEC60947-4.1 والمعيار EN60947-1.يمكن أن يتكون المفتاح والموصل من بداية المحرك المباشر.سلسلة حماية القشرة ، إلخ.
يمكن أن يصل الصف إلى IP65.هناك ثلاثة أنواع من المنتجات في هذه السلسلة: GV2-M.ME عبارة عن محرك يتم التحكم فيه عن طريق الضغط مع قاطع دارة حماية مغناطيسي للحرارة ؛GV2 = RS عبارة عن قاطع دائرة مزود بحماية مغناطيسية حرارية لمحرك يتم التحكم فيه بواسطة مفتاح تحويل ؛GV2-LS.LE قواطع دوائر مزودة بحماية مغناطيسية (بدون حماية تأخير حراري) للمحركات الكهربائية التي يتم التحكم فيها بواسطة مفاتيح التحويل.
تبديل الهواء للمحرك
GV2-M ، GV2-ME ، GV2-P | GV2-RS | GV2-LS ، GV2-LE | |||
M01C | 0.1-0.16 | RS01C | 0.1 -0.16 | ||
M02C | 0.16-0.25 | RS02C | 0.16-0.25 | ||
M03C | 0.25 - 0.40 | RS03C | 0.25 - 0.40 | LS03 | 0 25-0.40 |
M04C | 0.40 - 0.63 | RS04C | 0.40 - 0.63 | LS04 | 0 40-0.63 |
M05C | 0.63 - 1 | RS05C | 0.63-1 | LS05 | 0.63 -1 |
M06C | 1-1.6 | RS06C | 1-1.6 | LS06 | 1-1.6 |
M07C | 1.6-2.5 | RS07C | 1.6-2.5 | LS07 | 1.6-2.5 |
M08C | 2 5-4 | RS08C | 25-4 | LS08 | 2.5-4 |
M10C | 4-6.3 | RS10C | 4 - 6.3 | LS10 | 4-6.3 |
M14C | 6-10 | RS14C | 6-10 | LS14 | 6-10 |
M16C | 9-14 | RS16C | 9-14 | LS16 | 9-14 |
M18C | 10-16 | RS18C | 10-16 | LS8 | 10-16 |
M20C | 13-18 | RS20C | 13-18 | LS20 | 13-18 |
M21C | 17-23 | RS21C | 17-23 | LS21 | 17-23 |
M22C | 20-25 | RS22C | 20-25 | LS22 | 20-25 |
M32C | 24-32 | RS32C | 24-32 |
القدرة المقدرة للإلكترومتور ثلاثي الطور يتم التحكم فيه بواسطة قاطع (دورق دائرة محرك GV2)
نطاق التعديل للتيار المقدر أي (أ) | القوة القياسية للمحرك الكهربائي ثلاثي الأطوار KW.AC-350HZ / 60HZ | |||||
230/240 فولت | 400 فولت | 415 فولت | 440 فولت | 500 فولت | 690 فولت | |
0.1-0.16 | - | - | - | - | - | - |
0.16-0.25 | - | - | - | - | - | - |
0.25-0.4 | - | - | - | - | - | - |
040- 0.63 | - | - | - | - | - | 0.37 |
0.63-1 | - | - | - | 0.37 | 0.37 | 0.55 |
1-1.6 | - | 0.37 | - | 0.55 | 0.75 | 1.1 |
1.6-2.5 | 0.7 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 |
2.5-4 | 0.75 | 1.5 | 1.5 | 1.5 | 22 | 3 |
4-6.3 | 1.1 | 2.2 | 2.2 | 3 | 37 | 4 |
6-10 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 |
9-14 | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 9 |
13-18 | 4 | 7.5 | 9 | 9 | 9 | 11 |
17-23 | 5.5 | 11 | 11 | 11 | 11 | 15 |
20-25 | 5.5 | 11 | 11 | 11 | 15 | 18.5 |
24-32 | 7.5 | 15 | 15 | 15 | 185 | 23 |
قيمة الانتقال الحالية المنفصلة للقاطع في المجال المغناطيسي الفوري (راجع الجدول 3)
التصنيف الحالي أنا غير متوفر | نطاق التعديل الحالي للتنقل للمشتركين أ. | قيمة commutrng الحالية drsjointing في المجال الفوري I nA |
0.16 | 0.1 -0.16 | 1.5 |
0.25 | 0.16-0.25 | 2.4 |
0.4 | 0.25-0.4 | 5 |
0.63 | 0.4-0 63 | 8 |
1 | 0.63-1 | 13 |
1.6 | 1 -1.6 | 22.5 |
2.5 | 1.6-2.5 | 33.5 |
4 | 2.5-4 | 51 |
6.3 | 4-6.3 | 78 |
10 | 6-10 | 138 |
14 | 9-14 | 170 |
18 | 13-18 | 223 |
23 | 17-23 | 327 |
25 | 20-25 | 327 |
32 | 24-32 | 416 |
الشهادات:
التعبئة والتسليم:
لماذا أخترتنا:
---------------------------------------------
أ.الرد على استفسارك خلال 24 ساعة عمل.
ب.التوجيه الفني والمهني.
ج.نحن نصنع منتجات عالية الجودة وفقًا لمعايير IEC.
د.ما يقرب من 20 عاماتجربة التصدير في الأسواق الخارجية
نحافظ على منتجات ممتازة ونسعى إلى إرضاء العملاء بنسبة 100٪.التعليقات الجيدة مهمة جدًا ، ونرحب باقتراحك الكريم أو تعليقك على السلع والخدمات التي نقدمها.
التعليمات:
1. هل يمكنني الحصول على أسعار منتجاتك؟
ترحيب جيد.لا تتردد في إرسال أي استفسار لنا.سوف تحصل على ردنا في غضون 24 ساعة.
2. هل يمكننا طباعة الشعار / الموقع / اسم الشركة على المنتجات؟
نعم ، تتوفر OEM و ODM.
3. ما هي المهلة الزمنية لأمر منتظم؟
7-15 يوما لكمية الطلب أقل من 2000 قطعة.لمزيد من الكمية ، يمكننا التفاوض بشأنها.
4. هل تفقد المنتجات النهائية؟
منتجاتنا 100٪ الفحص الذاتي والاختبار قبل التعبئة.
5. ماذا عن شروط الدفع؟
يمكن أن يدفع النظام القياسي عن طريقT / T ، L / C.، أمر صغير يمكن أن يدعمالاتحاد الغربي
